Sensores de cuerda vibratoria Kingmach para monitoreo de salud estructural

Lo que mide un sensor de cuerda vibrante en SHM

Un sensor de cuerda vibrante convierte un cambio mecánico en un cambio en la frecuencia de resonancia de un alambre tensado. Una lectura compatible excita el cable, detecta la respuesta y aplica coeficientes de calibración para calcular la tensión, la presión, la carga u otro valor de ingeniería. La frecuencia es la cantidad medida, por lo que la variación normal de la resistencia del cable tiene menos influencia en el resultado que la que puede tener en una señal de voltaje o resistencia de bajo nivel. La continuidad del cable, el blindaje, la protección contra la humedad y la compatibilidad de lectura siguen siendo importantes.

Para una explicación más profunda del mecanismo de detección, revise Cómo funcionan las galgas extensométricas de cuerda vibrante . La ventaja de ingeniería es mayor en el monitoreo lento y a largo plazo, donde la estabilidad y las largas rutas de cable importan más que la respuesta dinámica de alta frecuencia. Un sensor de cuerda vibrante no es automáticamente la opción correcta para vibraciones rápidas, grandes movimientos globales o una geometría que requiere una ruta de medición flexible, de alambre, óptica o satelital.

Verificación de terminología antes de la RFQ

No utilice "cable vibrante" como nombre genérico para cada instrumento de salida de frecuencia o de desplazamiento digital. Los modelos Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT y JMDL-32XXAT utilizan principios de modulación de frecuencia inductiva. JMDL-52XXADT utiliza dos bobinas inductivas acopladas, JMLS-22XXADT utiliza un mecanismo de cable con conversión de resistencia y comunicación digital, y JMBD-1050 utiliza posicionamiento GNSS. La terminología correcta evita que los canales de lectura, las suposiciones de cableado y los procedimientos de calibración no coincidan.

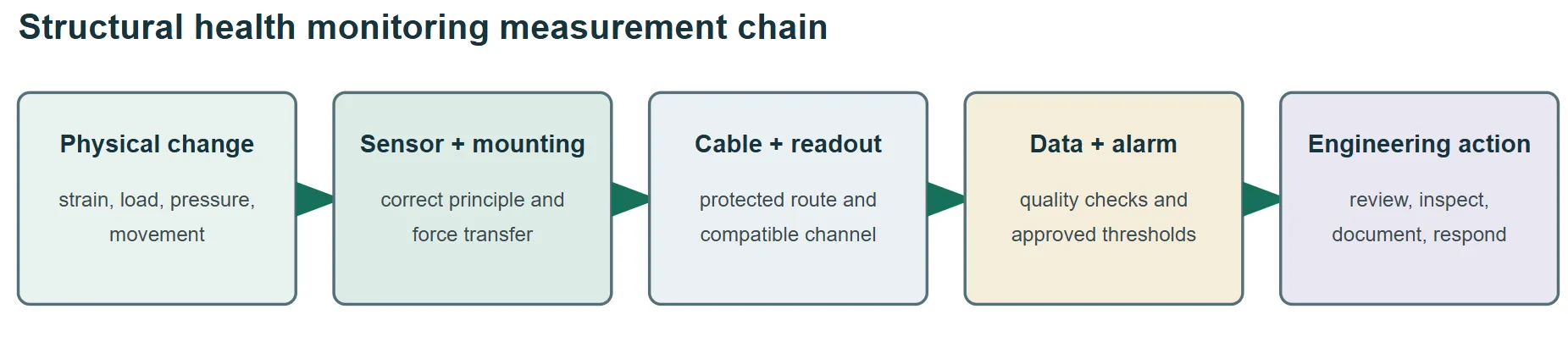

Construye la cadena de medidas antes de elegir un modelo.

Un sensor es una capa de un sistema SHM. El punto de medición, el hardware de montaje, la ruta del cable protegido, la lectura o el registrador, el enlace de comunicaciones, el software, los umbrales de alarma y el procedimiento de respuesta deben funcionar como una sola cadena. Un sensor altamente estable no puede corregir un anclaje inestable, un cable dañado, un canal incompatible, una mala interpretación de la temperatura o un umbral de alarma que no tiene base de ingeniería.



• Defina la cuestión de ingeniería y la variable física antes de seleccionar una familia de sensores.
• Confirme que el rango, la resolución, la repetibilidad, el comportamiento de la temperatura y la frecuencia de muestreo respaldan la decisión de alarma.
• Especifique montaje, protección de cables, conexión a tierra, protección contra sobretensiones, canales de lectura, comunicaciones, almacenamiento de datos y acceso de mantenimiento.
• Asigne la responsabilidad de las lecturas de referencia, la aprobación de umbrales, la revisión de alarmas, la inspección y la retención de datos.

Criterios de selección que pertenecen al presupuesto.

Ocho opciones de monitoreo de movimiento y dónde encajan

Las siguientes ocho opciones aparecen en Kingmach rango del transductor de desplazamiento . Resuelven diferentes cuestiones de movimiento dentro de SHM, pero no son ocho versiones de un sensor de cuerda vibratoria. Compare el principio de detección, la ruta de medición, el método de instalación, la salida y los requisitos de mantenimiento antes de tratar los modelos como sustitutos.

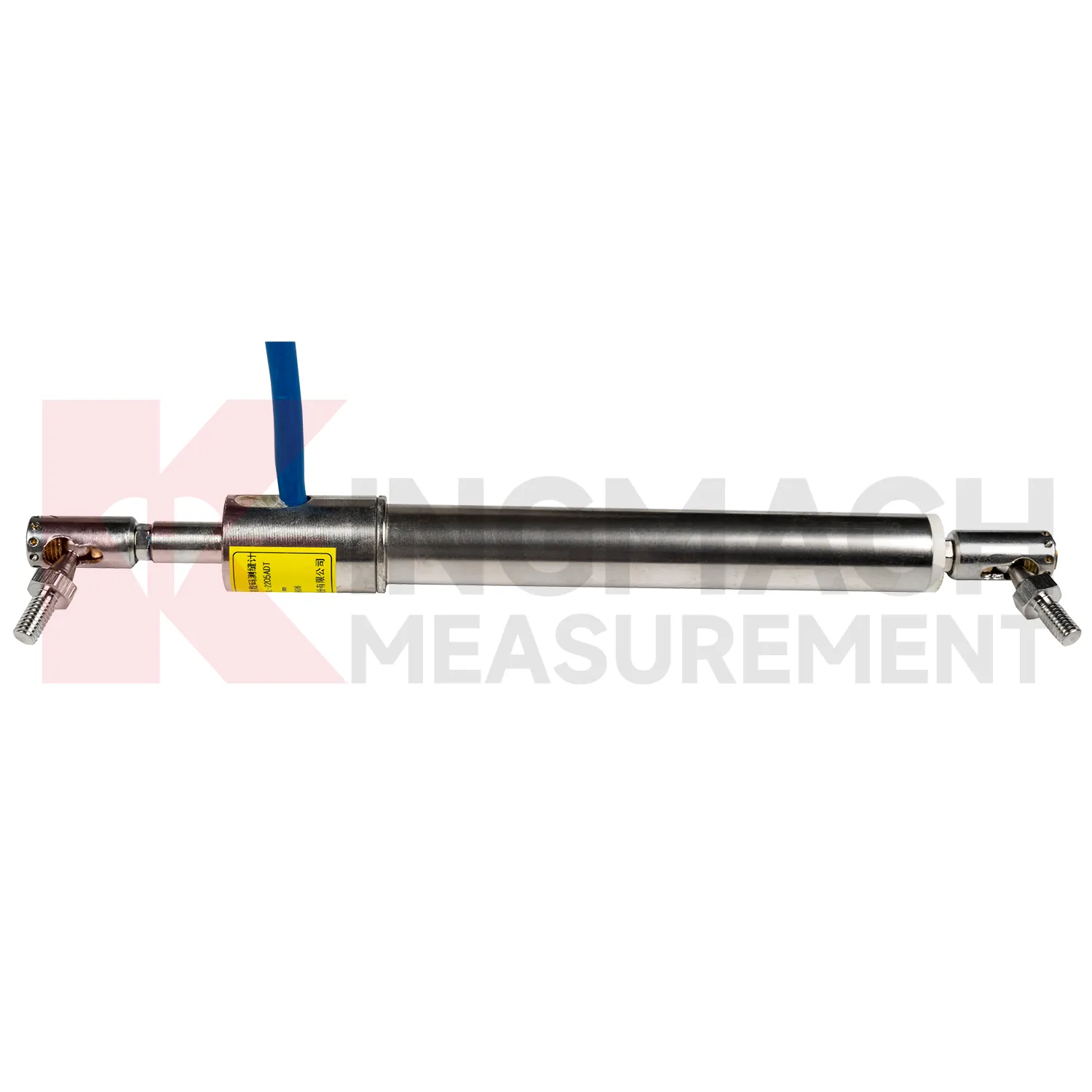

1. Medidor de grietas inteligente: JMDL-22XXAT

Utilice el Medidor de grietas inteligente JMDL-22XXAT cuando la variable de ingeniería es el cambio de ancho a través de una grieta, junta o junta de expansión. Las opciones de rango estándar permiten al comprador igualar el movimiento esperado en lugar de aceptar un viaje genérico. La geometría de montaje debe transferir la abertura directamente al medidor mientras se mantienen los anclajes fuera del material dañado o suelto. La lectura cero debe registrarse con la temperatura, las condiciones de instalación y la referencia del dibujo correspondiente.

El proyecto del puente ferroviario exclusivo de Egongyan utilizó medidores de grietas inteligentes dentro de un sistema de monitoreo de puentes más amplio, lo que muestra por qué los datos de grietas deben interpretarse con mediciones de carga, deflexión, deformación y ambientales. Un error común es elegir el rango más pequeño para una precisión aparente sin tener en cuenta el movimiento estacional o el desplazamiento de la instalación. Otro es montar a través de una grieta irregular sin definir el eje de movimiento. Pregunte por el rango exacto, la precisión, la opción de temperatura, la longitud del cable, los accesorios de montaje, el registro de calibración y la lectura compatible. Defina quién puede restablecer el cero y cómo se registrará cualquier restablecimiento en el historial de monitoreo.

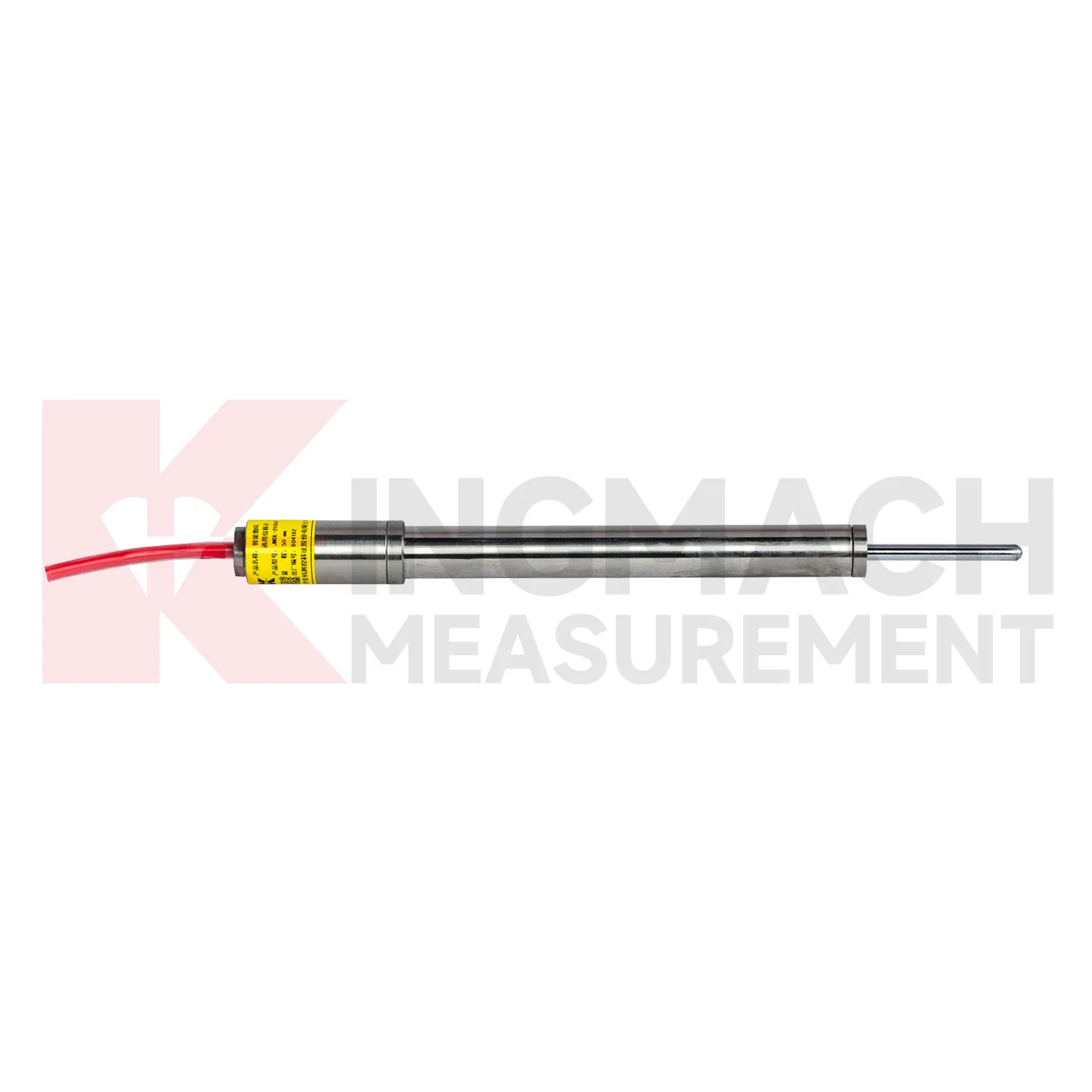

2. Medidor de desplazamiento de uso general: JMDL-21XXAT

El Medidor de desplazamiento de uso general JMDL-21XXAT ajusta el movimiento relativo directo entre dos componentes estructurales cuando la dirección de medición es clara. Las tareas típicas incluyen el movimiento de las juntas de expansión, el desplazamiento del soporte local y el movimiento relativo a través de una interfaz definida. Su arquitectura de modulación de frecuencia inductiva y sus funciones digitales lo convierten en una tecnología diferente de un sensor de cuerda vibrante convencional, aunque la frecuencia está involucrada en el proceso de medición interna.

Antes de realizar el pedido, dibuje el punto fijo, el punto móvil, la dirección esperada, la extensión inicial y la envolvente de movimiento completo. Compruebe si la rotación o el movimiento transversal podrían cargar lateralmente la varilla o el soporte. El error habitual es tratar un medidor de uso general como una respuesta universal cuando la trayectoria del movimiento es curva, demasiado larga, inaccesible o está referenciada a material inestable. En esos casos, un método flexible, de cable metálico, multipunto, de roca, óptico o GNSS puede responder la pregunta de manera más confiable. Exija un plano de montaje acotado y verifique la posición inicial de instalación antes de aceptar la lectura de referencia.

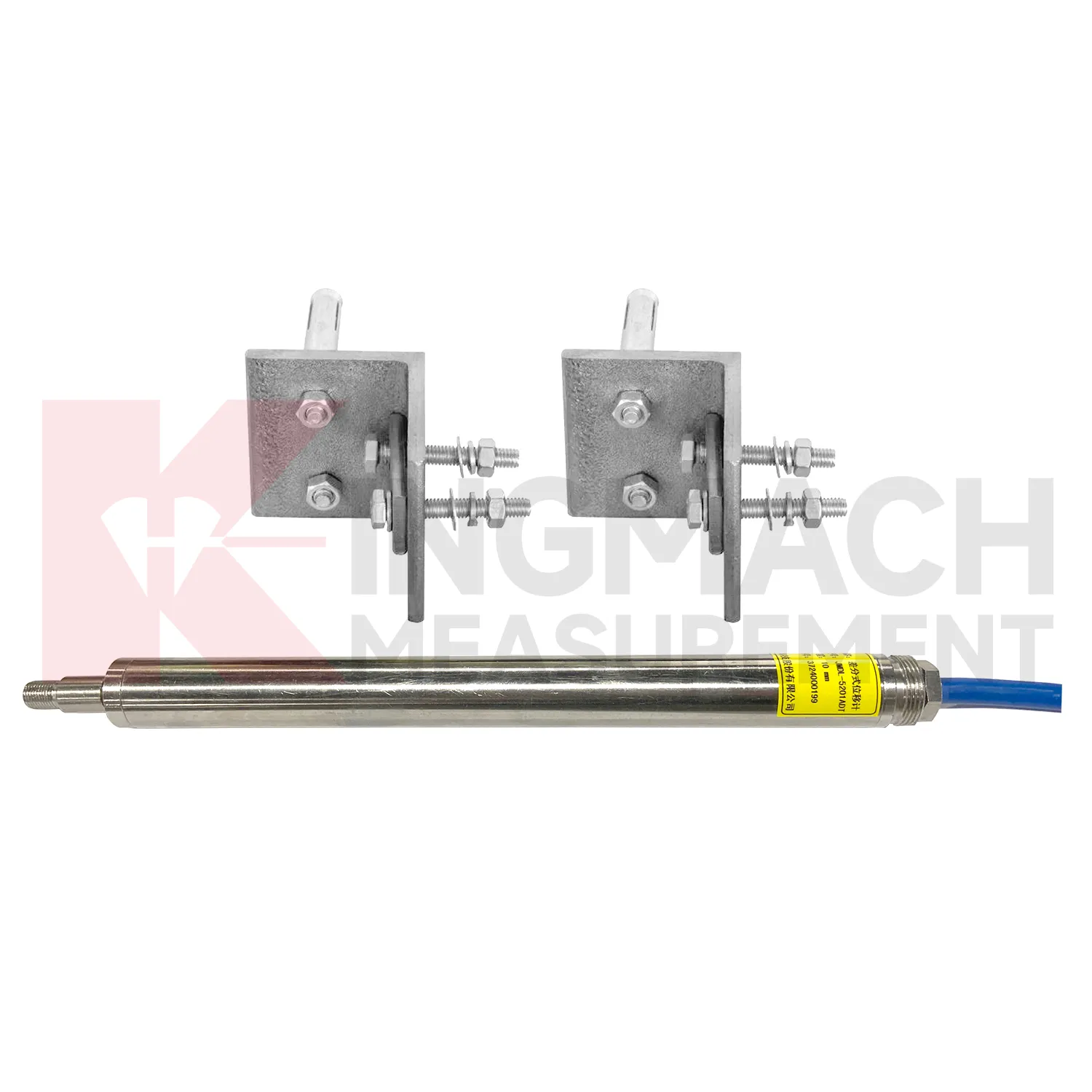

3. Medidor de desplazamiento diferencial: JMDL-52XXADT

Elige el Medidor de desplazamiento diferencial JMDL-52XXADT cuando la decisión depende de la diferencia de movimiento entre dos puntos, como el movimiento relativo a través de una articulación, segmento o interfaz. Dos bobinas inductivas acopladas responden en direcciones opuestas a medida que se mueve la varilla. El cálculo diferencial tiene como objetivo reducir la influencia ambiental común, incluidos los efectos relacionados con la temperatura. Este principio de funcionamiento no debe describirse como cuerda vibrante.

Los puntos de referencia son parte de la medición. Si cualquiera de los anclajes se mueve de forma independiente, el resultado puede ser correcto para la geometría instalada pero incorrecto para la interpretación de ingeniería. Incluya la rigidez del soporte, la alineación, la posición inicial, el movimiento térmico, el acceso y la protección del cable en el plano de instalación. Un error común es utilizar un medidor diferencial cuando el proyecto realmente necesita una posición absoluta o un recorrido largo. Confirme el marco de referencia y la convención de signos esperados antes de definir alarmas. Durante la puesta en servicio, aplique un movimiento controlado en ambas direcciones y verifique la señal, el retorno y el mapeo de canales.

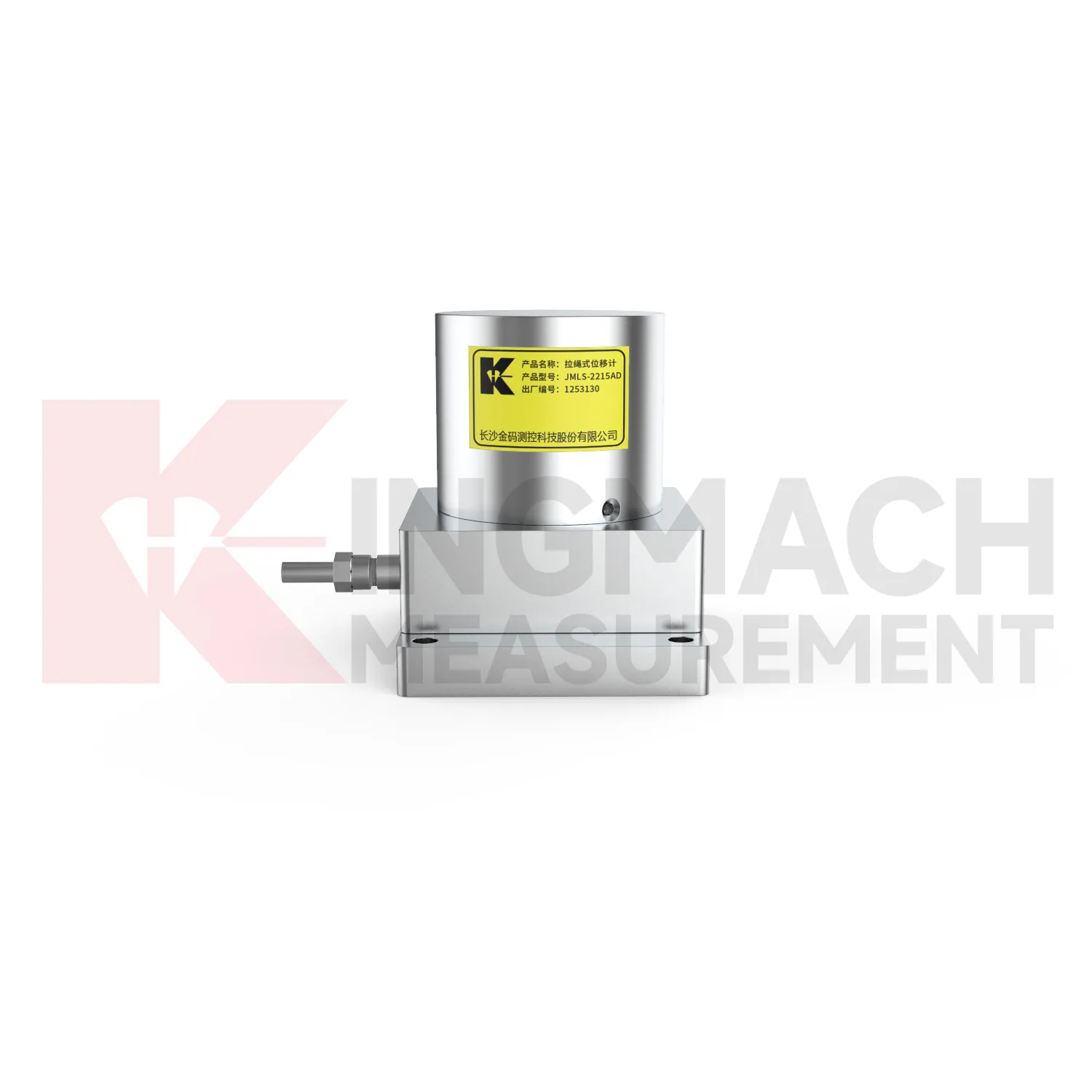

4. Sensor de desplazamiento del cable: JMLS-22XXADT

El Sensor de desplazamiento del cable metálico JMLS-22XXADT Convierte la extensión o retracción del cable a través de un carrete y un mecanismo de detección giratorio. Es útil cuando el recorrido es mayor o una varilla de medición rígida no puede seguir el camino disponible. La comunicación RS485 puede simplificar la conexión a un sistema de adquisición compatible, pero la ruta del cable mecánico sigue siendo el problema de instalación dominante.

• Mantenga el cable alineado con el movimiento previsto y protéjalo de la abrasión, enganches, hielo, escombros e impactos accidentales.
• Verifique la fuerza de retracción, la resistencia del anclaje, el recorrido utilizable, la geometría de curvatura, el sellado del gabinete, la configuración del protocolo y el acceso para inspección.
• No utilice el recorrido nominal completo como movimiento de diseño; instalación de reservas y margen para eventos extremos.

Un error frecuente es centrarse en la resolución electrónica ignorando la mecánica del cable. Una mala alineación o una ruta desprotegida pueden provocar fricción, holgura o daños que ninguna salida digital puede corregir. Confirme la dirección de tracción y el comportamiento de retracción durante todo el recorrido esperado antes de cerrar el recinto protector.

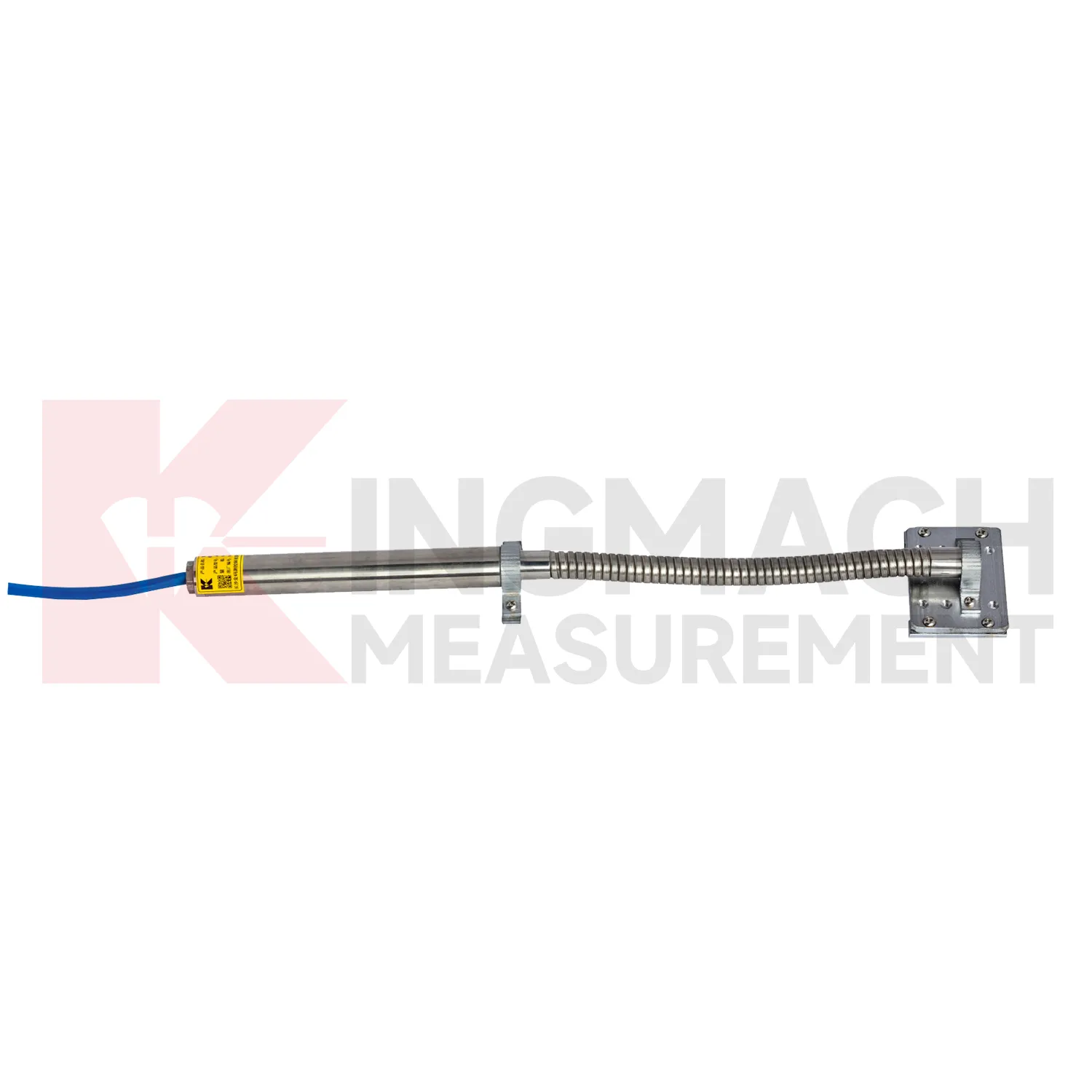

5. Medidor de desplazamiento flexible: JMDL-24XXAT

Utilice el Medidor de desplazamiento flexible JMDL-24XXAT cuando el elemento sensor debe deformarse con una geomalla u otro refuerzo integrado en lugar de abarcar un espacio recto y limpio. La extensión flexible sigue el movimiento del material, mientras que la disposición interna de detección de modulación de frecuencia inductiva evita el contacto deslizante entre la varilla y la bobina. Esto hace que el modelo sea relevante para aplicaciones de suelo reforzado, subrasante, taludes y cimientos donde un medidor de superficie rígido distorsionaría la ruta de medición.

La planificación de la instalación debe cubrir la orientación del sensor, la fijación al refuerzo, la protección durante la colocación del relleno, la salida del cable, las cargas de compactación, la lectura inicial y la relación entre la extensión medida y la tensión de ingeniería. El error común es tratar la varilla flexible como si fuera mecánicamente indestructible. Los equipos de construcción, las curvas cerradas, una mala fijación o la colocación incontrolada del relleno pueden dañar el conjunto o desacoplarlo del material. Exija una declaración del método de instalación y una inspección del punto de retención antes del entierro. Fotografíe el accesorio y la ruta del cable para que las revisiones de datos posteriores puedan confirmar la geometría instalada.

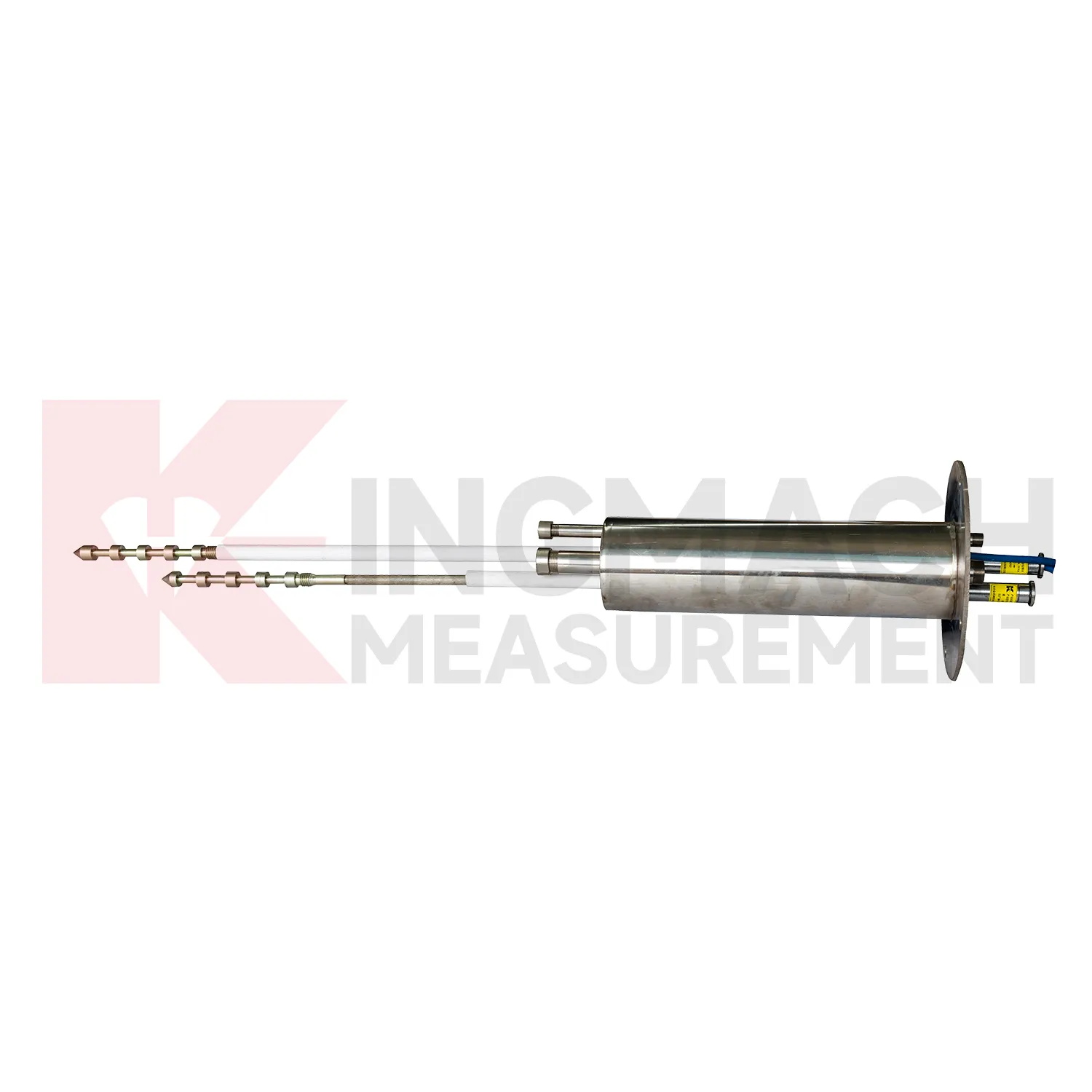

6. Medidor de desplazamiento multipunto: JMDL-31XXAT

El Medidor de desplazamiento multipunto JMDL-31XXAT separa el movimiento a varias profundidades en la roca circundante, taludes, fosos de cimentación o suelo de túneles. Los anclajes instalados a diferentes profundidades se conectan mediante varillas y tubos protectores a medidores de desplazamiento individuales. Comparar los puntos ayuda al ingeniero a distinguir una deformación superficial de un movimiento más profundo. Esto es más informativo que una lectura de superficie cuando la ubicación de la zona activa es incierta.

El equipo de diseño debe especificar la profundidad y el diámetro del pozo, la disposición de tres a cinco puntos, la profundidad de los anclajes, la geología, la lechada, las longitudes de las varillas, la protección de la cabeza, el enrutamiento de los cables, la secuencia de instalación y el procedimiento de referencia. El error común es elegir espaciamientos iguales entre puntos sin hacer referencia a estratos, discontinuidades, etapas de excavación o la zona de corte anticipada. Otro riesgo es permitir que la instalación de lechada o varilla cree un acoplamiento involuntario entre puntos. Trate el diseño del pozo y el registro de instalación como parte de las especificaciones del instrumento. Exija que el programa de profundidad final y la identificación del punto instalado coincidan con el mapa del canal del registrador.

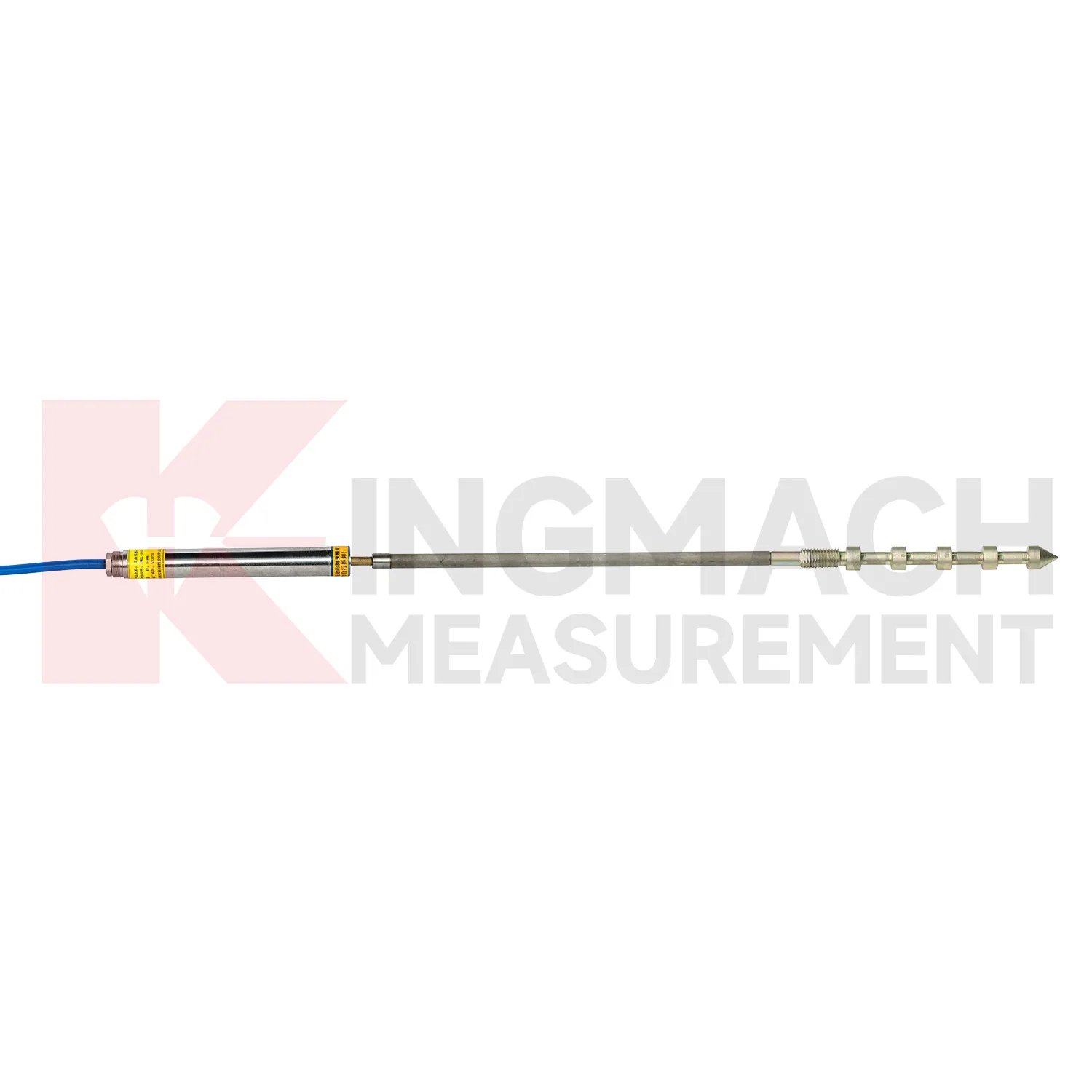

7. Medidor de desplazamiento de lecho rocoso de un solo punto: JMDL-32XXAT

El Medidor de desplazamiento de lecho rocoso de un solo punto JMDL-32XXAT Mide el movimiento entre una superficie o referencia estructural y un anclaje profundo. Se adapta a la deformación de rocas de túneles, el movimiento de cimientos de presas, el movimiento de taludes o aplicaciones de pozos de cimientos cuando el ingeniero puede identificar una profundidad de referencia estable significativa. El instrumento combina un sensor de desplazamiento, una varilla, un ancla, un tubo protector y un conjunto de cabezal, por lo que el diseño del pozo y del ancla afecta directamente el resultado.

No asuma que más profundo significa automáticamente estable. Revise la geología, la intemperie, las juntas, el agua subterránea, la influencia de la excavación y la zona de deformación esperada antes de seleccionar la profundidad del anclaje. Un solo punto no puede mostrar cómo se distribuye el movimiento por encima del ancla; Utilice un sistema multipunto cuando se requiera perfilado en profundidad. El error más común es llamar al anclaje profundo "base de roca" sin documentar por qué es una referencia aceptable. Incluya registros de perforación, registros de lechada, longitud instalada y lecturas de referencia en los documentos de aceptación. Si la estabilidad de referencia sigue siendo incierta, agregue una encuesta independiente u otro punto de medición para su verificación.

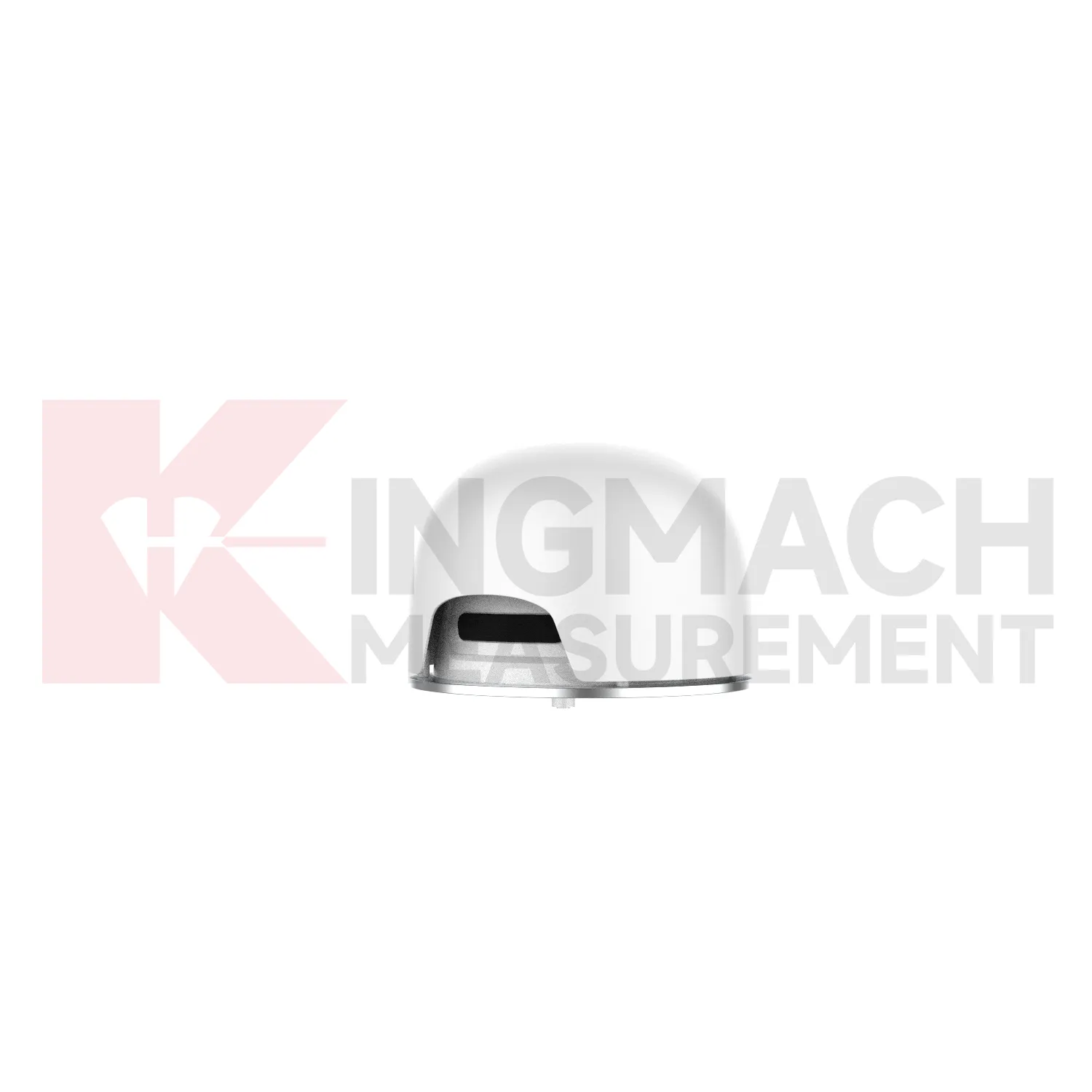

8. Monitoreo de desplazamiento GNSS: JMBD-1050

Utilice el Dispositivo de monitoreo GNSS JMBD-1050 para cambios de posición horizontal y vertical a través de puentes, pendientes, presas, minas, vías férreas o estructuras grandes a cielo abierto. El GNSS mide la posición global en lugar de la apertura de grietas locales o el recorrido de la varilla. El sistema requiere una arquitectura de posicionamiento adecuada, un monumento de montaje, una fuente de alimentación, comunicaciones y un método de procesamiento de datos. Puede cubrir escalas de movimiento y distancias que no son prácticas para un sensor de contacto local.

Antes de la adquisición, revise la visibilidad del satélite, el riesgo de trayectorias múltiples, la ubicación de la antena, el método de referencia o corrección, el sistema de coordenadas, el intervalo de muestreo, la autonomía de energía, la cobertura de comunicaciones, la protección contra rayos y cómo se filtrarán y alarmarán los vectores de desplazamiento. El error común es instalar GNSS cerca de estructuras reflectantes o cielos obstruidos y esperar la misma calidad de datos que en un sitio abierto. Los GNSS y los sensores locales suelen trabajar juntos: los GNSS rastrean el movimiento global, mientras que los medidores de grietas o los instrumentos profundos identifican mecanismos de deformación locales. Incluir un estudio de la vista del cielo y las comunicaciones en el plan de aceptación previo a la instalación.

Evidencia verificada del proyecto y lo que los compradores deberían aprender

Las referencias de proyectos con nombre son útiles sólo cuando aclaran el alcance del sistema. Los tres casos verificados a continuación muestran un monitoreo multisensor en lugar de una afirmación de éxito de un solo modelo. Utilícelos para enmarcar las variables, la arquitectura de adquisición y los riesgos de campo que pertenecen a una solicitud de cotización de proyecto.

Puente: Puente ferroviario exclusivo de Egongyan

El Proyecto de monitoreo del puente ferroviario exclusivo de Egongyan en Chongqing combinó medidores de grietas inteligentes con instrumentos ambientales, de fuerza, deflexión, tensión y vibración del cable. Para las adquisiciones, esto significa que no se debe pedir a un medidor de grietas que explique cada respuesta estructural. Defina cómo se alinearán y revisarán en el tiempo la temperatura, el comportamiento relacionado con el tráfico, la fuerza del cable, la deflexión y las tendencias de grietas.

Túnel: Autopista Yuping-Panzhou

El Proyecto de monitoreo de la autopista Yuping-Panzhou en Guizhou cubrió asentamientos de túneles, convergencia, grietas y tensiones estructurales. La combinación de equipos incluía medición inteligente de grietas y desplazamiento por láser, sensores de nivel hidrostático e instrumentos de tensión de cuerda vibrante. La lección es un etiquetado preciso: un proyecto puede utilizar sensores de cuerda vibrante sin que cada canal de desplazamiento sea cuerda vibrante.

Pendiente: Autopista Jiwei en Shandong

El Proyecto de monitoreo de pendientes de la autopista Jiwei funciones combinadas de desplazamiento profundo, lluvia, nivel freático y alarma luminosa y sonora. El proyecto 2024 demuestra por qué los datos de deformación necesitan un desencadenante y un contexto de condición del sitio. Una RFQ de pendiente debe conectar la profundidad del movimiento, el intervalo de lluvia, la respuesta del agua subterránea, las comunicaciones, la energía, la lógica de alarma y la responsabilidad de inspección.

Los proyectos de represas requieren la misma disciplina del sistema

Para una presa, defina si la decisión se refiere a la apertura de grietas, el movimiento de las juntas, la deformación de los cimientos, la presión de los poros, el nivel del agua, el asentamiento, el levantamiento o el desplazamiento global. A sistema de monitoreo de presas normalmente combina varias familias de sensores y mediciones ambientales. Especifique puntos de referencia, galerías o rutas de cables, impermeabilización, protección contra sobretensiones, redundancia de adquisición, acceso de inspección, propiedad de umbral y cómo se compararán las lecturas con el nivel y la temperatura del depósito.

Registro de datos, monitoreo remoto y video del producto

Los SHM a largo plazo generalmente necesitan una adquisición automática, mientras que las lecturas manuales siguen siendo útiles para la puesta en marcha, comprobaciones de referencia, resolución de problemas y proyectos pequeños. Haga coincidir cada canal con el principio de detección y la salida. Planifica el lector o registrador de datos , cable de instrumentación , comunicaciones y software de visualización antes de que se libere la orden del sensor.

La lógica de alarma debería separar los controles de calidad de los datos de los umbrales estructurales. Datos faltantes, líneas planas, pasos repentinos después del mantenimiento, respuesta de temperatura imposible y desacuerdo entre canales relacionados pueden indicar un problema de medición. Las alertas estructurales deben utilizar umbrales aprobados por el proyecto, reglas de persistencia, contactos de escalada y una respuesta de inspección. Almacene lecturas sin procesar, valores de ingeniería, versiones de calibración, eventos de mantenimiento y cambios de umbral para que los revisores posteriores puedan reconstruir la decisión.

El vídeo muestra el Medidor de tensión de cuerda vibratoria para empotrar JMZX-215HAT/HB/HA , un auténtico instrumento de cuerda vibratoria utilizado para el control de deformaciones integrado. Utilícelo para distinguir un elemento sensor de cuerda vibrante de las tecnologías de desplazamiento inductivo, de cable metálico o GNSS descritas anteriormente. Para la preparación de campo, combine la revisión del producto con la guía de instalación del medidor de tensión de cuerda vibrante .

Condiciones de contratación y comerciales.

Compare el costo del sistema configurado en lugar del precio unitario del sensor. La cotización debe separar sensores, longitudes de cables, hardware de montaje, canales de lectura o registrador, gabinetes, energía, comunicaciones, software, documentos de calibración, puesta en servicio, capacitación, repuestos, embalaje, flete e impuestos. Esto revela si un precio de sensor más bajo genera un mayor costo de integración, instalación o mantenimiento.

Los términos comerciales actuales para los modelos de desplazamiento Kingmach mencionados utilizan una cantidad mínima de pedido de una sola pieza, precios negociables, T/T por adelantado y envío dentro de los 30 días posteriores al pago completo. Trátelos como términos en etapa de cotización, no como una promesa permanente. Solicite la factura proforma para confirmar el sufijo del modelo, la cantidad, el precio unitario y total, el Incoterm, el embalaje, el hito de pago, el tiempo de entrega, el método de envío, la garantía, el alcance de la calibración, la disponibilidad de repuestos y el idioma del documento.

La revisión del ciclo de vida debe incluir mano de obra de instalación, restricciones de acceso, comprobaciones de calibración, reemplazo de cables, expansión del registrador, tarifas de comunicaciones, operación de software, inspecciones planificadas y el costo de una visita de emergencia al sitio. Para sensores enterrados o remotos, el acceso de reemplazo puede superar el precio de compra original. Acuerde la documentación de fábrica y las verificaciones previas al envío antes del pago para que los detalles faltantes del modelo, canal, cable o protocolo no surjan durante la puesta en servicio.

Lista de verificación de RFQ para un paquete de sensores SHM

Medición y estructura

• Tipo de estructura, ubicación del monitoreo, planos, fotografías y variable física a medir.
• Valores normales y extremos esperados, resolución requerida, base de precisión, umbral de alarma, intervalo de muestreo y duración del monitoreo.
• Puntos de referencia, dirección del movimiento, compensación de instalación, rango de temperatura y canales relacionados necesarios para la interpretación.

Sitio e instalación

• Agua, polvo, corrosión, vibración, rayos, impacto de la construcción, requisitos de perforación o lechada, acceso y ruta de cables.
• Soportes de montaje, anclajes, tuberías protectoras, cajas de conexiones, conectores, blindaje, puesta a tierra y protección contra sobretensiones.
• Declaración del método de instalación, procedimiento de referencia, puntos de retención, lecturas de aceptación y registros de obra.

Datos y alcance comercial

• Lectura manual o automática, tipo de canal, protocolo, potencia, almacenamiento, transmisión, mapeo de software, alarmas y roles de usuario.
• Hoja de datos, coeficientes de calibración, trazabilidad serial, instrucciones de cableado e instalación, certificados aplicables, garantía y soporte.
• Cantidad, longitud de cable, accesorios, repuestos, embalaje, Incoterm, condiciones de pago, plazo de entrega, destino y necesidades de puesta en marcha.

Errores de compra comunes que aumentan el riesgo de seguimiento

• Llamar a cada cuerda vibratoria de sensor de movimiento digital o de salida de frecuencia sin confirmar el elemento sensor y el canal de lectura.
• Seleccionar el rango entre movimiento normal únicamente y no tener en cuenta la compensación de la instalación, el comportamiento estacional o un evento extremo creíble.
• Comparar valores de precisión sin verificar si se refieren a escala completa, lectura, linealidad, repetibilidad o un sistema instalado completo.
• Solicitar sensores antes de finalizar anclajes, perforaciones, rutas de cables, protección, capacidad del registrador, comunicaciones, energía y etiquetas de software.
• Usar un sensor local para interpretar un mecanismo a nivel de sistema que también depende de la carga, la temperatura, la presión, el asentamiento o el movimiento global.
• Aprobar el precio unitario más bajo sin tarificar instalación, canalizar hardware, documentación, acceso de mantenimiento, repuestos y riesgo de reemplazo.
