Celda de carga sólida versus hueca: una guía completa para la selección de ingeniería (rutas de fuerza, aplicaciones típicas y requisitos de certificación)

La elección entre una celda de carga sólida o una celda de carga hueca es una verdadera decisión de ingeniería. No es una batalla por las características del producto. La diferencia fundamental radica en cómo se introduce la fuerza en el sensor. Esta ruta de carga determina dónde funciona cada tipo de manera confiable y dónde fallará inevitablemente. Este artículo sirve como herramienta de decisión. Basa la comparación en la lógica de la ingeniería más que en la preferencia de marca. Comenzaremos con lo que realmente es cada sensor. Las palabras "sólido" y "hueco" describen la forma, pero no describen la función.

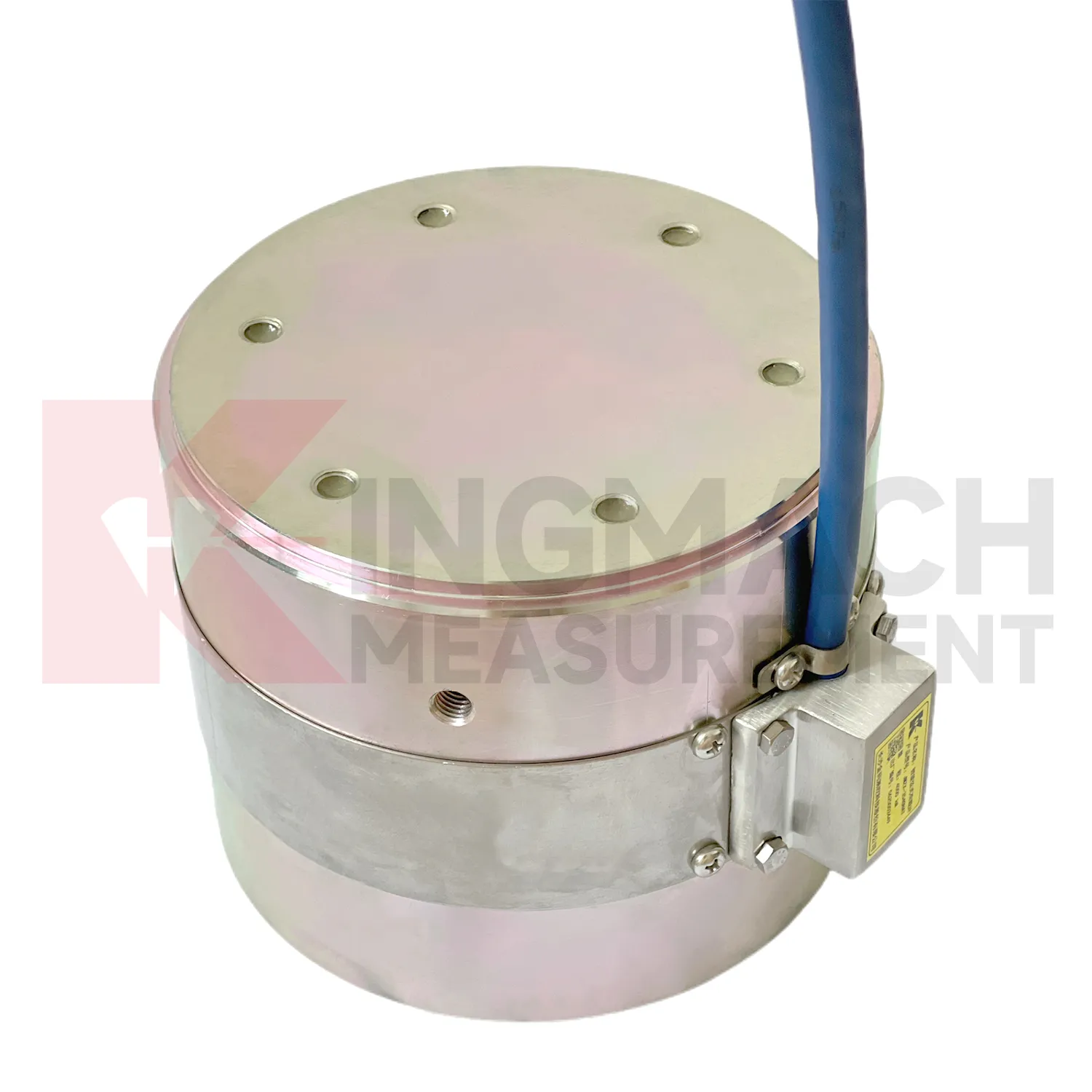

1. ¿Qué es una celda de carga sólida y cómo mide la fuerza?

Los ingenieros ya saben cómo es un cilindro. Lo que realmente necesitan entender es la trayectoria de la carga a través de un cuerpo sólido. Una celda de carga sólida presenta una arquitectura central basada en un elemento de compresión cilíndrico de cuerpo sólido. El cuerpo de acero elástico se deforma uniformemente bajo una carga de compresión axial. Las cuerdas de alambre vibratorio integradas se encuentran dentro del cuerpo. Estas cuerdas detectan la microdeformación como un cambio de frecuencia distintivo.

La lógica de la ruta de carga es sencilla. La carga ingresa a la superficie de apoyo superior. Recorre toda la sección transversal del elemento elástico. Finalmente sale por la superficie de apoyo inferior. La propia célula se convierte en un inserto estructural. Lleva la carga física.

El diseño de varias cuerdas promedia las lecturas en múltiples puntos de medición dentro del cuerpo. Los rangos de capacidad más baja utilizan un diseño de 3 cuerdas. Los rangos de mayor capacidad requieren un diseño de 6 cuerdas. Este promedio de múltiples cadenas da la Serie Kingmach JMZX-34XX/35XX/36XXHAT su precisión del 0,5% FS. Mantiene esta precisión en un enorme rango de 1000 a 10 000 kN, a pesar de los entornos operativos exigentes.

El dispositivo cuenta con un chip HAT inteligente integrado. Este chip inteligente almacena el coeficiente de calibración de forma nativa. Corrige automáticamente la temperatura mediante un termistor incorporado. También guarda hasta 600 registros de medición. El sensor recuerda su propio historial incluso sin un registrador de datos conectado.

El rango de funcionamiento abarca desde −30°C hasta +80°C. Además, la celda sólida cuenta con una tolerancia a la sobrecarga de hasta el 300% al 400% de su capacidad nominal antes de una falla catastrófica. Esto proporciona un margen de seguridad muy significativo. La sobrecarga accidental repentina es un riesgo muy real en pruebas de pilotes y aplicaciones de soporte de puentes.

[Ver especificaciones completas para la celda de carga sólida Kingmach JMZX-35XXHAT]

2. ¿Qué es una celda de carga hueca y qué la hace estructuralmente diferente?

Una celda de carga hueca también se conoce como celda de carga anular. La arquitectura central se basa en un cuerpo anular (en forma de anillo) con un orificio central. El miembro estructural pasa por el centro de la celda. Este miembro podría ser una varilla de anclaje, un cable o un perno. La carga se transfiere desde la tuerca del miembro estructural directamente a la cara anular de la celda. La carga no ingresa a la pared del orificio.

La lógica de la ruta de carga difiere completamente de la de una celda sólida. La carga entra a través de la superficie de apoyo anular. El cuerpo del anillo se comprime uniformemente alrededor de su circunferencia. Alrededor del anillo se encuentran dispuestas varias cuerdas de alambre vibrante. Estas cadenas promedian la señal de compresión. Este diseño de múltiples cuerdas compensa poderosamente cargas excéntricas menores. Un diseño de una sola cuerda simplemente no puede soportar cargas desiguales.

Este diseño de múltiples acordes utiliza tres acordes en los rangos más bajos. Progresa a seis cuerdas para el rango de 4000 a 8000 kN. Esta arquitectura específica permite Celda de carga hueca JMZX-3XXXHAT para ser instalado en una varilla de anclaje viva sin desmontaje. La varilla simplemente pasa. La tuerca se apoya en la cara de la celda. El seguimiento comienza inmediatamente.

La celda hueca tiene una vida útil prevista de 50 años. El cuerpo de acero elástico se somete a un tratamiento de estabilidad de varias etapas antes de salir de fábrica. Las cuerdas vibratorias internas cuentan con acero de ultra alta resistencia. Los técnicos anclan estos cables utilizando tecnología de soldadura estándar internacional. Estas no son afirmaciones de especificaciones básicas. Son decisiones de diseño vitales que tienen una gran importancia en los programas de seguridad de represas a 20 años.

Esta celda cuenta con doble certificación GB/T 13606-2007 y DL/T 269-2022. La segunda norma es específica de la ingeniería hidráulica y energética. Esto lo convierte en la única opción correcta para el monitoreo de anclajes de presas e hidroeléctricas.

[Ver especificaciones técnicas de la celda de carga hueca JMZX-3XXXHAT]

3. Especificaciones lado a lado: lo que realmente significan los números

Atributo	Celda de carga sólida (JMZX-35XXHAT)	Celda de carga hueca (JMZX-3XXXHAT)	Lo que significa en la práctica
Rango de capacidad	1.000–10.000 kN	500–8000 kN (personalizado disponible)	El punto de entrada inferior de 500 kN de la celda hueca se adapta a varillas de anclaje más pequeñas. Aquí se sobreespecificaría una celda sólida. Para aplicaciones de prueba de cimentaciones de pilotes de capacidad ultra alta que superan los 8000 kN, Kingmach puede proporcionar soluciones personalizadas de celdas de carga sólidas JMZX-36XXHAT. No dude en ponerse en contacto con nuestro equipo técnico para obtener más información.
Resolución	0,1 kN (Todos los modelos)	0,1–1 kN (varía según el modelo)	La resolución constante de 0,1 kN de la celda sólida ayuda a realizar pruebas de pilotes con precisión. La resolución de 1 kN de la celda hueca es aceptable porque las cargas monitoreadas son proporcionalmente grandes.
Capacidad de memoria	600 registros	800 registros	El mayor almacenamiento a bordo de la celda hueca refleja su perfil de implementación de mayor duración para un monitoreo que dura décadas.
Certificaciones	GB/T 13606-2007	GB/T 13606-2007 y DL/T 269-2022	La norma adicional de ingeniería hidráulica (DL/T 269-2022) garantiza el estricto cumplimiento del proyecto en entornos de presas.
Vida útil del diseño	No especificado (Depende de la aplicación)	50 años	La celda hueca está diseñada para un monitoreo permanente. La celda sólida se utiliza comúnmente en fases de prueba temporales.

Estos números ofrecen una excelente orientación. Sin embargo, la pregunta más reveladora es dónde pertenece realmente cada tipo en un proyecto real.

4. Dónde funcionan mejor las células de carga sólidas y por qué

Esta sección explica por qué la ruta de carga específica de la celda sólida la convierte en la elección correcta. Estamos analizando el razonamiento, no sólo las características de catalogación.

Pruebas de carga de pilotes: La sólida célula de carga para ensayos de pilotes es la combinación perfecta. La celda sólida se encuentra directamente entre la cabeza del pilote y el gato de carga. La carga de prueba completa pasa directamente a través del cuerpo celular. En este caso, la capacidad del macizo para soportar la carga estructuralmente es absolutamente esencial. Su enorme capacidad de hasta 10.000 kN cubre los pilotes perforados de mayor diámetro en cimientos de puentes.

Monitoreo de asientos de soporte de pilares de puentes: La celda actúa como un inserto estructural dentro de la pila de rodamientos. Debe soportar inmensas cargas de diseño indefinidamente mientras las mide activamente. La geometría de compresión del cuerpo sólido lo soluciona perfectamente. Las dimensiones de referencia de las células de carga sólidas Kingmach corresponden perfectamente a las dimensiones de las placas de soporte estándar en los códigos de diseño de puentes.

Medición de fuerza del gato hidráulico: Las operaciones de postensado requieren una supervisión estricta. La celda sólida se encuentra debajo del gato. Mide la fuerza aplicada en tiempo real. Esto verifica que el pretensado de diseño se logra realmente en el sitio. Los ingenieros no pueden confiar simplemente en los cálculos de presión del gato.

Monitoreo de carga de obras temporales: Los equipos de construcción supervisan el encofrado, la cimbra y el apuntalamiento. El programa de seguimiento finaliza cuando finaliza la estructura. El equipo retira la instrumentación. La alta tolerancia a la sobrecarga de la celda sólida la convierte en una opción robusta y reutilizable para trabajos difíciles en la fase de construcción.

Por qué falla en aplicaciones de varilla pasante: Una celda sólida no tiene un orificio central. No puede colocarse sobre una varilla o un cable. Los ingenieros no pueden adaptarlo fácilmente. La creación de accesorios finales personalizados introduce inmediatamente una carga excéntrica. Esto compromete directamente la precisión de las mediciones y arruina los datos.

[Ver Aplicaciones del mundo real de los productos Kingmach en tipos de proyectos específicos]

5. Dónde funcionan mejor las células de carga huecas y por qué

La celda hueca no es simplemente una celda sólida modificada. Es un instrumento fundamentalmente diferente. Está optimizado para una geometría de carga completamente diferente.

Monitoreo de cables de anclaje y tendones pretensados: aquí brillan las aplicaciones de células de carga huecas. La varilla o el cable pasa suavemente a través del orificio central. La tuerca o placa de anclaje se apoya plana sobre la cara anular. La célula mide la fuerza previa a la tensión real en el tendón. No mide la entrada del jack. Mide la fuerza real en el miembro estructural después del bloqueo y a lo largo del tiempo.

Monitoreo de pernos de roca y anclajes al suelo: túneles, taludes y muros de contención dependen de pernos de roca. La celda hueca se asienta en la cabeza del perno durante la instalación inicial. Permanece allí durante la vida útil de la estructura. Su vida útil de 50 años coincide con la duración del programa de monitoreo a largo plazo. Los modelos de diámetro más pequeño corresponden exactamente a las dimensiones estándar de la cabeza del perno para roca.

Monitoreo de anclajes de presas y energía hidroeléctrica: la certificación DL/T 269-2022 es estrictamente obligatoria para los estándares chinos de ingeniería hidráulica. Es un requisito de cumplimiento rígido. La doble certificación de la celda hueca cubre esta necesidad legal. La celda sólida no cumple con este estándar hidráulico específico.

Monitoreo de tirantes y soportes de puentes: Los programas de monitoreo de modernización a menudo apuntan a puentes existentes. El factor de forma anular permite una fácil instalación en cables existentes. Los técnicos sólo necesitan acceso al extremo del ancla. La instalación no requiere corte del elemento estructural. Este suele ser el factor decisivo para los ingenieros de adquisiciones.

Por qué falla en aplicaciones de rodamientos simples: La celda hueca presenta una geometría anular. Esta forma concentra naturalmente la carga en la estrecha cara del rodamiento del anillo. Colocarlo dentro de una pila de rodamientos planos sin una varilla pasante del tamaño correcto introduce un campo de tensión no uniforme. El sensor lee esta tensión correctamente, pero la lectura no representa la carga real del rodamiento.

[Ver Aplicaciones del mundo real de los productos Kingmach en tipos de proyectos específicos]

6. Lógica de instalación: lo que cada tipo exige del equipo del sitio

Los requisitos de instalación dictan en última instancia dónde los proyectos tienen éxito o fracasan. Ambos tipos de células de carga de cuerda vibrante exigen una alta precisión por parte del equipo de obra.

Requisitos para la instalación de celdas sólidas: Las superficies de apoyo planas y paralelas no son negociables en absoluto. Una simple irregularidad de 1 mm en la superficie de una celda de 200 mm de diámetro arruina los datos. Introduce una carga excéntrica masiva y mensurable. Los equipos deben utilizar arandelas de asiento esféricas como práctica estándar. Los técnicos deben verificar la alineación adecuada con el eje de carga antes de aplicar la primera carga.

Requisitos de instalación de celdas huecas: la holgura entre el orificio y la varilla debe coincidir exactamente con la tolerancia especificada. La varilla central nunca debe hacer contacto con la pared interior del orificio bajo carga. Los técnicos realizan la instalación en la cabeza del anclaje antes de tensar la tuerca. La reinstalación después del tensado es prácticamente imposible. El equipo tendría que desestresar completamente todo el ancla para corregir un error.

Planificación de la continuidad de la señal: ambos tipos de celdas de carga utilizan la arquitectura HAT inteligente. Proporcionan una excelente salida digital de larga distancia. Sin embargo, los técnicos deben planificar el recorrido del cable desde el sensor hasta el registrador de datos durante la instalación. No pueden actualizar los cables fácilmente. Los tendidos de cables enterrados y submarinos requieren cables blindados pesados. También exigen cajas de conexiones impermeables estrictamente clasificadas para la profundidad exacta de instalación.

El riesgo compartido: ambos tipos de células siguen siendo muy vulnerables a errores tempranos. Los errores cometidos durante la instalación no se pueden corregir más adelante sin una intervención física severa. Realizar una instalación precisa y correcta a la primera no es un exceso de ingeniería. Es la única opción.

7. Lista de verificación de decisiones: cinco preguntas que conducen a la elección correcta

Los ingenieros enfrentan plazos ajustados. Utilice esta herramienta de decisión concisa para guiar su estrategia de adquisiciones.

Pregunta 1: ¿Existe algún miembro estructural (varilla, cable, perno) que deba pasar a través del sensor?
Sí: elige hueco.
No: elija sólido.

Pregunta 2: ¿El sensor soportará la carga estructural por completo o solo la detectará?
Debe llevar carga completa internamente: Elija sólido.
Solo sentido (fuerza transferida a través de la cara del rodamiento): Elija cualquier tipo, dependiendo estrictamente de la Pregunta 1.

Pregunta 3: ¿Se trata de una prueba temporal o de una instalación de monitoreo permanente?
Fase temporal de prueba/construcción: Elija sólido.
Programa SHM permanente/a largo plazo: elija hueco (presenta una vida útil de diseño de 50 años).

Pregunta 4: ¿El proyecto se ajusta a los estándares de ingeniería hidráulica o del sector energético?
Sí: Elija hueco (certificado DL/T 269-2022).
No: Cualquiera de los tipos cumple con el estándar general GB/T 13606-2007.

Pregunta 5: ¿Cuál es la capacidad de seguimiento necesaria?
Por debajo de 500 kN: Elija hueco (modelos de entrada disponibles).
10 000 kN o más: elija sólido (el hueco normalmente alcanza un máximo de 8000 kN estándar, aunque existen opciones personalizadas).

Nota final sobre la lista de verificación: si dos o más preguntas dirigen a su equipo en direcciones opuestas, haga una pausa inmediatamente. Su solicitud requiere una revisión de un especialista. Kingmach proporciona configuraciones personalizadas para manejar requisitos híbridos complejos.

La geometría de la aplicación decide la geometría del sensor

Las células de carga sólidas y las células de carga huecas nunca son productos que compiten con diferentes precios. Se trata de instrumentos fundamentalmente complementarios diseñados para trayectorias de carga completamente diferentes. La geometría única del proyecto siempre determina qué sensor es el correcto.

Muchos proyectos a gran escala requieren ambos tipos simultáneamente en diferentes puntos de monitoreo. Un programa de puente complejo podría utilizar células sólidas de forma segura en los asientos de los cojinetes y, al mismo tiempo, desplegar células huecas en los anclajes de los tirantes.

¿Aún no estás seguro de cuál es la solución adecuada para tu proyecto? Complete el formulario de consulta técnica a continuación y los ingenieros de Kingmach le brindarán recomendaciones de selección personalizadas dentro de las 24 horas. [Ver página del producto de celda de carga sólida] · [Ver página del producto de celda de carga hueca] · [Descargar la ficha técnica completa (PDF)]
