GNSS JMBD-1050

Información general del producto

Términos comerciales del producto

Descripción

Introducción:

El GNSS es un sistema de posicionamiento automatizado de nueva generación, desatendido, para todo clima, desarrollado utilizando un sistema en chip (SoC) de alto rendimiento y alta precisión, que admite posicionamiento de alta precisión con múltiples constelaciones y múltiples frecuencias. Es compatible con señales del sistema de navegación por satélite BeiDou de China (BDS B1/B2), el GPS de Estados Unidos (L1/L2), el GLONASS de Rusia (L1/L2) y el Galileo de Europa (E1/E5b). Compuesto por una o más unidades de posicionamiento desplegadas en puntos de monitoreo en proyectos de ingeniería, el sistema mide desplazamientos horizontales y verticales. Este sistema constituye un sistema de medición de desplazamiento automatizado no tripulado para todo clima.

Principio de funcionamiento:

1.Principio del sensor:

Basada en chips SoC de alto rendimiento y alta precisión, la nueva generación de localizadores GNSS admite el posicionamiento multifrecuencia de alta precisión de todo el sistema. Es una tecnología que recibe señales de satélites terrestres artificiales con sistemas de sincronización de relojes atómicos y realiza mediciones puntuales. El posicionador recibe la codificación de tiempo de no menos de cuatro satélites, y la posición del localizador en sí se puede obtener mediante resolución y se puede realizar un monitoreo dinámico.

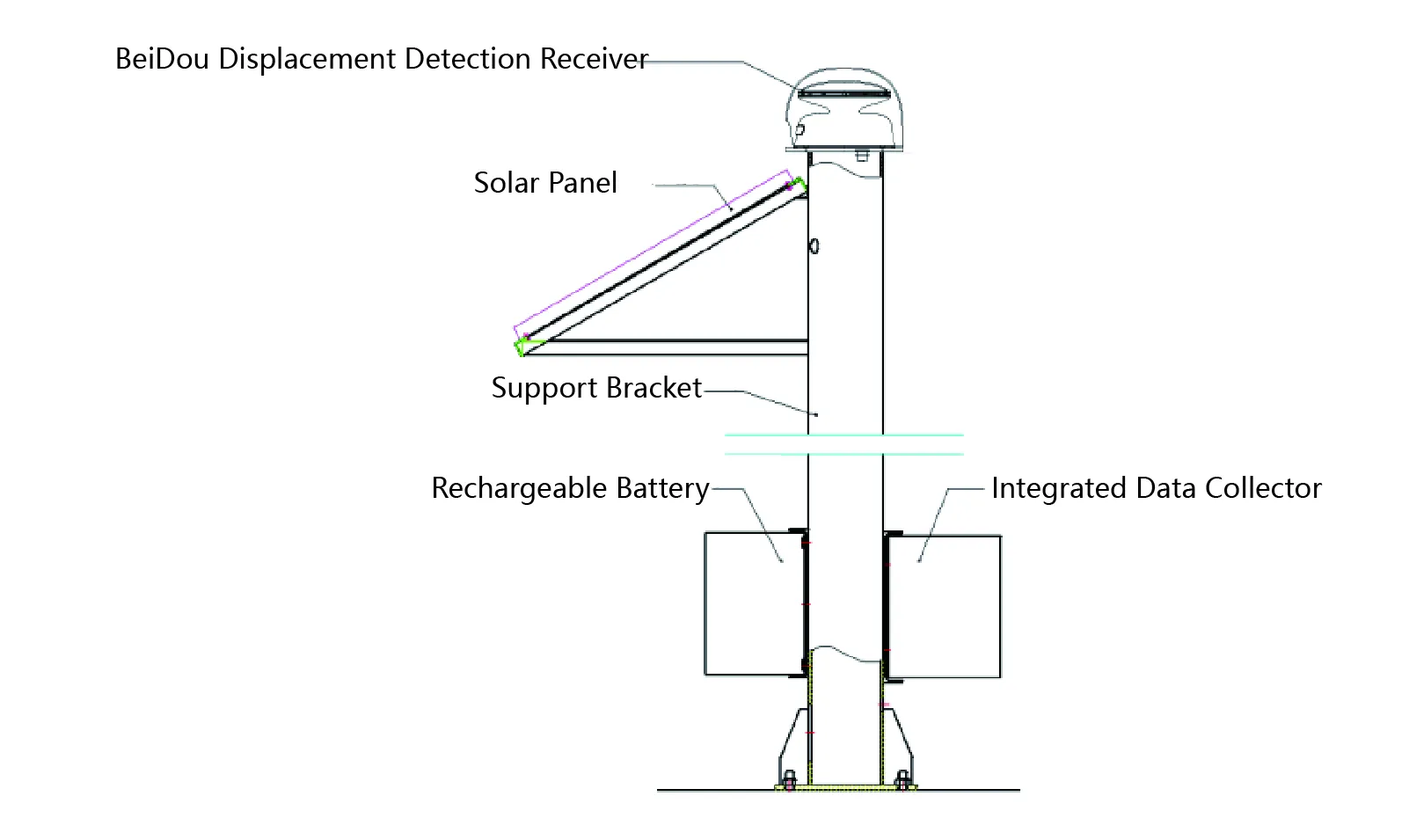

El sistema de medición de desplazamiento remoto GPS consta de un localizador GNSS (sistema completo), soporte de montaje, paneles solares, baterías, etc.

2.Principio del sistema:

Un sistema compuesto por múltiples instrumentos de posicionamiento mide sus propias posiciones mientras realiza cálculos diferenciales coordinados a través de enlaces mutuos, lo que permite mediciones de desplazamiento relativo de alta precisión. En tales proyectos de ingeniería, el localizador se puede disponer igualmente con el punto de referencia y el punto de prueba, y obtiene el valor de cambio de posición de alta precisión del punto de prueba en relación con el punto de referencia.

Aspecto del producto:

El panel host JMBD-1050 incluye 3 indicadores y 1 interfaz.

1. Luz indicadora de alimentación: iluminada indica que la alimentación está conectada;

Luz indicadora de 2,4G: iluminada indica comunicación de red 4G normal;

3. Luz indicadora de posicionamiento GNSS: iluminada indica un posicionamiento exitoso;

4. Interfaz de alimentación e interfaz de comunicación RS485.

Aplicaciones

Se aplica ampliamente en campos de la ingeniería como pendientes, ferrocarriles de alta velocidad, puentes, edificios, minas y presas para lograr una medición precisa de los cambios de desplazamiento relativo estructural.
