Medidor de desplazamiento multipunto inteligente JMDL-31XXAT

Información general del producto

Términos comerciales del producto

Descripción

Introducción:

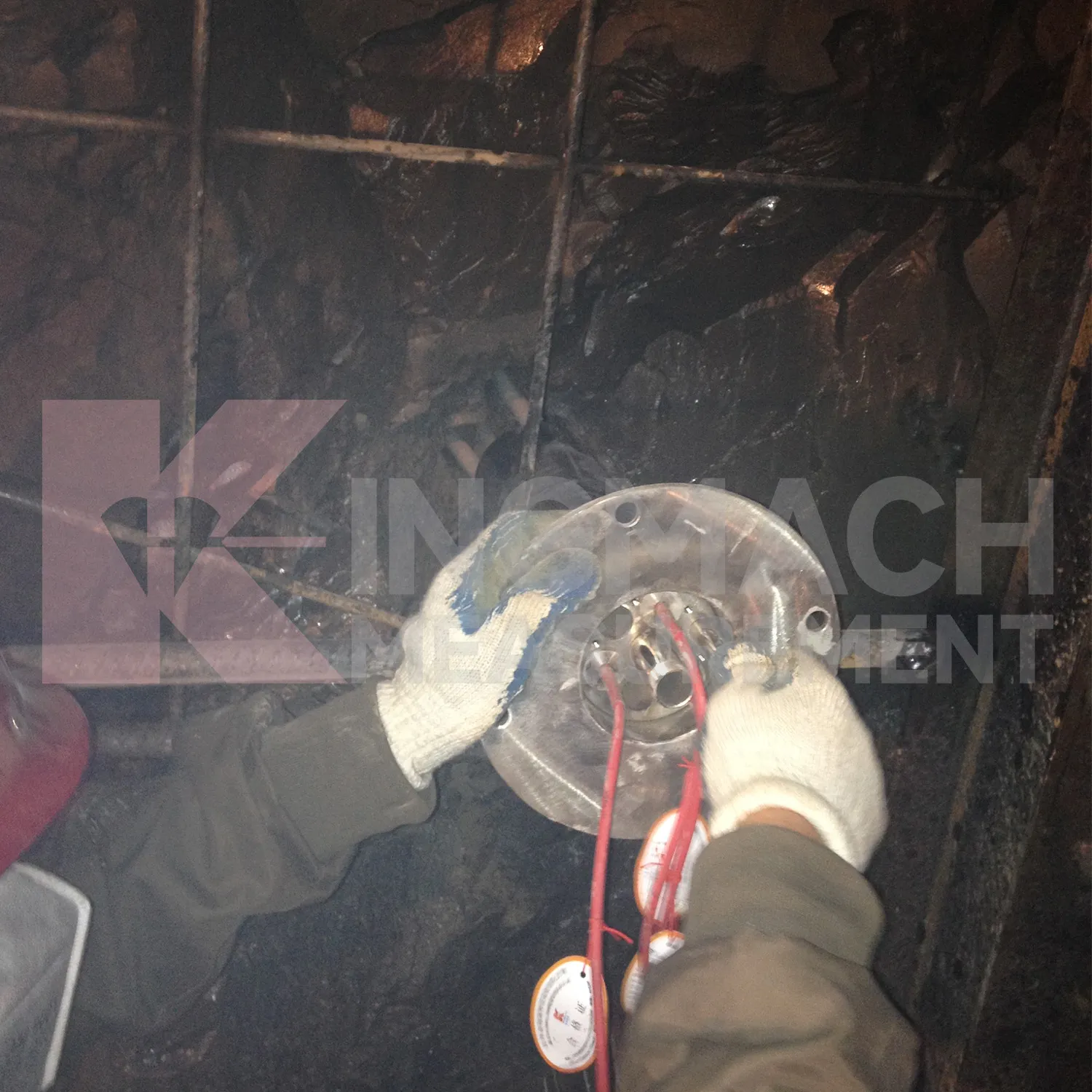

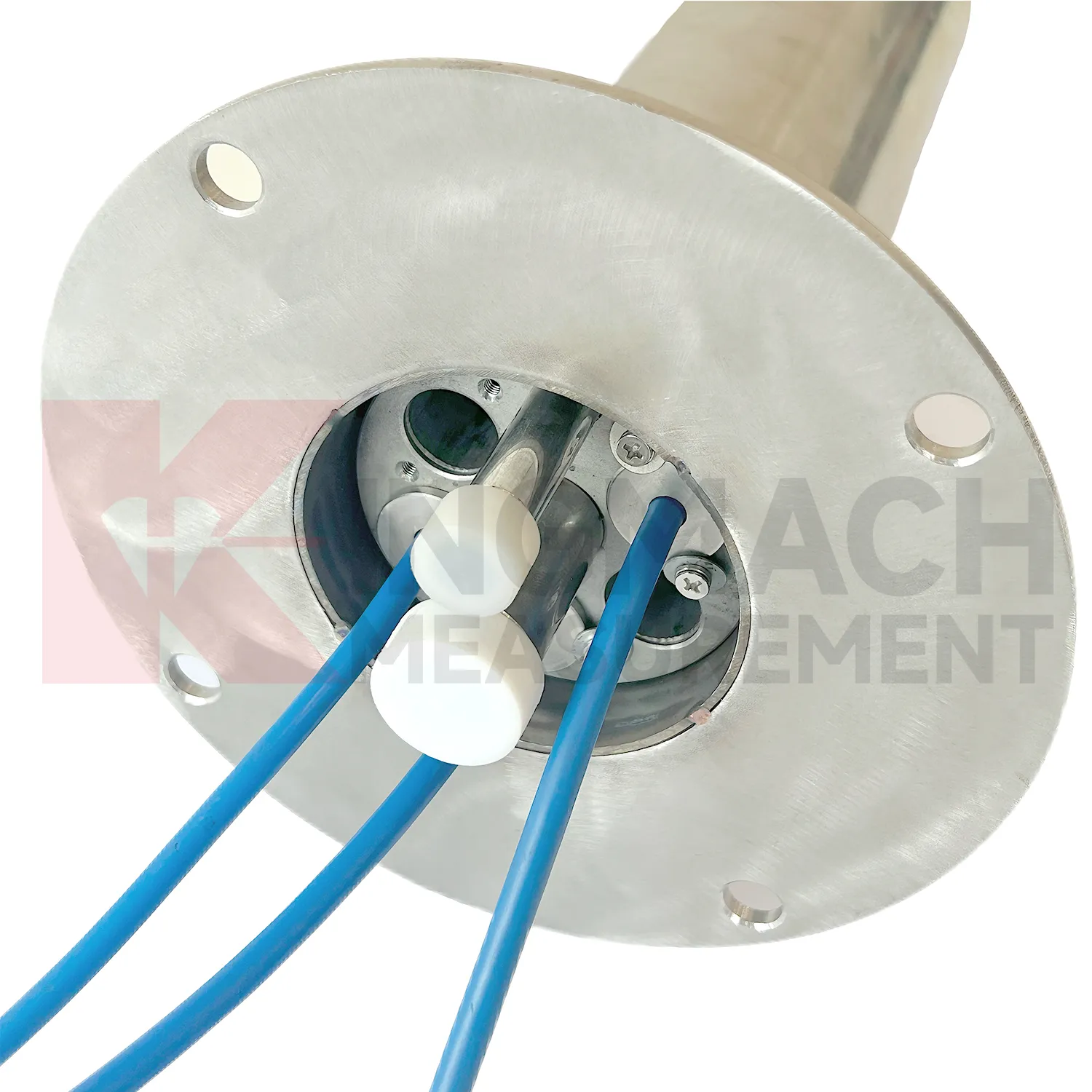

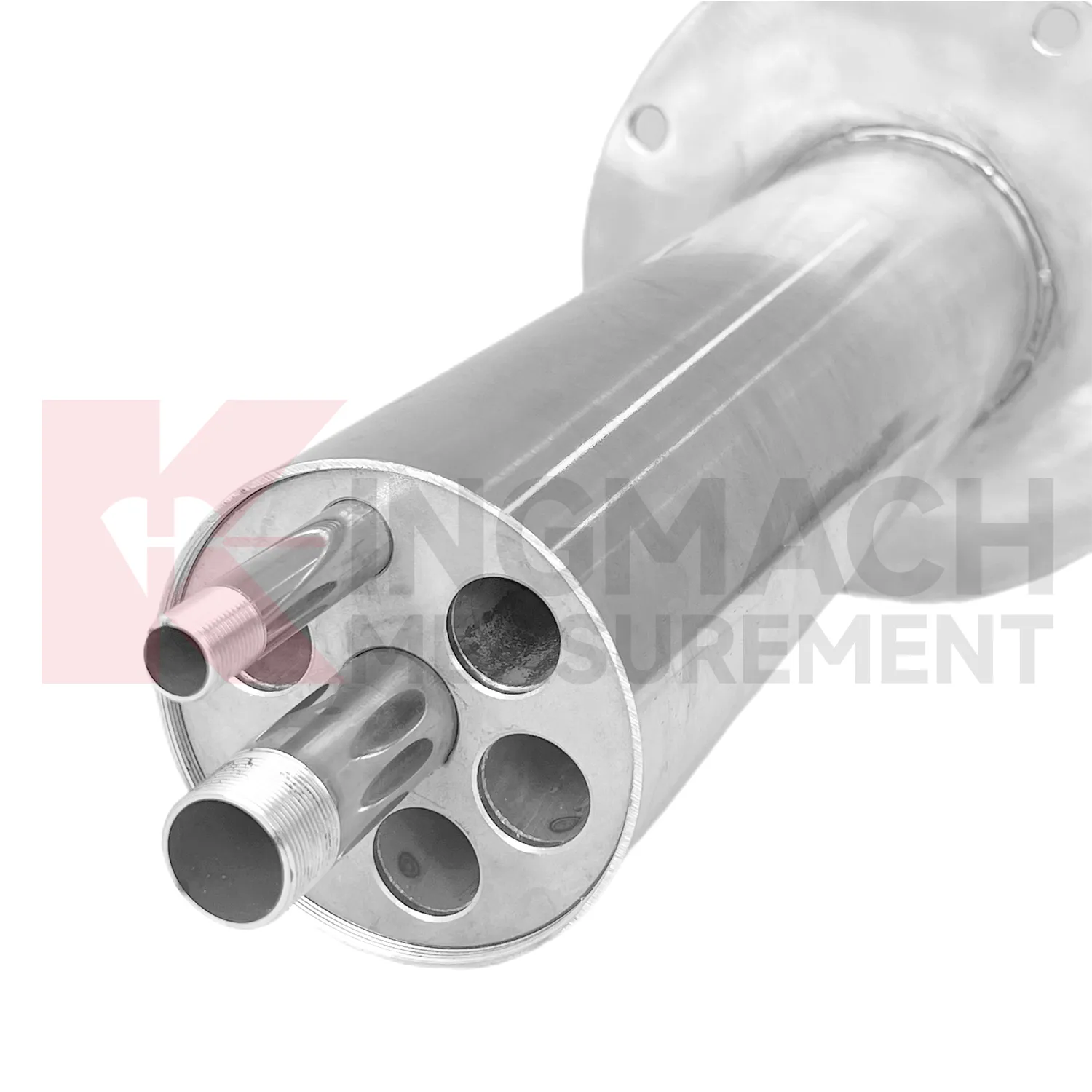

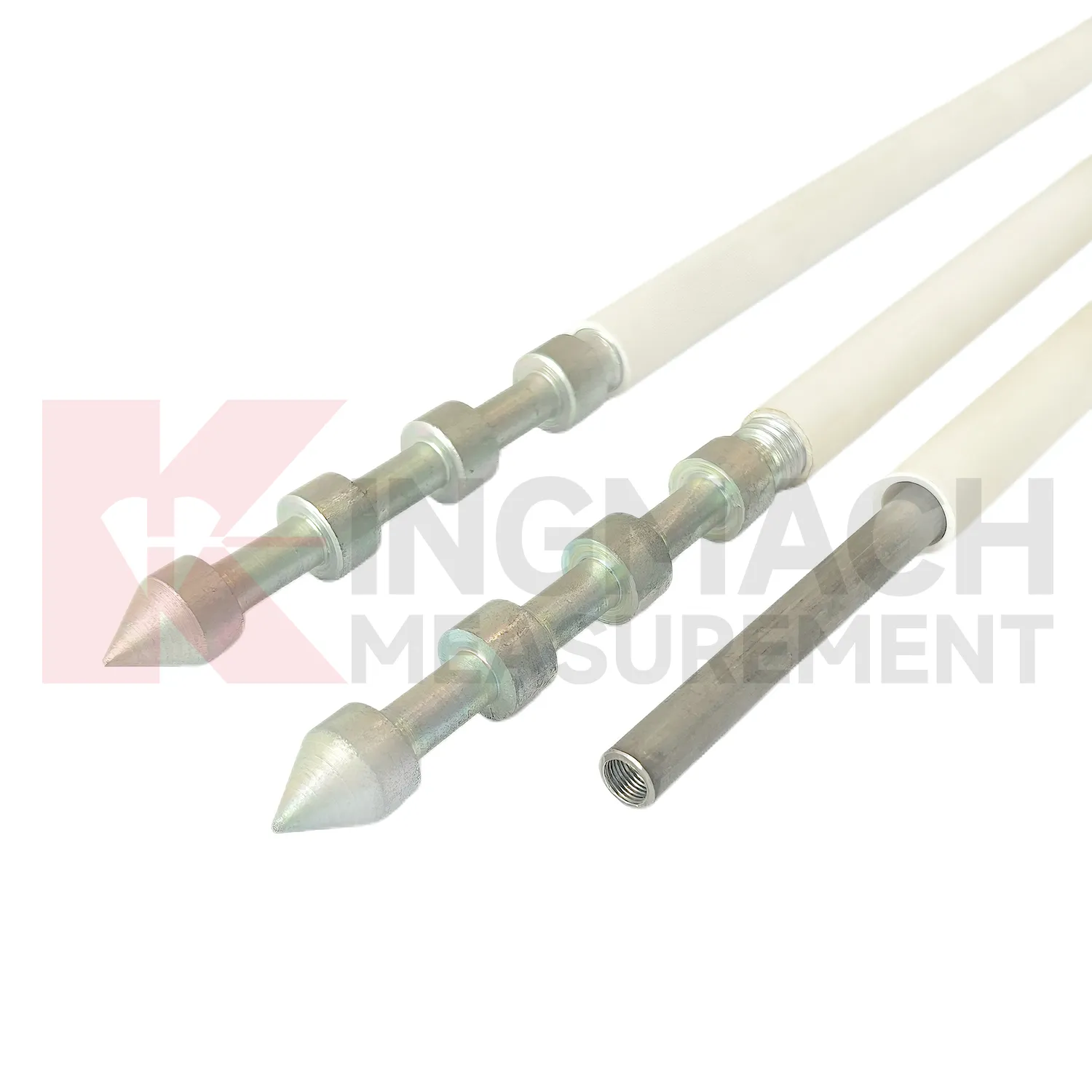

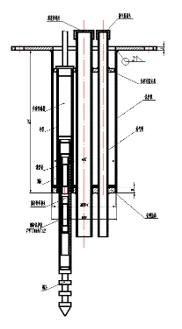

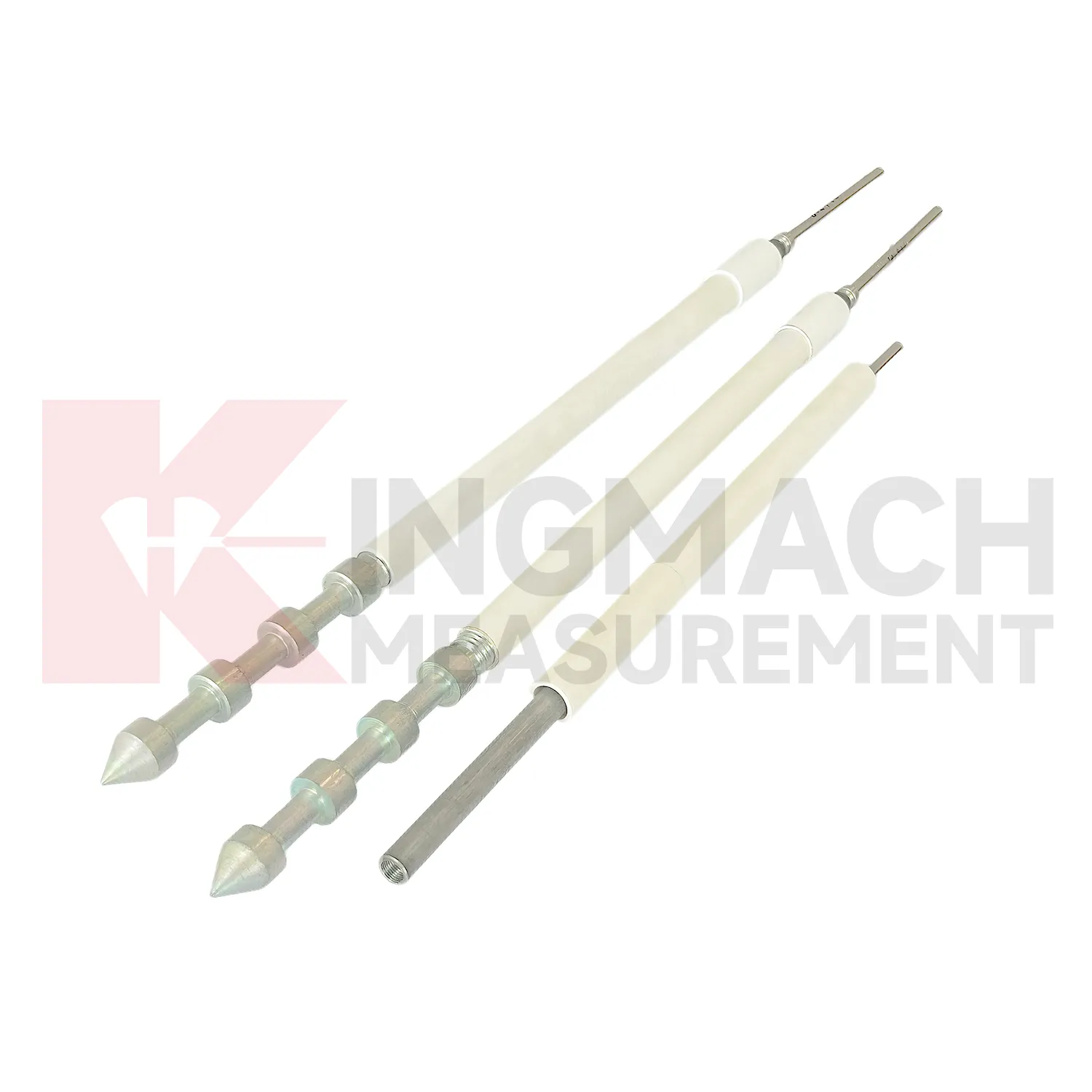

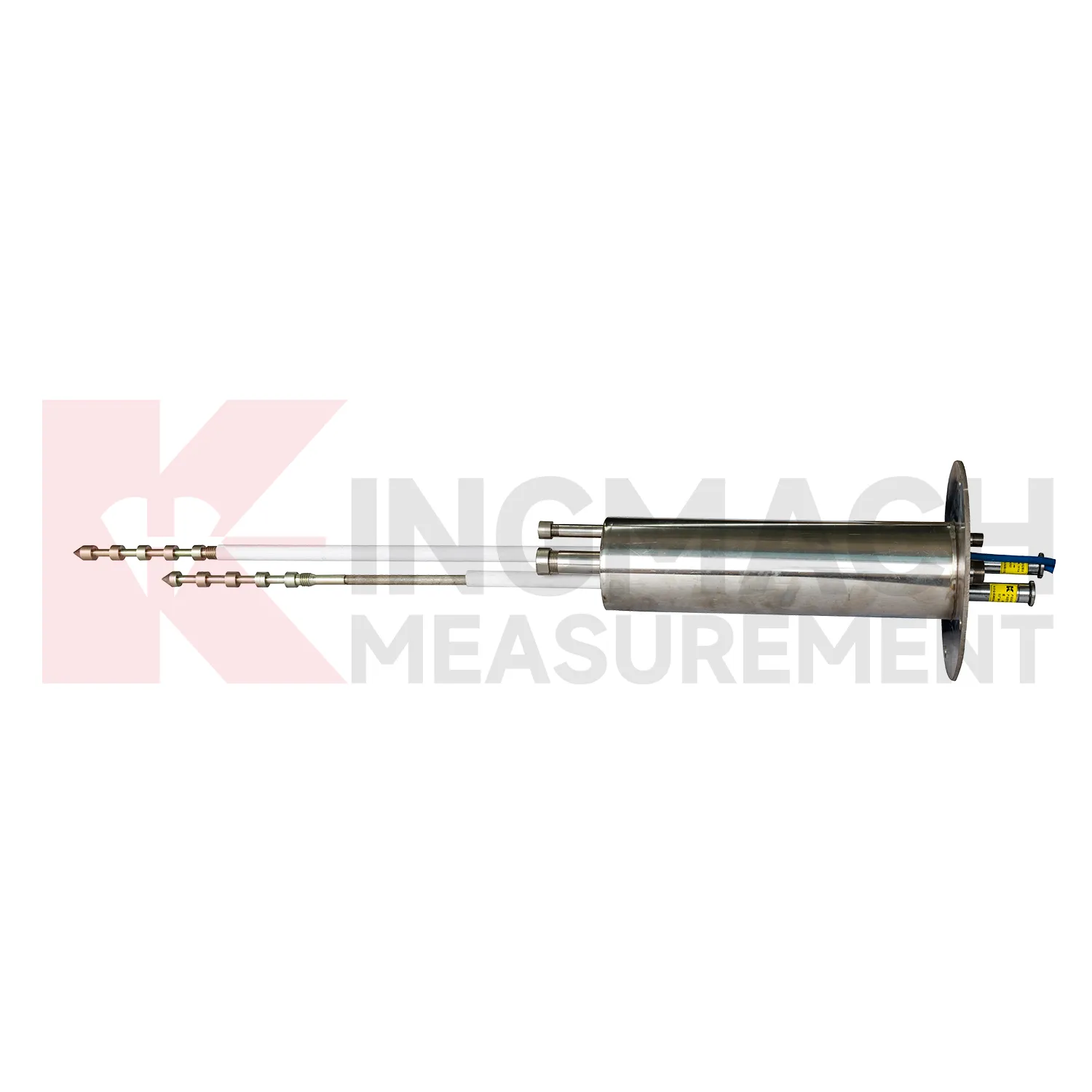

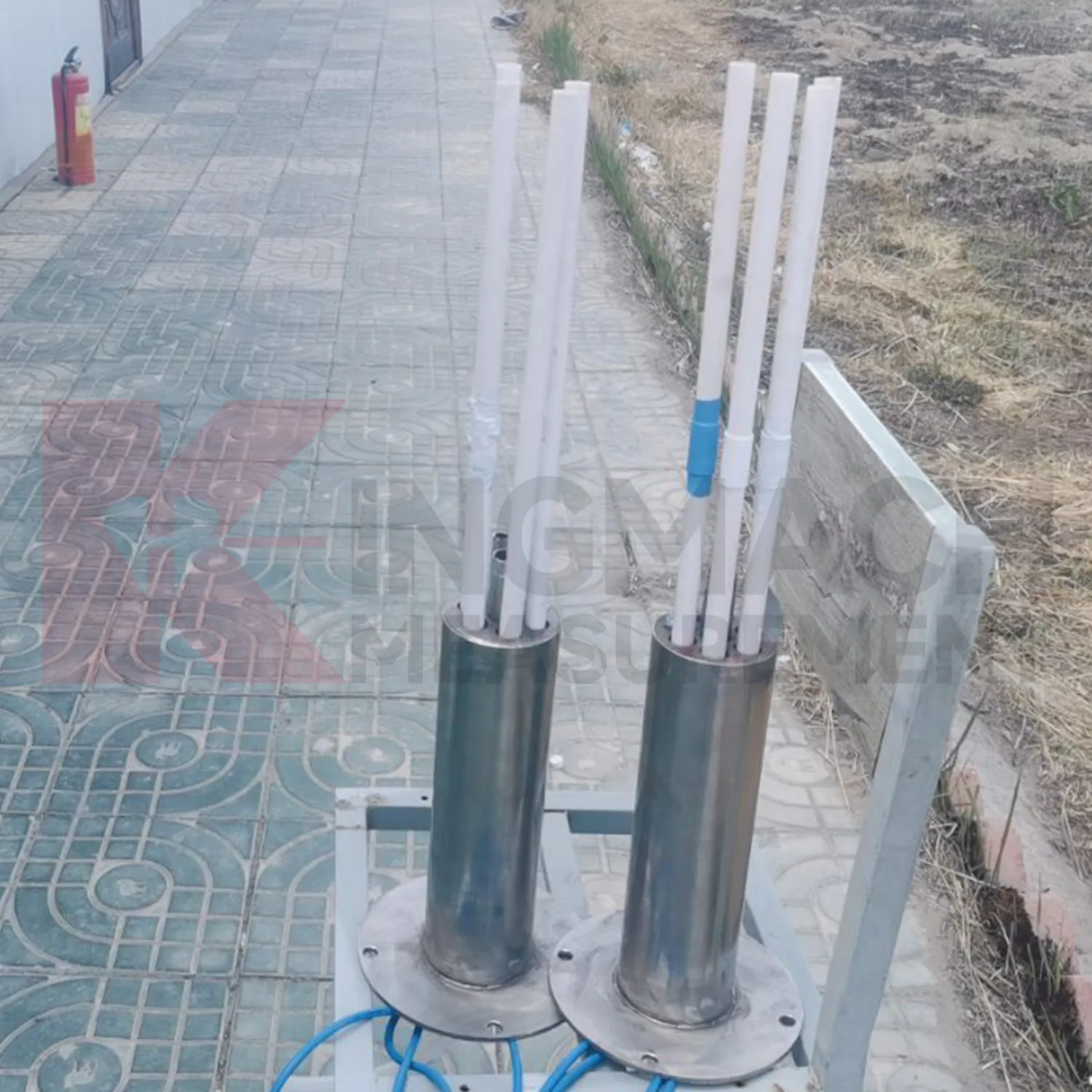

El medidor de desplazamiento multipunto inteligente serie JMDL-31XXAT se utiliza para medir el desplazamiento en diferentes capas de roca circundante en túneles, taludes de roca, fosos de cimentación, etc., para comprender las condiciones de desplazamiento de varias capas de roca. El producto consta de medidores de desplazamiento, tubos protectores de varillas de medición de PVC, cabezales de anclaje, kits de instalación multipunto, etc., y el kit de instalación multipunto admite de 3 a 5 puntos. Instalados mediante perforación y lechada, los cabezales de anclaje a diferentes profundidades se anclan a distintas capas de roca. Su método de instalación es similar a la construcción con pernos de roca, lo que ofrece simplicidad y conveniencia. Al medir los cambios de desplazamiento de cada calibre, se analizan las condiciones de desplazamiento de diferentes capas de roca.

Características del producto:

1. Diseñado según el principio de modulación de frecuencia de flujo magnético inductivo, el producto ofrece mayor estabilidad, confiabilidad y durabilidad. El principio de modulación de frecuencia inductiva implica un elemento sensor inductivo, circuitos integrados y condensadores resonantes que forman un circuito de oscilación LC que genera una señal de frecuencia. Cuando la varilla de medición se desplaza dentro de la bobina, altera la reluctancia magnética y la inductancia de la bobina, cambiando así la frecuencia de la señal de salida del circuito de oscilación. A medida que la varilla de medición ingresa a la bobina helicoidal, la reluctancia magnética disminuye, la inductancia aumenta y la frecuencia cae. Al seleccionar los materiales de varilla apropiados y optimizar la estructura de la bobina helicoidal, el condensador y los circuitos, los cambios de frecuencia de la señal de salida dentro del rango de recorrido de la varilla exhiben una relación lineal precisa con el desplazamiento. Dado que la varilla y la bobina funcionan sin contacto, el sistema es resistente a daños durante la instalación y el uso.

2. El medidor de desplazamiento incorpora un chip de memoria interna con capacidades de almacenamiento inteligente. La configuración de fábrica almacena permanentemente parámetros como el modelo del sensor, el número de serie y los coeficientes de calibración. Puede guardar hasta 600 instancias de datos de medición, incluido el tiempo de medición, la temperatura (para modelos sensibles a la temperatura), el desplazamiento absoluto, el desplazamiento relativo y los valores de punto cero.

3. La detección completamente digital garantiza una transmisión de señal de larga distancia sin distorsiones y una fuerte capacidad antiinterferencias.

4.Excelentes propiedades de aislamiento y durabilidad impermeable.

5. Cuando se combina con el probador integral de la empresa, los valores de desplazamiento se muestran directamente, lo que permite mediciones intuitivas, simples y rápidas.

6. La integración con el sistema automatizado de adquisición de datos de la empresa permite el monitoreo desatendido o el control remoto.

Aplicaciones

El medidor de desplazamiento multipunto inteligente serie JMDL-31XXAT se utiliza para medir el desplazamiento en diferentes capas de roca circundante en túneles, taludes de roca, fosos de cimentación, etc., para comprender las condiciones de desplazamiento de varias capas de roca.
