Medidor de asentamiento inteligente de un solo punto JMDL-47XXAT

Información general del producto

Términos comerciales del producto

Descripción

Introducción:

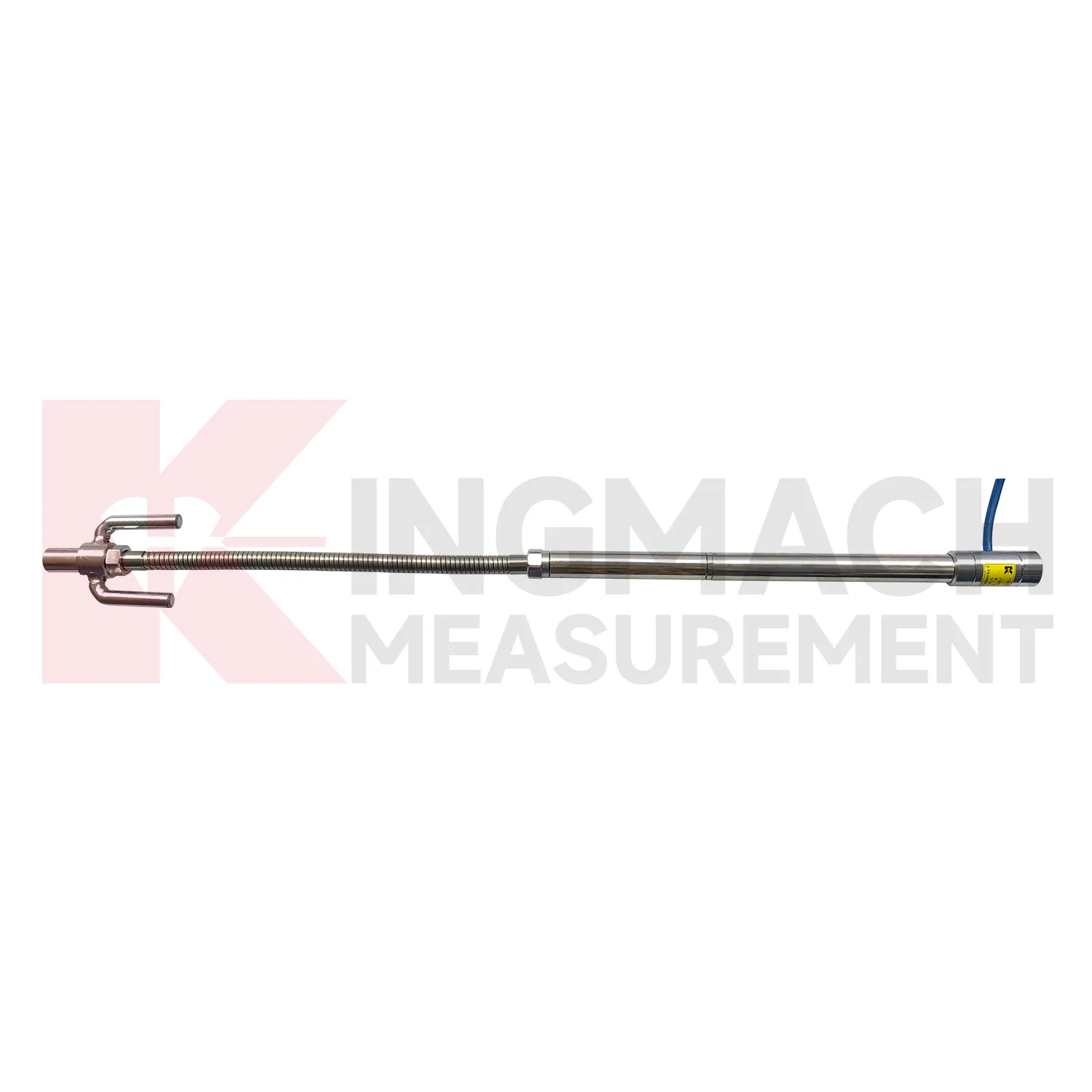

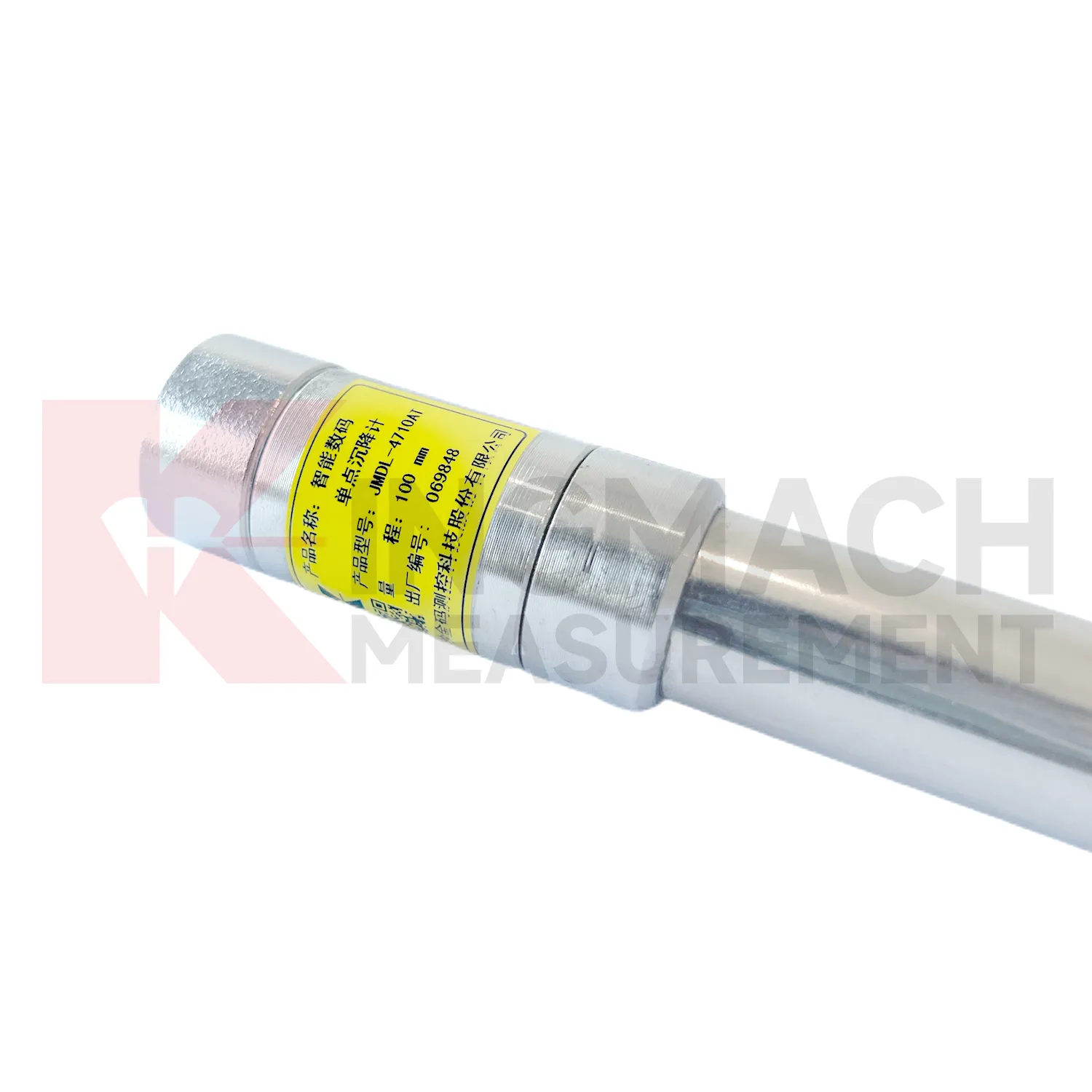

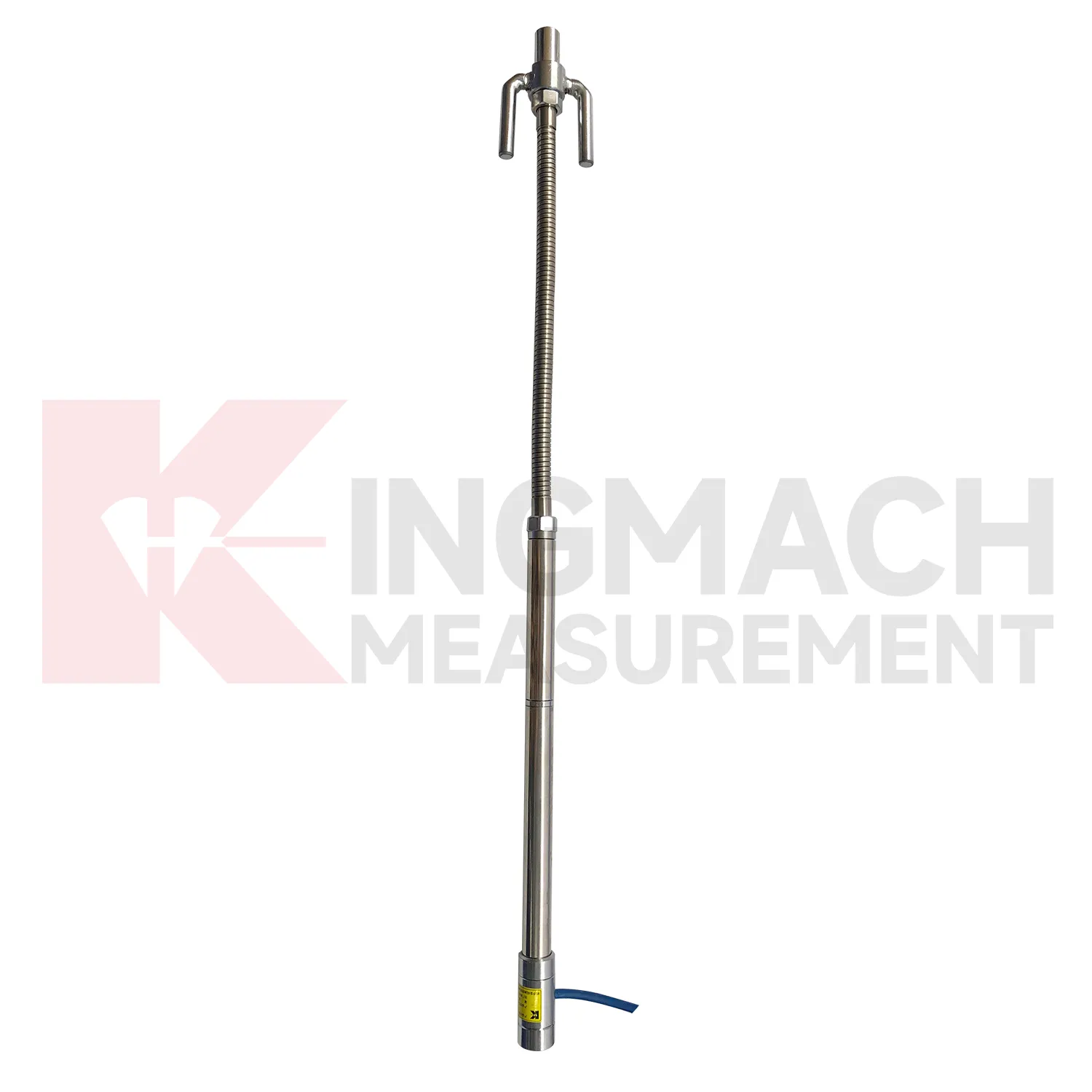

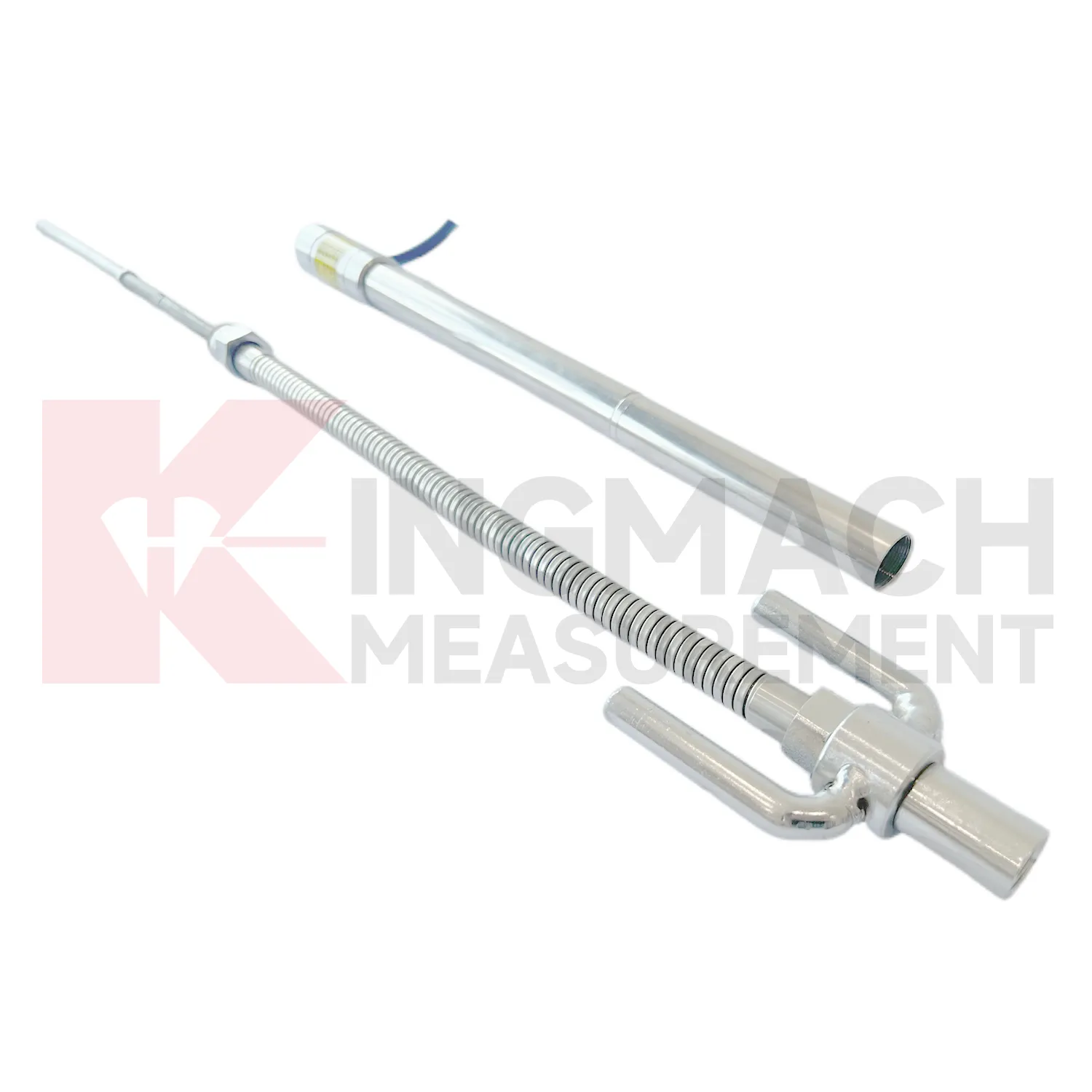

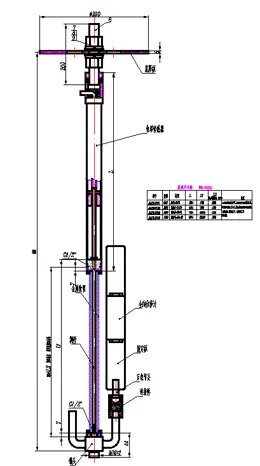

El medidor de asentamiento inteligente de un solo punto JMDL-47xxAT es un medidor de desplazamiento inteligente inductivo con modulación de frecuencia (IFM) incorporado, que se puede utilizar para medir la deformación del asentamiento de la subrasante in situ, la deformación del levantamiento del terraplén, la deformación del levantamiento de la base en pozos de cimentación profundos, la deformación del levantamiento del fondo del túnel en ingeniería subterránea, la deformación por compresión de diques, el asentamiento de cimientos de pilotes y otras aplicaciones similares. Consta de una placa de asentamiento, un sensor de desplazamiento eléctrico, una varilla de medición con un conducto flexible metálico, un cabezal de anclaje, una varilla de extensión y un cabezal de anclaje inferior como conjunto integrado. El sensor de desplazamiento eléctrico está conectado hacia arriba a la placa de asentamiento y hacia abajo a la varilla de medición encerrada por el conducto flexible metálico y la cabeza de anclaje; la varilla de extensión (que se puede alargar con conectores rectos según la profundidad de instalación requerida) conecta el cabezal de anclaje del sensor en su extremo superior y el cabezal de anclaje inferior en su extremo inferior.

Característica del producto:

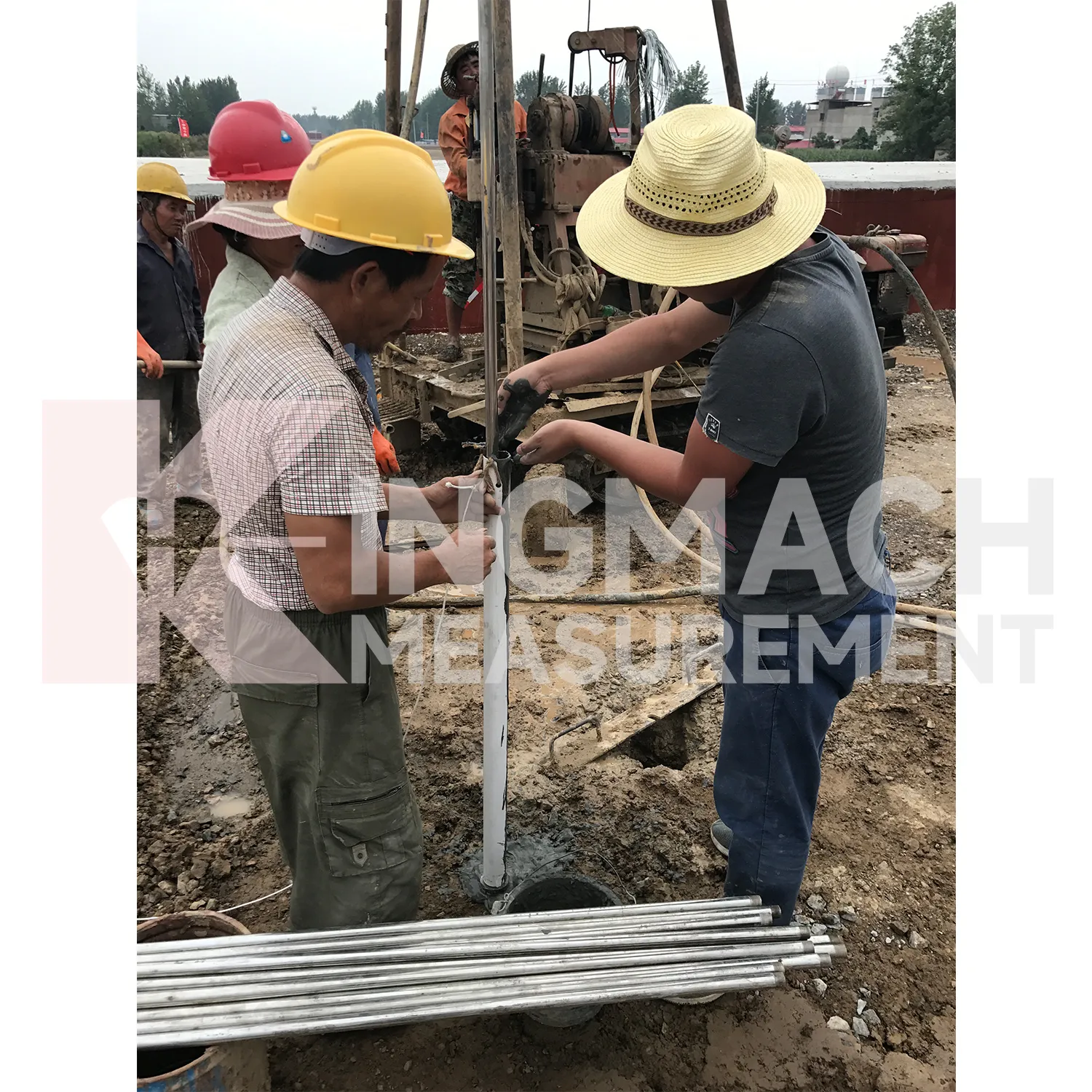

1. La instalación integrada con enrutamiento de cables de salida lateral garantiza que no haya interferencias con las operaciones de compactación del pavimento, alineando las mediciones con las condiciones reales del campo; El monitoreo también se puede realizar durante la operación del tráfico.

2. El sensor de desplazamiento eléctrico permite una medición rápida, precisa y directa en tiempo real de los valores de asentamiento.

3. Compatibilidad tanto con medición manual a través de probadores integrales como con sistemas de adquisición automatizados para transmisión remota de datos, medición automatizada y monitoreo operativo.

4. Alta estabilidad, confiabilidad, variación mínima de temperatura y adaptabilidad a entornos hostiles y monitoreo a largo plazo.

5. Monitoreo totalmente digital con salida directa de señales de frecuencia digitales, que no se ve afectada por la longitud del cable, transmisión de señales de larga distancia sin distorsiones y fuerte inmunidad a las interferencias.

6. El chip inteligente y la memoria integrados almacenan la curva de ajuste no lineal calibrada de fábrica dentro del sensor, aplicando automáticamente correcciones no lineales durante la medición, junto con memoria inteligente y funciones de almacenamiento de datos automatizadas.

Aplicaciones

El medidor de asentamiento inteligente de un solo punto JMDL-47xxAT es un medidor de desplazamiento inteligente inductivo con modulación de frecuencia (IFM) incorporado, que se puede utilizar para medir la deformación del asentamiento de la subrasante in situ, la deformación del levantamiento del terraplén, la deformación del levantamiento de la base en pozos de cimentación profundos, la deformación del levantamiento del fondo del túnel en ingeniería subterránea, la deformación por compresión de diques, el asentamiento de cimientos de pilotes y otras aplicaciones similares.
