Sistema inclinómetro vertical in situ JMQJ-7915ATS

Información general del producto

Términos comerciales del producto

Descripción

Introducción:

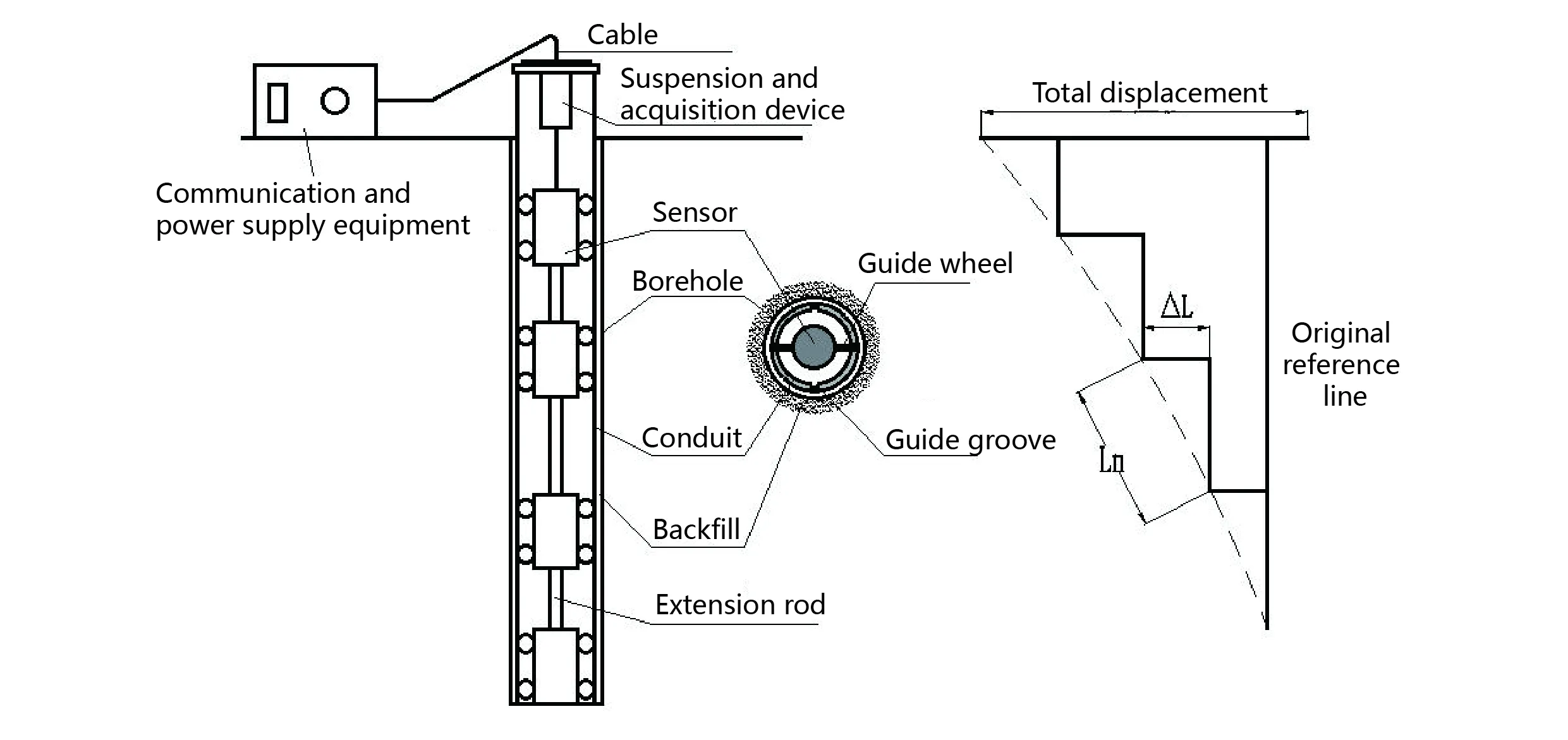

El sistema de inclinómetro vertical in situ consta de dos partes: una cadena de inclinómetro vertical in situ en tándem multipunto y un módulo de adquisición de orificios. El medidor de desplazamiento profundo en tándem multipunto se basa en un diseño de sensor de inclinación MEMS de matriz múltiple que conecta eléctricamente varias series de inclinómetros verticales in situ dentro del orificio a través de un solo cable. El módulo de adquisición se utiliza para recopilar los datos de medición de la cadena de inclinómetro vertical multipunto in situ y cargar los datos por medios cableados o inalámbricos.

Características del producto:

1.El sistema inclinómetro vertical in situ se basa en la tecnología de sensor de aceleración 3D-MEMS y la tecnología de compensación automática de temperatura, que reduce eficazmente la influencia de la deriva de temperatura y la ondulación de la fuente de alimentación.

2. Cadena de inclinómetro vertical en el lugar conectada en serie de múltiples puntos del cuerpo del instrumento móvil que forma parte del proceso de moldeo por inyección, pequeña y liviana, a través de un cable para lograr la conexión eléctrica de todos los sensores en el orificio de medición, todos los sensores en el orificio de medición se pueden dividir en hasta 4 grupos, cada grupo tiene comunicación independiente, no interfiere entre sí

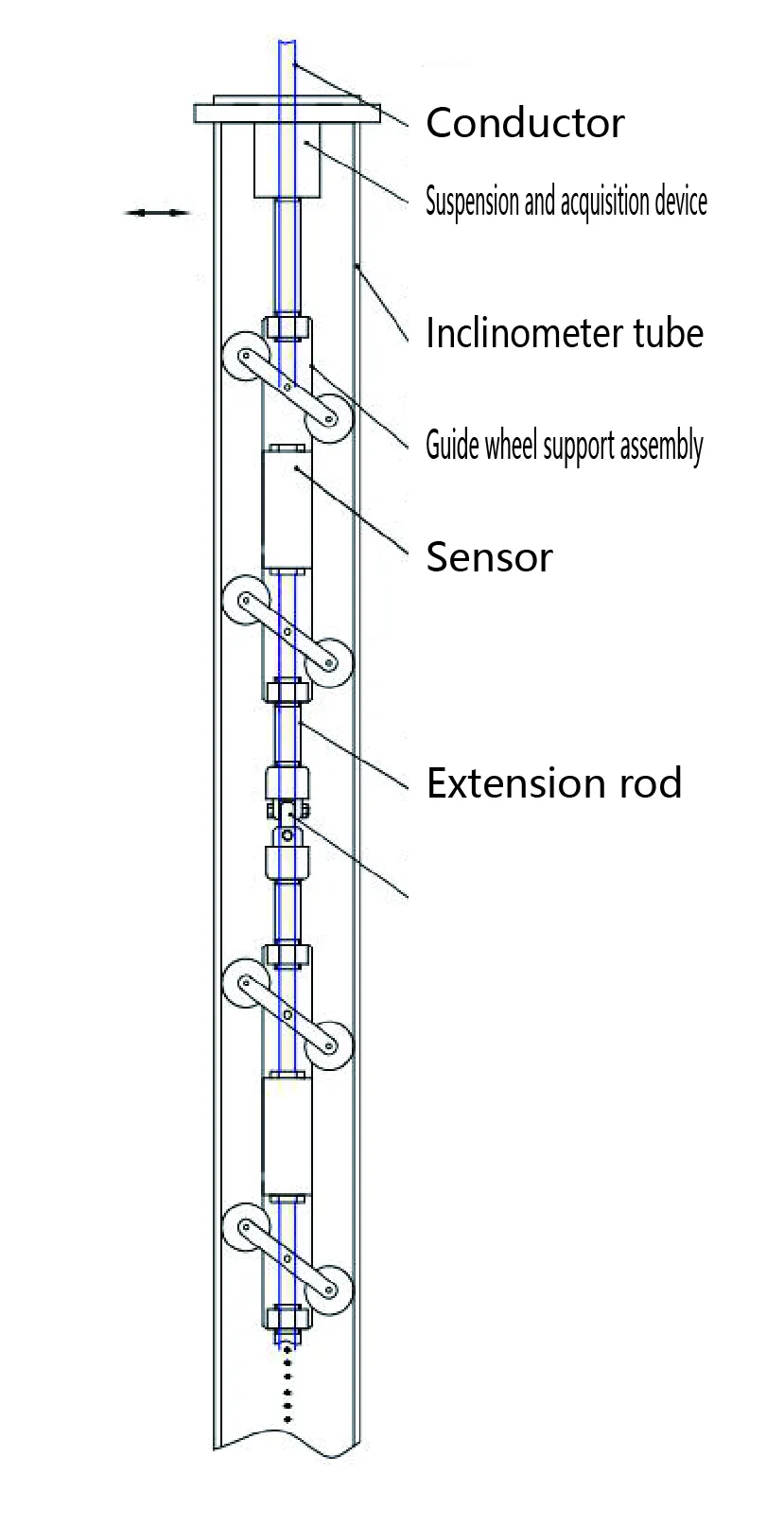

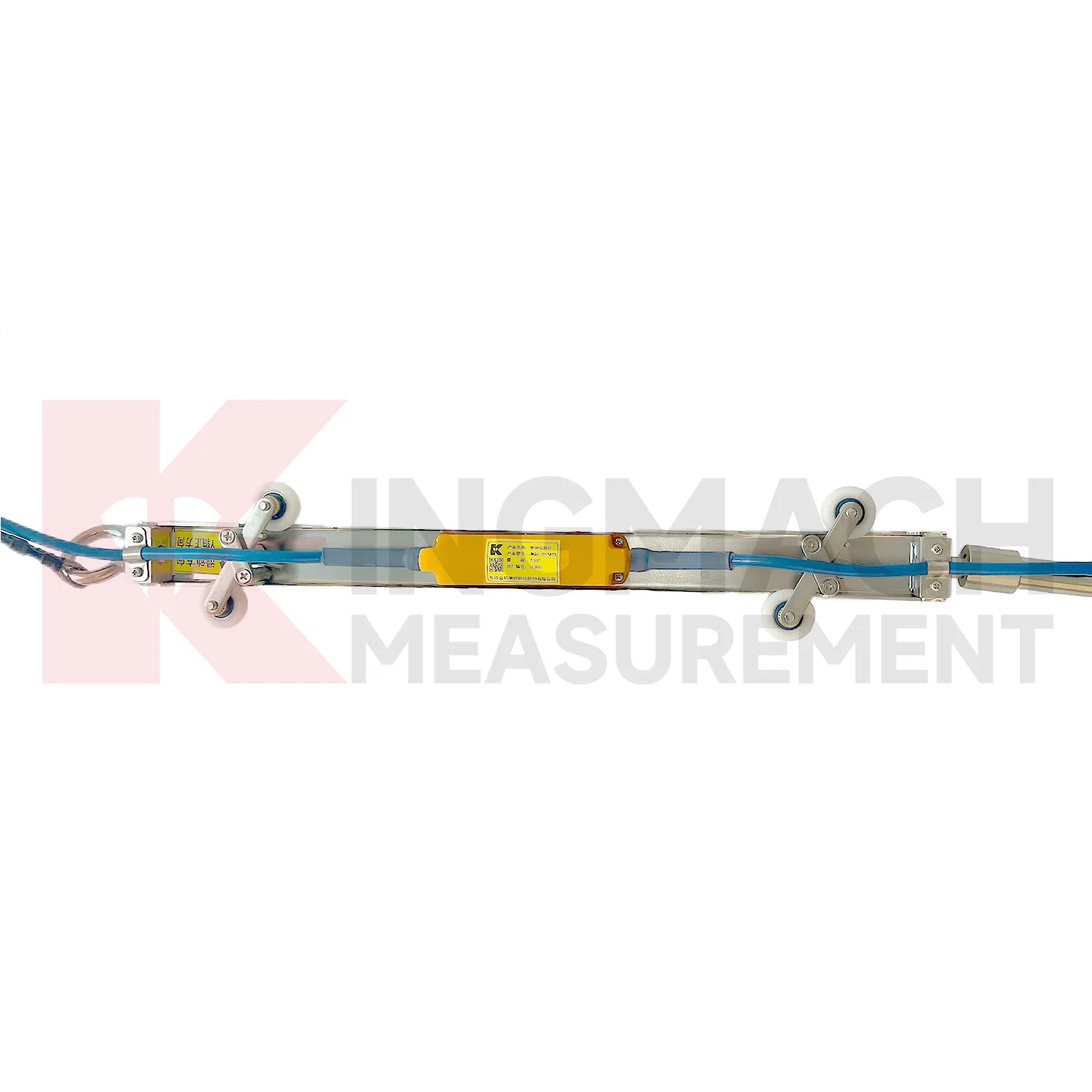

3. La cuerda inclinométrica vertical en el lugar conectada en serie de múltiples puntos está conectada físicamente mediante la junta universal y la biela, la longitud se produce de acuerdo con los requisitos de diseño y la posición del punto de medición se organiza de manera flexible. Diseño totalmente sellado a prueba de agua y polvo, adecuado para diversos entornos de construcción.

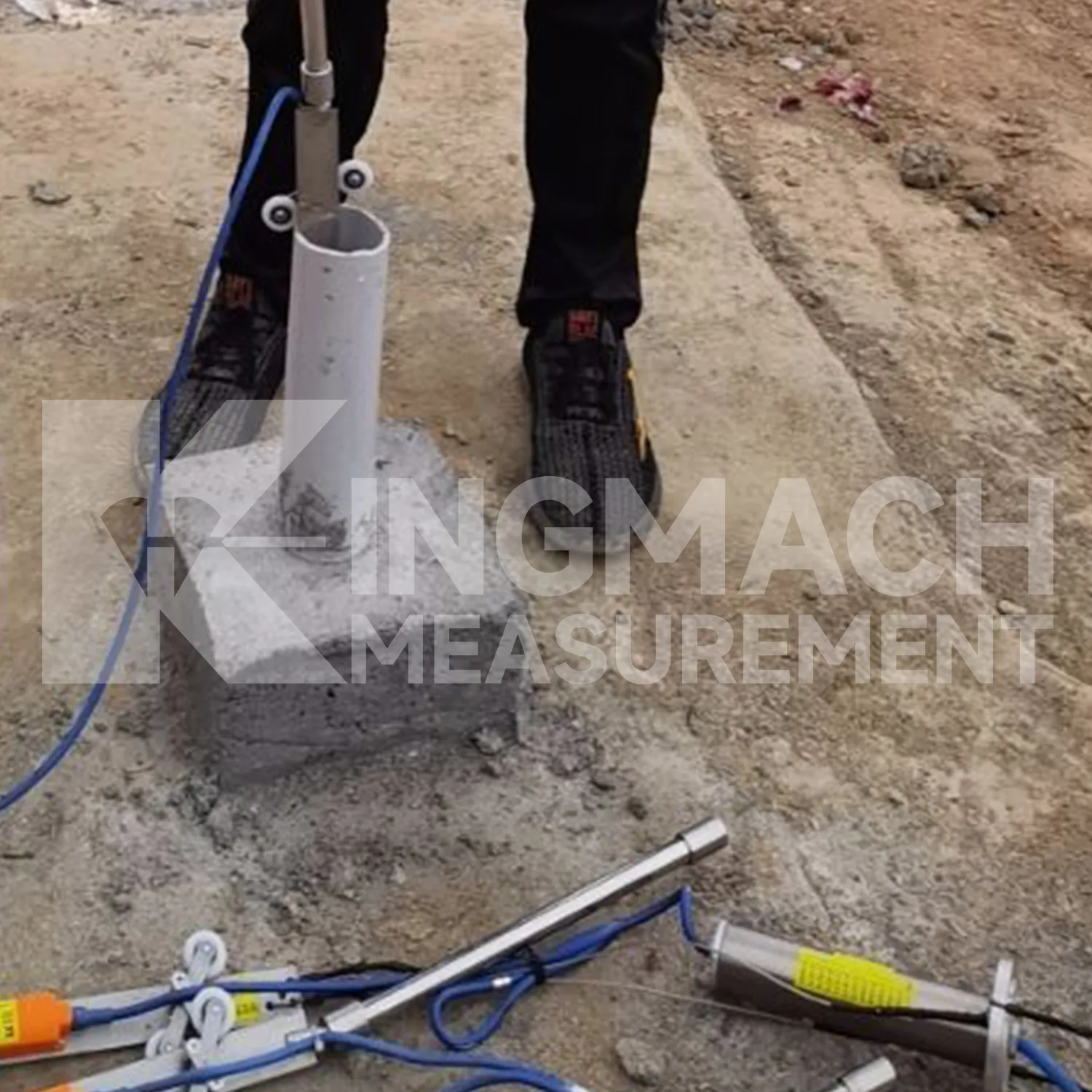

4.La sarta de inclinómetro vertical in situ en cada pozo está preensamblada en fábrica con el cuerpo, los cables, las juntas universales, las varillas de extensión, la suspensión y la unidad de adquisición de acuerdo con el espacio diseñado para los puntos de medición, lo que permite el envío y la instalación integrados. Simplemente conecte las varillas de extensión en el sitio e inserte el conjunto en el pozo para una instalación simple, rápida y conveniente.

5.La cadena del inclinómetro vertical en el lugar está configurada internamente con identificadores electrónicos y números de modelo para permitir el reconocimiento automático y el cálculo inteligente.

6.El módulo de adquisición de datos incorpora una salida de fuente de alimentación de sensor controlable y cuatro interfaces de comunicación posteriores, identificando y realizando automáticamente cálculos inteligentes al conectar la cadena inclinométrica vertical en el lugar.

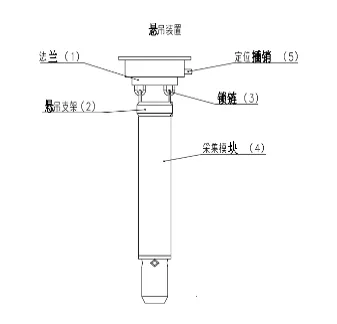

7.El módulo de adquisición se coloca dentro del orificio del tubo inclinómetro, proporcionando protección impermeable y a prueba de polvo, evitando interferencias con la construcción en el sitio y minimizando la exposición a daños.

8.El modo de bajo consumo apaga los sensores durante el modo de espera y los activa solo para la medición de datos.

Aplicaciones

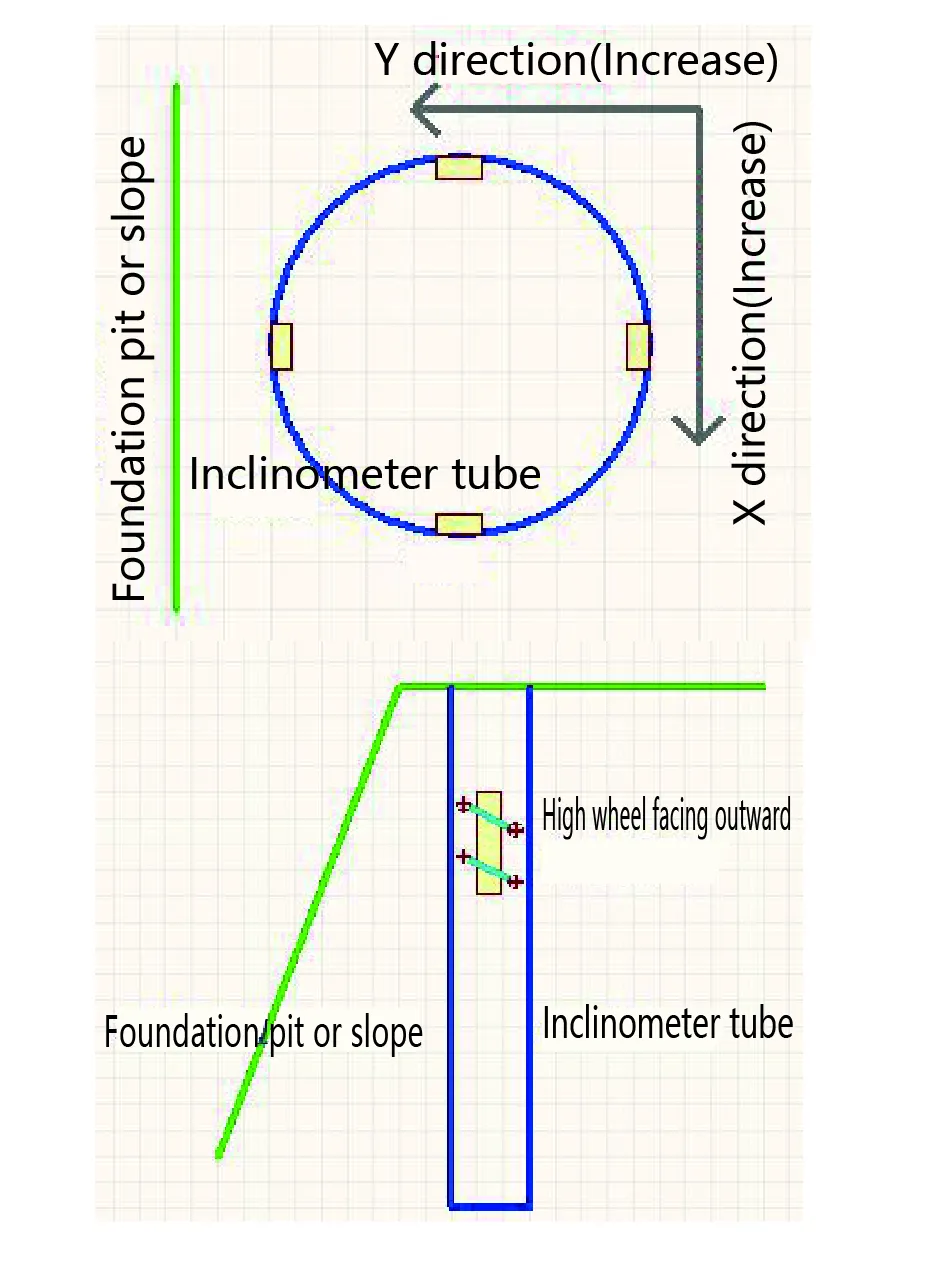

Este producto es un sensor fijo de alta precisión para medir ángulos de inclinación, diseñado y fabricado por nuestra empresa, que se instala rápidamente. Adopta instalación integrada. Al salir de fábrica, el número de puntos de medición dentro del pozo está configurado como un conjunto completo. Opcionalmente se puede instalar un tubo inclinómetro que se puede empotrar directamente en el interior. Puede localizar automáticamente la dirección de colocación del sensor, lo cual es simple y rápido. Es especialmente adecuado para medir los ángulos de inclinación de múltiples puntos dentro de un pozo y es adecuado para monitorear la deformación interna profunda de cuerpos estructurales. Combinado con el sistema de monitoreo automático de nuestra empresa, puede realizar un monitoreo automático a largo plazo y un cálculo inteligente de la deformación.
