Presa

Elementos de seguimiento



Características

El monitoreo automático de presas debe centrarse en los objetivos centrales de "estabilidad estructural - seguridad de filtración - confiabilidad operativa", con factores de monitoreo específicos divididos en tres categorías principales.:

Monitoreo de la estructura de la presa

Refleja el estado mecánico y de deformación de la estructura principal de la presa y sirve como indicador clave para juzgar la seguridad de la presa.:

1. Monitoreo de la deformación: Incluye el asentamiento de la presa (en diferentes elevaciones de la cresta y la pendiente de la presa), el desplazamiento horizontal (dislocación horizontal de la cresta de la presa, desplazamiento del cuerpo de la presa en dirección aguas arriba-aguas abajo), la inclinación de la presa (desviación de la verticalidad a lo largo de la dirección del eje de la presa) y el grado de apertura de las juntas de la presa (juntas transversales y longitudinales de presas de concreto), etc.

2. Monitoreo de tensión y deformación: Incluye la tensión del concreto del cuerpo de la presa (áreas concentradas de tensión como el talón y la base de la presa de las presas de gravedad), la tensión del cuerpo de la presa (corona de la presa y estribos de la presa de arco), tensión del macizo rocoso de cimentación de la presa y tensión del muro de corte, etc.

3. Monitoreo de la integridad estructural: incluye grietas de la presa (ancho, profundidad y desarrollo de grietas superficiales en presas de concreto), fallas en las juntas de expansión de la presa y vibración estructural del cuerpo de la presa (bajo fuertes efectos de terremotos), etc.

Infiltración y Monitoreo Hidrológico

Se centra en el estado de filtración de la presa y sus cimientos, así como en los parámetros hidrológicos del embalse.:

1. Monitoreo de filtración: Incluye el flujo de filtración del cuerpo de la presa (orificios de drenaje de la presa), el flujo de filtración de los cimientos de la presa (sistema de drenaje de los cimientos de la presa), el nivel de agua de filtración (línea freática del cuerpo de la presa), la presión de filtración (presión de elevación de los cimientos de la presa) y la filtración de derivación (filtración en el estribo de la presa), etc.

2. Monitoreo hidrológico: incluye el nivel del agua del embalse (cambios en el nivel del agua dentro del embalse), el nivel del agua aguas abajo (el nivel del agua del canal del río aguas abajo durante la descarga de la inundación), la descarga de entrada, la descarga de salida y la temperatura del agua (que afecta el estrés térmico del cuerpo de la presa), etc.

Monitoreo ambiental y de carga

Cubre factores ambientales externos y cargas operativas que afectan la seguridad estructural de la presa.:

1. Factores ambientales: Incluye la temperatura del aire (cambios de temperatura del cuerpo de la presa), las precipitaciones (estabilidad de las pendientes alrededor del área del embalse), terremotos (aceleración sísmica del suelo) y ondas de viento (impacto de las olas frente a la presa sobre el cuerpo de la presa), etc.

2. Cargas operativas: incluye la presión del agua (presión hidrostática y presión hidrodinámica soportada por el cuerpo de la presa), presión de sedimentos (carga adicional en el cuerpo de la presa causada por la sedimentación frente a la presa) y presión del hielo (empuje sobre el cuerpo de la presa debido a las capas de hielo en la superficie de la presa en regiones frías), etc.

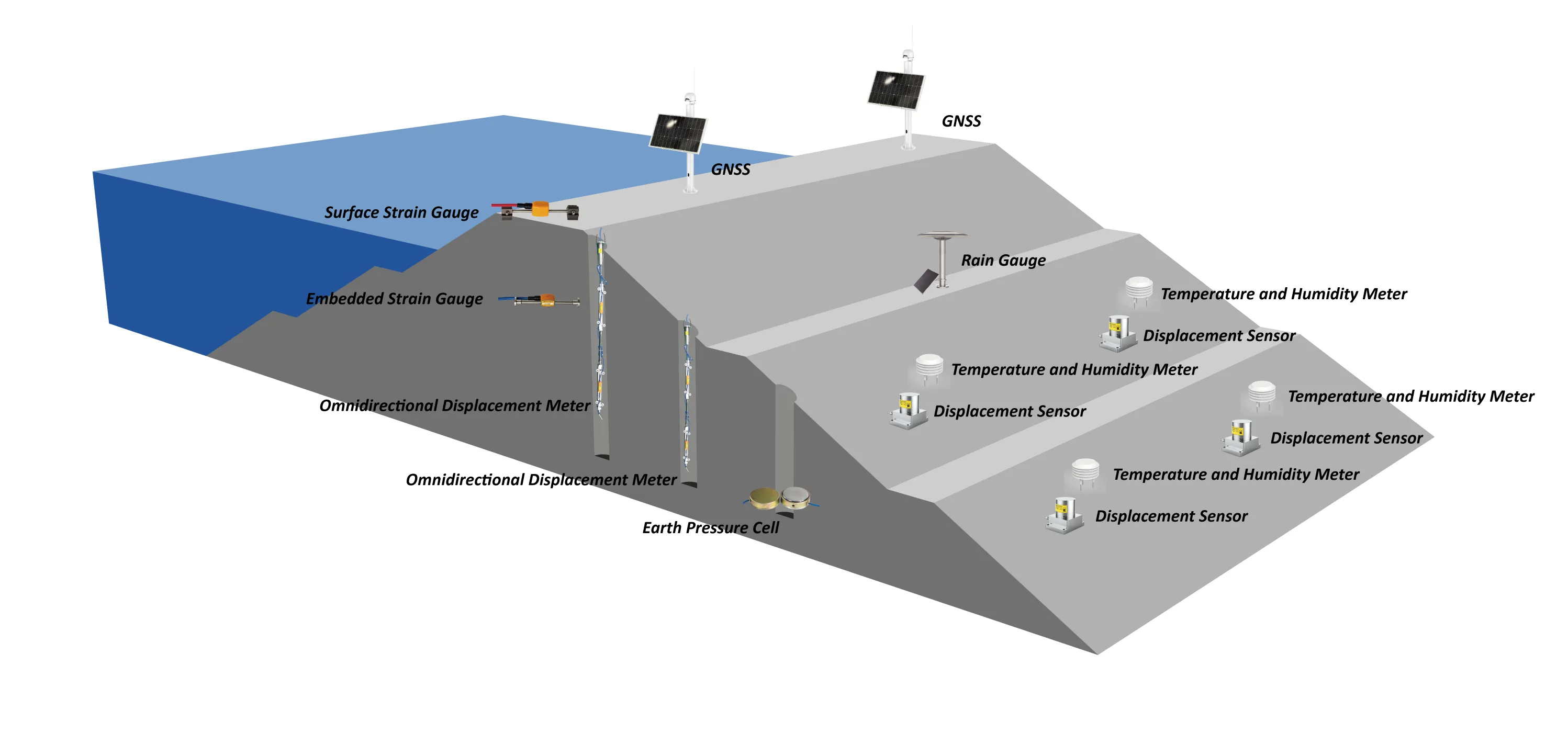

Monitoreo de contenido

Monitoreo de deflexión, monitoreo de grietas, monitoreo ambiental, monitoreo de desplazamiento profundo, desplazamiento superficial, monitoreo de asentamiento, etc.
