Guía de especificaciones del medidor de desplazamiento Kingmach

Comienza con el movimiento que necesitas medir.

Defina el modo de desplazamiento antes de comparar hojas de datos. Un medidor de grietas que mide una junta de 20 mm no resuelve el mismo problema que una unidad GNSS que rastrea el movimiento de una pendiente, un sensor de cable que mide un recorrido largo o un medidor multipunto que lee el movimiento en diferentes capas de roca. El alcance, el método de instalación y la interpretación de los datos dependen del tipo de movimiento.

El rango de desplazamiento de Kingmach cubre desplazamiento lineal, ancho de grieta, movimiento de juntas de expansión, desplazamiento de superficie a gran escala, deformación de geomallas, asentamiento de encofrados, desplazamiento de rocas circundantes y desplazamiento de lecho rocoso. Primero seleccione la estructura de medición de la aplicación y luego refine la especificación numérica.

• Para conocer el ancho de grietas o juntas, verifique el rango corto, la resolución, la base de montaje, la varilla de medición y la estabilidad a largo plazo.
• Para el desplazamiento relativo de puentes, presas, vías férreas o edificios, verifique la precisión, la influencia de la temperatura, la impermeabilización y la compatibilidad de adquisición.
• Para monitorear pendientes o deslizamientos de tierra, verifique el alcance, la comunicación, la energía, la resistencia a la intemperie y el funcionamiento sin supervisión.
• Para detectar capas de roca o deformación del lecho rocoso, verifique la estructura del anclaje, el método de perforación y lechada, los puntos de medición y la profundidad de instalación.
• Para monitoreo de encofrados y construcción, verificación de protección, confiabilidad de respuesta, montaje temporal e integración de alarmas.

Especificaciones del medidor de desplazamiento de núcleos para comparar

Gama: evite tanto el subdimensionamiento como el sobredimensionamiento innecesario

Un sensor con un alcance demasiado pequeño puede alcanzar su límite durante un evento importante. Un sensor con mucho más alcance del que necesita el proyecto puede agregar costos sin mejorar la visibilidad de los pequeños movimientos. Calcule el movimiento normal, estacional, en etapa de construcción y de nivel de advertencia antes de elegir el rango.

Para movimientos estructurales cortos, el Kingmach Medidor de desplazamiento diferencial JMDL-52XXADT Está disponible en rangos de 20 mm, 50 mm y 100 mm. El Medidor de grietas inteligente JMDL-22XXAT Incluye modelos de 20 mm, 50 mm, 100 mm y 200 mm. Para viajes más largos, el Sensor de desplazamiento del cable metálico JMLS-22XXADT Cubre las opciones de 0-500 mm, 0-1000 mm y 0-2000 mm.

Agregue margen para el movimiento que desencadena la acción de ingeniería, no un porcentaje arbitrario. El sensor debe capturar el evento de advertencia sin operar tan por debajo de la escala completa que el rango seleccionado proporcione poco valor práctico para el monitoreo de tendencias normal.

La resolución y la precisión responden a diferentes preguntas.

La resolución es el incremento más pequeño mostrado. La precisión es la diferencia esperada entre el valor informado y el desplazamiento real. Un medidor puede mostrar 0,01 mm mientras su precisión se expresa como un porcentaje de la escala completa, por lo que los dos valores deben revisarse juntos.

El JMDL-52XXADT se especifica con una resolución de 0,01 mm y una precisión de +/-0,1% FS. El medidor de desplazamiento inteligente de uso general tiene una resolución de 0,01 mm y una precisión de 0,5% FS. El modelo magnetoestrictivo se especifica con una resolución de 0,01 mm y una precisión de +/-0,05% FS. La resolución afecta la visibilidad de las tendencias pequeñas; La precisión afecta la confianza en el valor absoluto.

No establezca un umbral de alarma únicamente en función del incremento de la pantalla. Tenga en cuenta la precisión, la repetibilidad, la influencia de la temperatura, el movimiento de la instalación y el margen de decisión del proyecto para reducir las falsas alarmas y las falsas interpretaciones.

Haga coincidir el principio de detección con el sitio

El principio de detección afecta la deriva, la durabilidad, la instalación, el mantenimiento y el comportamiento de la señal. Los medidores inductivos de frecuencia modulada se adaptan a muchas tareas de desplazamiento estructural y juntas de expansión porque su arquitectura digital admite un monitoreo estable a larga distancia. Los sensores de cable manejan recorridos más largos o rutas de movimiento indirecto, mientras que GNSS admite movimientos de superficie a gran escala en puntos remotos.

El Medidor de desplazamiento magnetostrictivo JMCW-21XXADT es una opción complementaria sin contacto dentro del portafolio de desplazamiento de Kingmach; No es un sensor de desplazamiento de cuerda vibrante. Su estructura de detección sin contacto está diseñada para aplicaciones donde son útiles un desgaste mecánico reducido y una medición de posición lineal absoluta. La especificación publicada incluye protección IP67, comunicación RS485 y funcionamiento de -30 C a +80 C.

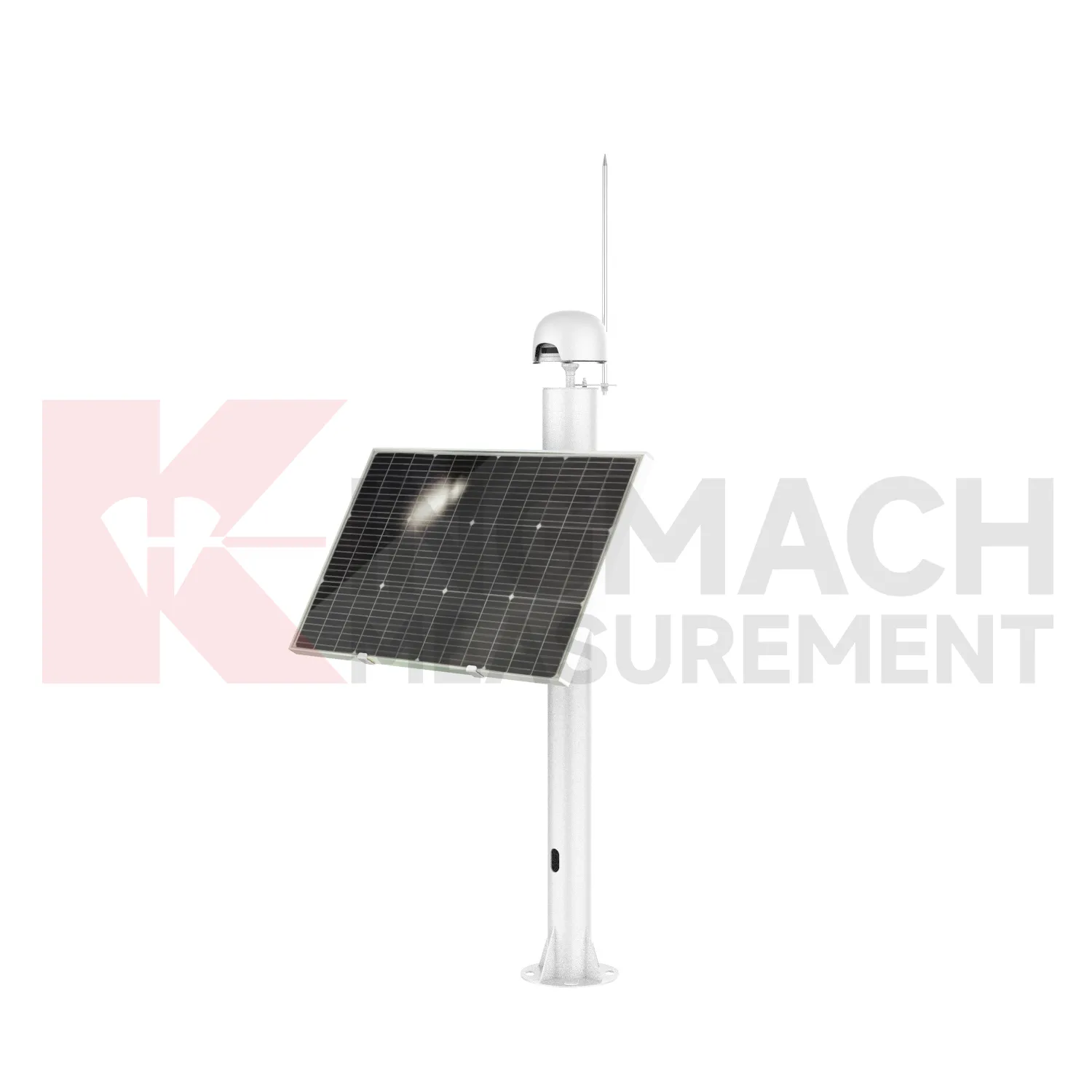

Para el movimiento de superficie remoto, el GNSS integrado JMBD-1050YT admite posicionamiento de constelaciones múltiples, comunicación 4G y RS485, funcionamiento con batería solar más litio, protección IP67 y un rango ambiental de -40 C a +85 C. Seleccione GNSS cuando la salida requerida sea un movimiento posicional sobre un área más grande en lugar de un desplazamiento de articulación local.

Temperatura de la pantalla, agua, polvo y exposición eléctrica.

Los sitios de monitoreo civil exponen los sensores a la lluvia, condensación, polvo, barro, vibraciones, tirones de cables, aire corrosivo y perturbaciones eléctricas. Trate los límites ambientales y de sellado como criterios de selección principales. Un principio de detección adecuado aún puede fallar si la carcasa, el conector, la entrada de cables o la orientación de montaje no coinciden con el sitio.

Compare el alcance operativo con el microclima de la instalación en lugar de con una estación meteorológica cercana. La galería de una presa, el revestimiento de un túnel, el tablero de un puente y un talud expuesto pueden tener condiciones de temperatura y humedad muy diferentes. Revise la protección del cable, el sellado del conector, el drenaje, la conexión a tierra y la protección contra sobretensiones como parte del diseño de la instalación.

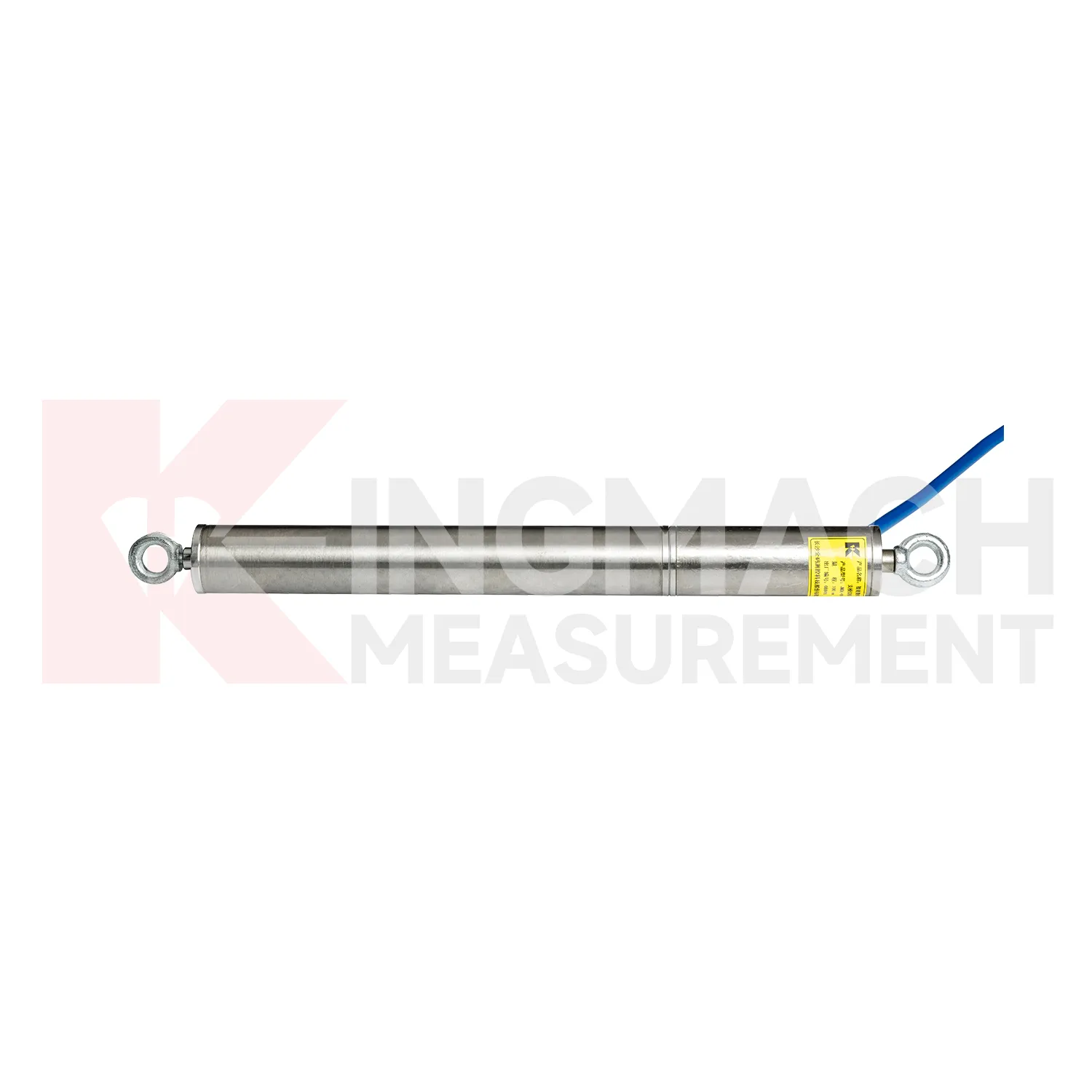

El sensor de desplazamiento del cable metálico de Kingmach tiene una especificación IP67 y -30 C a +70 C. El medidor magnetoestrictivo tiene una especificación IP67 y -30 C a +80 C. Medidor de desplazamiento de alambre de acero/encofrado inteligente JMDL-49XXAT Se especifica en IP68, lo que puede adaptarse a instalaciones con mayor exposición al agua y al polvo cuando su estructura de medición también se adapta al proyecto.

Confirmar la cadena completa de comunicación y adquisición.

Un medidor de desplazamiento solo crea información utilizable cuando la señal llega a un sistema que almacena, verifica e informa el resultado. Confirme el modo de comunicación, la distancia del cable, la velocidad en baudios cuando corresponda, la compatibilidad del registrador, la alimentación, la conexión a tierra, la protección contra sobretensiones, la conversión de unidades de ingeniería, la sincronización horaria y las comprobaciones de calidad de los datos antes de la compra.

RS485 es común en el monitoreo digital robusto porque admite integración de campo y tramos de cable más largos. Los puntos remotos también pueden necesitar 4G, carga solar o funcionamiento con batería. Revise el sensor, el cable, el registrador, el gabinete, el software, la lógica de alarma y el acceso de mantenimiento como un solo sistema en lugar de líneas separadas.

El Medidor de desplazamiento inteligente de uso general JMDL-21XXAT almacena información de identificación y calibración del sensor y puede funcionar con adquisición automática para monitoreo desatendido. Durante la revisión de la RFQ, confirme la lectura exacta o el registrador, el cableado, el direccionamiento, el mapeo del software y el procedimiento de puesta en servicio para el modelo seleccionado.

Trate el hardware de instalación como parte de la medición.

La medición del desplazamiento depende de la transferencia del movimiento real al elemento sensor sin holgura, error de flexión, fricción o restricción involuntaria. Revise el plano de instalación antes de aprobar un sensor. La geometría de montaje, la dirección esperada del movimiento, el tendido de cables, el acceso para la puesta a cero y la protección contra daños en la construcción afectan la calidad de los datos.

Los medidores de grietas requieren bases estables y varillas de medición adecuadas. El Medidor de desplazamiento flexible inteligente JMDL-24XXAT debe deformarse con la geomalla o material reforzado que se esté monitoreando. El Medidor de desplazamiento multipunto inteligente JMDL-31XXAT utiliza anclajes a diferentes profundidades con perforación, lechada, tubos protectores y herrajes de instalación.

Para el movimiento del lecho de roca o de la roca circundante, el Medidor de desplazamiento de lecho rocoso inteligente de un solo punto JMDL-32XXAT Utiliza una brida, un sensor, un tirante, un cabezal de anclaje y un conjunto de tubería de PVC. Estos componentes definen cómo el sensor sigue el movimiento de la masa rocosa, por lo que pertenecen a la revisión técnica y la cotización en lugar de ser tratados como accesorios opcionales.

Mapa de especificaciones del medidor de desplazamiento Kingmach

Ejemplos verificados de proyectos Kingmach

Puente ferroviario exclusivo de Egongyan, Chongqing (2019)

El Proyecto de monitoreo del puente ferroviario exclusivo de Egongyan cubrió la fuerza del cable, la deflexión, el agrietamiento y el monitoreo ambiental. La lista de equipos del proyecto incluye el medidor de grietas inteligente JMDL-22XXAT junto con equipos de deformación, carga, inclinación, aceleración, temperatura-humedad, lluvia, viento y adquisición automatizada. Para una solicitud de cotización de un puente, este ejemplo muestra por qué se debe especificar un medidor de fisuras como parte de una cadena de monitoreo coordinada. Los compradores deben definir el rango de grietas o juntas, la ubicación de montaje, la exposición ambiental, la interfaz de adquisición y el umbral de alarma juntos en lugar de seleccionar el medidor solo por la resolución.

Registre la línea base de medición, el hardware de protección, el acceso de inspección y los criterios de aceptación de entrega para cada punto antes de que comience la instalación.

Autopista Yuping-Panzhou, Guizhou (2023)

El Proyecto de la autopista Yuping-Panzhou Incluyó asentamiento de túneles, convergencia arco-cintura, grietas y monitoreo de tensiones estructurales. Su lista de aplicaciones incluye un medidor de grietas inteligente y una medición de desplazamiento láser junto con instrumentos de nivel hidrostático y de tensión de cuerda vibrante. El caso respalda un enfoque multiparamétrico para la deformación de túneles: la apertura local de grietas, la convergencia, el asentamiento y la deformación responden a diferentes preguntas de ingeniería. Para la adquisición, especifique dónde está instalado cada punto de desplazamiento, la dirección esperada y la magnitud del movimiento, cómo llega la lectura a la plataforma de monitoreo y qué umbral inicia la inspección o escalada.

El plano de instalación también debe identificar el punto de referencia, la tolerancia de montaje, la protección del cable, la prueba de puesta en servicio y el método de acceso para mantenimiento posterior.

Torre de energía eólica de Changde, Hunan (2025)

El Proyecto de torre de energía eólica de Changde Monitoreo del asentamiento de cimientos, fuerza del cable atirantado, vibración estructural, grietas en la sección de transición y tensión. Su equipo relacionado incluye el sensor de desplazamiento de cable metálico JMLS-22XXADT como parte de un paquete de sensores más amplio. Este ejemplo es útil cuando se deben monitorear viajes largos o movimientos indirectos junto con otras respuestas estructurales. Durante la selección, defina la ruta del cable, el rango de recorrido, la dirección de retorno, la estabilidad del montaje, la exposición del gabinete, la ruta de comunicación y el acceso para inspección. Estos detalles determinan si el sensor sigue el movimiento estructural sin holgura, fricción o interferencia mecánica.

La aceptación debe incluir una verificación de viaje controlada, una lectura de referencia, una inspección del cable y una confirmación de que la salida llega al canal de monitoreo asignado.

Precios, documentación y términos comerciales.

El precio del medidor de desplazamiento depende del modelo exacto, rango, salida, longitud del cable, hardware de instalación, registrador, gabinete, sistema de energía, software, cantidad, documentación de calibración y alcance de entrega. Un rango de dólares público sería engañoso sin esos datos. Solicite una cotización basada en configuración y compare proveedores con la misma lista de materiales.

Para el JMDL-52XXADT, la información comercial actual indica un pedido mínimo de una pieza, precio negociado, T/T por adelantado, cajas de cartón o cajas de madera y envío dentro de los 30 días posteriores al pago completo. Confirme todos los términos comerciales en la cotización formal porque la configuración, la cantidad, la personalización y el cronograma del proyecto pueden cambiar la oferta final.

• Proporcione la aplicación, el movimiento esperado, el rango requerido, la resolución, la precisión y el umbral de alarma.
• Indique la temperatura de funcionamiento, la exposición al agua y al polvo, la ruta del cable, la energía, la comunicación y los requisitos del registrador de datos.
• Enumere los soportes, varillas, anclajes, bridas, tubos protectores, recintos y servicios de instalación necesarios.
• Solicite la hoja de datos, información de calibración, definición de cableado, manual de instalación, términos de garantía, embalaje, plazo de entrega y documentos de certificación aplicables.

Lista de verificación previa a la compra para ingenieros

• Defina el tipo de desplazamiento: ancho de grieta, movimiento de juntas, asentamiento, recorrido largo, movimiento de superficie, movimiento de capa de roca o deformación del lecho rocoso.
• Establezca el rango con margen para movimiento normal, estacional, en etapa de construcción y de nivel de advertencia.
• Verifique la resolución, precisión, repetibilidad, estabilidad y la influencia de la temperatura juntas.
• Confirme el agua, el polvo, la vibración, la corrosión, los rayos y la orientación de la instalación en el punto de medición.
• Verifique la salida, la potencia, la distancia del cable, la compatibilidad del registrador, el mapeo del software y la comunicación remota.
• Revise los requisitos de soportes, bases, varillas, anclajes, bridas, tubos protectores y lechada.
• Solicite datos de calibración, identificación de serie, detalles de cableado, planos de instalación y orientación para la puesta en marcha.
• Confirmar configuración, cantidad, embalaje, entrega, garantía, pago y soporte postventa antes de emitir la orden de compra.

Preguntas frecuentes

nota final: Confirme cada especificación con el diseño del proyecto, el entorno local, el umbral de monitoreo, el plano de instalación y la arquitectura de adquisición de datos antes de la compra.
