Galgas extensométricas de cuerda vibrante para monitoreo de puentes, túneles y presas: guía de selección completa

La industria mundial de la construcción está experimentando un aumento masivo de inversiones en infraestructura a gran escala. Los gobiernos y los promotores privados están financiando importantes puentes, túneles, represas hidroeléctricas e imponentes estructuras de energía eólica en todo el mundo. En consecuencia, la demanda de sistemas de monitoreo de la salud estructural (MAS) confiables y a largo plazo nunca ha sido tan grande. Dentro de estos sistemas de seguridad críticos, las galgas extensométricas funcionan como la principal fuente de datos. Debes tener en cuenta que una selección errónea de sensor cuesta mucho más que el propio dispositivo físico. Una elección incorrecta genera cálculos sesgados de estrés, retrasa las decisiones de seguridad y, en última instancia, multiplica los costos de mantenimiento a largo plazo.

Por lo tanto, elegir una galga extensométrica representa un juicio crítico de ingeniería más que una simple compra de un producto. Todo ingeniero de proyecto debe responder tres preguntas fundamentales antes de especificar un sensor. Primero, ¿cuál es el material anfitrión? En segundo lugar, ¿cuál es la etapa de instalación actual? Finalmente, ¿cuáles son las limitaciones ambientales? Esta guía completa lo guiará a través de los distintos tipos de medidores, criterios de selección críticos, coincidencia de aplicaciones e integración de sensores en un sistema SHM completo.

¿Qué hace que la tecnología de cuerda vibrante sea el estándar mundial para el monitoreo de deformaciones a largo plazo?

Antes de poder especificar un sensor de forma inteligente, necesita un conocimiento técnico sólido de cómo funcionan las diferentes tecnologías de monitoreo. La tecnología de cuerda vibrante (VW) sirve actualmente como estándar mundial para el monitoreo de infraestructura a largo plazo. El principio de la cuerda vibrante se basa en un alambre de acero tensado que se excita mediante una bobina de excitación por impulsos. La frecuencia natural de esta vibración corresponde directamente a la tensión experimentada por el cable.

Esta salida de frecuencia proporciona ventajas excepcionales para proyectos de ingeniería civil. Los sensores VW ofrecen una fuerte inmunidad a las interferencias electromagnéticas y exhiben un comportamiento de deriva a largo plazo altamente estable. Además, estos sensores pueden transmitir señales a través de kilómetros de cable sin distorsión ni pérdida de señal.

La mayoría de los proyectos de monitoreo de salud estructural exponen los sensores a ciclos térmicos significativos al aire libre. Por lo tanto, las galgas extensométricas VW modernas cuentan con un termistor incorporado para la detección integrada de temperatura. Esta adición permite que el software de monitoreo aplique correcciones automáticas de temperatura a las lecturas de tensión. Puede contrastar este sólido rendimiento con los medidores de lámina resistiva tradicionales. Los medidores de láminas funcionan perfectamente para entornos de laboratorio y pruebas a corto plazo. Sin embargo, los calibres de lámina siguen siendo muy susceptibles a la entrada de humedad, la deriva cero y la dependencia del amplificador en tramos de cable largos. Kingmach eleva aún más este estándar con su serie VW inteligente (las variantes HAT y HB). Estos modelos avanzados añaden capacidades de direccionamiento digital, lo que permite a los ingenieros ejecutar redes de bus multisensor utilizando un único registrador de datos.

Tres tipos principales de galgas extensométricas y cuándo implementar cada uno de ellos

Los ingenieros preguntan con frecuencia qué galga extensométrica deberían utilizar para su proyecto específico. La respuesta requiere una comparación estructurada basada en el método de instalación y la estructura del host. Puede clasificar estos sensores en cuatro tipos de implementación principales.

Galga extensométrica de superficie (JMZX-212HAT/HB)

Los técnicos atornillan o unen galgas extensométricas montadas en superficie directamente a superficies de concreto o acero existentes. Debe elegir este modelo para el monitoreo posterior a la construcción, modernizaciones estructurales y pruebas de carga dinámica. Este calibre también destaca cuando es imposible perforar o fundir la estructura receptora. La serie JMZX-212 ofrece un rango de medición estándar de ±2500 με con una resolución de 0,1 με. La carcasa de acero inoxidable completamente sellada garantiza un rendimiento a prueba de agua hasta una profundidad de agua de 150 metros.

Medidor de tensión integrado (JMZX-215HA/215HAT/HB)

Los equipos de construcción moldean galgas extensométricas empotradas directamente en concreto fresco o las entierran en materiales de relleno estructural. Esto representa la opción estándar para nuevos proyectos de construcción, incluidos puentes, presas, túneles, muros de contención y losas de cimientos. Los sensores de empotramiento no requieren resistencia al corte del material base, lo que hace que el proceso de instalación sea excepcionalmente rápido y confiable.

Galga extensométrica soldada en superficie (JMZX-206HAT)

Los soldadores colocan galgas extensométricas soldadas en la superficie directamente a miembros estructurales de acero como vigas, tablestacas y pilotes tubulares. La soldadura ofrece un acoplamiento mecánico altamente consistente sobre acero desnudo sin depender de adhesivos químicos. Esta permanencia hace que los calibres soldados sean la opción preferida para estructuras de acero marinas y subterráneas donde la unión epoxi podría degradarse con el tiempo.

Medidor de tensión de barras de refuerzo (JMZX-4XXHAT/HB)

Los contratistas empalman medidores de tensión de barras de refuerzo directamente en la jaula de refuerzo de acero dentro de las estructuras de hormigón. Estos sensores miden el alargamiento y la compresión de las barras de refuerzo para evaluar cómo se transfieren las cargas a través de columnas, vigas y pilotes profundos. Estos instrumentos le resultarán fundamentales para la construcción de edificios de gran altura, la seguridad de los cimientos y la infraestructura del metro.

Tipo de calibre	Mejor material anfitrión	Fase de instalación	Aplicación típica
Montado en superficie	Concreto/acero existente	Post-Construcción	Modernizaciones y pruebas de carga
Incrustación	Concreto fresco	Nueva construcción	Cubiertas de puentes y muros de presas
Soldado en superficie	Miembros de acero desnudo	Nuevo / Post-Construcción	Vigas y pilotes de acero
Medidor de tensión de barras de refuerzo	Acero de refuerzo (barra de refuerzo)	Nueva construcción	Fosos de cimentación y rascacielos

Cinco parámetros técnicos que deberían impulsar su especificación final

Una vez que seleccione el tipo de instalación adecuado, debe evaluar las especificaciones técnicas precisas. Cinco parámetros clave deberían impulsar su decisión final de adquisición.

Rango de medición y resolución: Un rango de medición estándar de ±2500 με cubre adecuadamente la mayoría de las aplicaciones de ingeniería civil. Sin embargo, también se necesita una alta sensibilidad. Una salida de alta resolución de 0,1 με garantiza que el sensor capture microdeformaciones en elementos de acero y hormigón pretensados ​​bajo cargas de servicio normales.

Clase de precisión: Una calificación de precisión del 0,5% FS (escala completa) actúa como punto de referencia para el monitoreo de nivel de infraestructura. La alta precisión sigue siendo crucial cuando se calcula la tensión estructural real a partir de la deformación medida utilizando el módulo de elasticidad del material. Siempre debe verificar el cumplimiento de estándares de certificación reconocidos, como GB/T 13606-2007 o DL/T 1044-2022.

Clasificación impermeable y sellado ambiental: Muchos proyectos operan en entornos hostiles. Es esencial una carcasa de acero inoxidable completamente sellada con capacidad para una profundidad de agua de 150 metros. Necesita este nivel de protección para los frentes de presas hidroeléctricas, pilotes en zonas de marea y excavaciones de túneles muy húmedos.

Rango de temperatura de funcionamiento: Las estructuras civiles soportan condiciones climáticas extremas. El termistor incorporado debe abarcar un amplio rango de -40 °C a +120 °C. Los proyectos ubicados en climas árticos o cerca de fuentes de calor industriales requieren esta resiliencia térmica. Además, la corrección precisa de la temperatura evita falsas alarmas en su sistema de monitoreo automatizado.

Salida de señal y compatibilidad del sistema: Debes decidir entre las salidas de frecuencia estándar VW y las variantes digitales Smart (RS-485/SDI-12). Los sensores inteligentes permiten el cableado de bus multipunto. Esta arquitectura digital puede reducir los elevados costes de cableado hasta en un 60 % en conjuntos de sensores de gran tamaño. Como nota práctica, las unidades de lectura y los registradores de datos Kingmach se combinan de fábrica con la serie de sensores JMZX, lo que elimina por completo los riesgos de integración del sistema.

Complemente su monitoreo de tensión con celdas de carga huecas para un seguimiento completo de la fuerza del cable; obtenga más información en nuestra Guía de celdas de carga huecas → Células de carga huecas para monitoreo de anclajes y cables de puentes: guía de selección y especificaciones

Adaptación de galgas extensométricas al tipo de proyecto: del monitoreo de puentes a la ingeniería geotécnica

Hacer coincidir el sensor correcto con la aplicación específica es el sello distintivo de un monitoreo eficaz de la salud estructural. Los diferentes dominios de la ingeniería civil requieren enfoques de medición distintos.

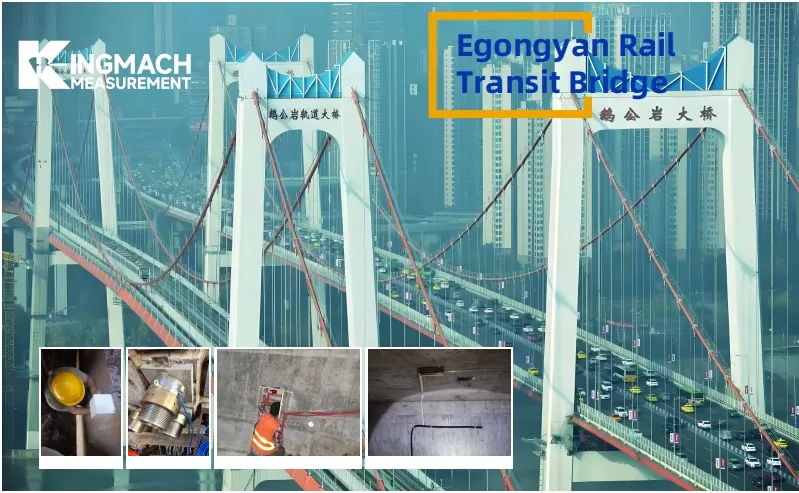

Monitoreo de puentes: Los proyectos de puentes requieren un enfoque multifacético. Los ingenieros moldean medidores de empotramiento en secciones de plataforma de concreto y empalman medidores de tensión de barras de refuerzo en el refuerzo de acero para medir las respuestas de carga viva y la fluencia del concreto a largo plazo. Al mismo tiempo, los técnicos utilizan calibres soldados en la superficie de las vigas de acero principales para rastrear los ciclos de fatiga en curso.

Túneles y estructuras subterráneas: los entornos subterráneos plantean graves desafíos con alta humedad y aguas subterráneas corrosivas. Estas condiciones exigen medidores empotrados completamente sellados e impermeables. Además, la utilización de cableado de bus inteligente reduce significativamente la complejidad de la instalación dentro de túneles confinados.

Represas hidroeléctricas y muros de contención: el monitoreo de presas depende en gran medida de sensores empotrados profundamente en el cuerpo de concreto. Las carcasas impermeables resisten fácilmente la inmersión permanente bajo una fuerte presión de agua. La capacidad de transmisión de larga distancia de las señales de VW permite a los ingenieros construir conjuntos masivos de sensores a lo largo del frente de la presa sin instalar repetidores de señales intermedios.

Edificios de gran altura y fosos de cimientos: la seguridad durante la excavación urbana es primordial. Los medidores de tensión de barras de refuerzo soldados a jaulas de columnas y muros de corte proporcionan datos de distribución de carga en tiempo real a medida que avanzan las fases de construcción.

Taludes laterales y proyectos geotécnicos: la estabilidad de los taludes requiere una supervisión continua. Los ingenieros instalan medidores empotrados o montados en la superficie en revestimientos de hormigón proyectado para monitorear la deformación de la superficie y la tensión del muro de contención.

Estructuras de torres eólicas: las turbinas eólicas soportan cargas cíclicas masivas. Medidores soldados en la superficie unidos a las secciones de la torre de acero monitorean eficazmente la fatiga por flexión y las tensiones dinámicas inducidas por el viento.

Más allá del sensor: cómo encajan las galgas extensométricas en un sistema de datos SHM completo

Siempre se debe considerar una galga extensométrica como una pieza única de un ecosistema tecnológico más amplio. El sensor simplemente actúa como punto de origen de los datos. La precisión inherente del medidor sólo importa si toda la cadena de transmisión preserva esos datos sin introducir ruido eléctrico o pérdida de señal.

Los cables de instrumentación desempeñan un papel fundamental en la fidelidad de los datos. Debe utilizar cables blindados de impedancia adaptada diseñados específicamente para sensores de cuerda vibrante. Los cables de alta calidad evitan la degradación de la señal incluso en recorridos de transmisión que superan los 1.000 metros.

A continuación, debes considerar la adquisición del hardware. Los registradores de datos automatizados y las unidades de lectura de Kingmach admiten sondeos multicanal. Permiten a los ingenieros configurar umbrales de alarma precisos y utilizar opciones de telemetría remota, incluidas redes 4G, WiFi y LoRa.

Finalmente, el software de visualización transforma frecuencias brutas en información procesable. Los paneles digitales en tiempo real muestran tendencias de tensión, valores de tensión corregidos por temperatura y niveles de alerta automatizados. Esta integración permite el monitoreo estructural remoto y sin supervisión las 24 horas del día, los 7 días de la semana. Especificar sus sensores, cables, registradores y software de un único proveedor elimina las discrepancias en los protocolos de comunicación y reduce drásticamente el tiempo de puesta en servicio.

Qué buscar al adquirir galgas extensométricas de un proveedor internacional

Los equipos de adquisiciones enfrentan desafíos únicos al evaluar proveedores internacionales de sensores de monitoreo de salud estructural. Debe mirar más allá de las simples especificaciones del producto y evaluar la confiabilidad operativa del proveedor.

En primer lugar, las certificaciones de terceros son sumamente importantes. Debe insistir en registros de calibración rastreables y en el cumplimiento estricto de los estándares industriales reconocidos. Los productos verificados reducen significativamente los riesgos de aprobación de su proyecto. En segundo lugar, debe evaluar la confiabilidad de la entrega. Un proveedor ideal mantiene modelos estándar en stock para un envío rápido y al mismo tiempo cumple con estrictos cronogramas de entrega contractuales para pedidos personalizados a escala de proyectos.

En tercer lugar, el completo soporte posventa separa a los fabricantes acreditados de los meros distribuidores. Busque proveedores que ofrezcan una línea directa técnica las 24 horas, los 7 días de la semana, con tiempos de respuesta inicial rápidos. Este soporte resulta invaluable cuando proyectos remotos encuentran anomalías inesperadas en los datos. Cuarto, evaluar sus capacidades de personalización. Los proyectos situados en climas extremos o espacios confinados frecuentemente requieren longitudes de calibre adaptadas, materiales de carcasa especializados o tipos de conectores no estándar. En última instancia, elegir un proveedor único que fabrique los sensores, cables, registradores y software bajo un sistema de gestión de calidad unificado garantiza una responsabilidad total.

Tomar la decisión correcta: un resumen rápido de la decisión y su próximo paso

Seleccionar la galga extensométrica perfecta es un proceso metódico. Debe analizar el material del host, identificar la fase de instalación, verificar las especificaciones técnicas y garantizar la compatibilidad total del sistema. El mejor extensímetro rara vez es la opción más barata o la que tiene las especificaciones de laboratorio más impresionantes. En cambio, el sensor correcto es el que se adapta perfectamente a su entorno estructural y a la duración del monitoreo a largo plazo.

¿No está seguro de qué modelo de sensor se adapta a su proyecto específico? ¿Necesita una recomendación de sensor para su proyecto? Comparta sus requisitos: los ingenieros de Kingmach responden en un plazo de 24 horas. 🔗 [ Solicite una consulta gratuita sobre el proyecto → ]

Preguntas frecuentes

1. ¿Cuál es la principal diferencia entre galgas extensométricas montadas en superficie y empotradas?

Los técnicos fijan medidores montados en superficie al exterior de estructuras existentes mediante pernos o adhesivos. Por el contrario, los equipos de construcción colocaron calibres de empotramiento directamente en el concreto húmedo durante la nueva fase de construcción.

2. ¿Pueden los extensómetros de cuerda vibratoria medir la temperatura?

Sí. La mayoría de las galgas extensométricas de cuerda vibratoria de alta calidad incluyen un termistor incorporado. Este componente mide la temperatura local, lo que permite que su software de monitoreo corrija automáticamente las lecturas de tensión para la expansión y contracción térmica.

3. ¿Por qué utilizar un medidor con superficie soldada en lugar de uno montado con adhesivo?

Los calibres soldados en la superficie crean una unión metalúrgica permanente con estructuras de acero desnudas. Esta conexión soldada proporciona una estabilidad superior a largo plazo en ambientes hostiles, húmedos o submarinos donde los adhesivos químicos eventualmente se degradan.

4. ¿Hasta dónde puede transmitir su señal un sensor de cuerda vibrante?

Debido a que los sensores de cuerda vibrante generan una frecuencia en lugar de un voltaje, resisten los cambios de resistencia del cable. Con un cableado blindado adecuado, pueden transmitir señales precisas a distancias superiores a los 1.000 metros sin amplificadores externos.

5. ¿Qué hace un sensor de cuerda vibratoria "inteligente"?

Los sensores inteligentes utilizan protocolos digitales (como RS-485 o SDI-12) y cuentan con direcciones digitales únicas. Esto permite a los ingenieros conectar varios sensores a lo largo de un único bus de cable, lo que reduce drásticamente la complejidad del cableado y los costos de materiales.

6. ¿Se pueden utilizar galgas extensométricas de cuerda vibratoria junto con células de carga?

Sí. Las galgas extensométricas de cuerda vibrante y las células de carga se utilizan comúnmente juntas en el monitoreo estructural y geotécnico. Las células de carga miden la fuerza aplicada, mientras que las galgas extensométricas miden la deformación del material, proporcionando datos complementarios para una evaluación más completa del rendimiento estructural.

7. ¿Cómo realizar la verificación de la calibración en campo sin recalibración de fábrica?

La verificación de campo se puede realizar verificando lecturas cero, comparando mediciones con cargas de referencia conocidas, revisando tendencias de datos históricos o verificando con otros sensores. Estos métodos ayudan a identificar posibles desviaciones entre intervalos de calibración formales sin necesidad de recalibración en fábrica.

---

Escrito por Kingmach Engineering Team: apoyando proyectos de infraestructura en todo el mundo desde 2001
