Alertas de seguridad de presas en tiempo real con sensores de nivel de agua de presión diferencial

Los propietarios de presas necesitan visibilidad temprana de los cambios de nivel, los cambios de presión de filtración y las rupturas de tendencias que aparecen antes de que un problema operativo se convierta en un evento de seguridad. Los sensores de nivel de agua de presión diferencial son útiles porque siguen rastreando esos cambios en puntos de monitoreo integrados, húmedos y de difícil acceso.

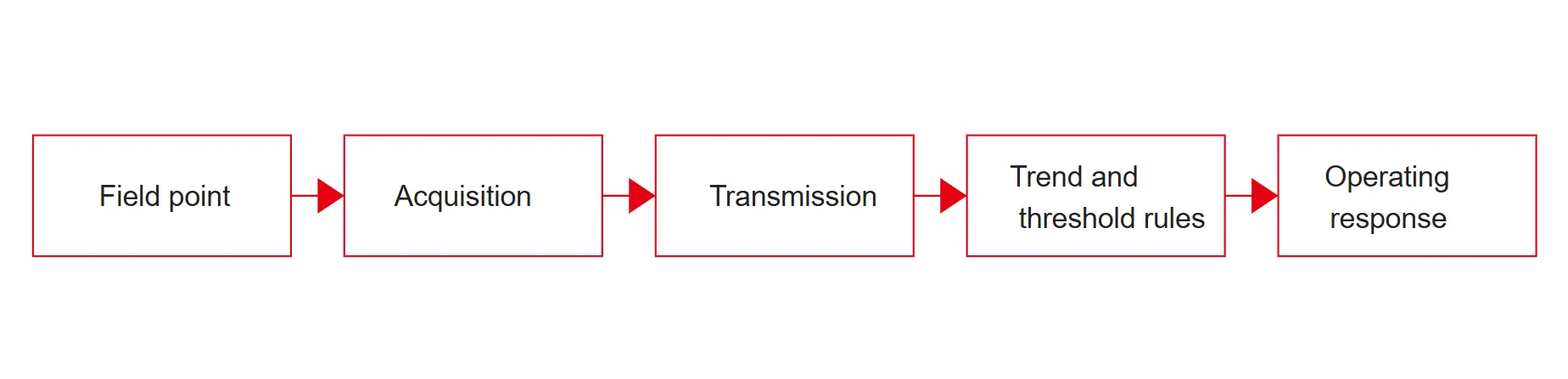

En un flujo de trabajo de alerta viable, el sensor es sólo el primer enlace. La lectura debe permanecer estable en condiciones de campo, pasar limpiamente a la capa de adquisición y alcanzar un software que pueda compararla con umbrales, reglas de tasa de cambio e instrumentos cercanos. Eso es lo que convierte las comprobaciones periódicas en alertas de seguridad de presas en tiempo real.

Para la evaluación por parte del comprador, la verdadera pregunta no es si un sensor puede leer el nivel del agua de forma aislada. La verdadera pregunta es si puede admitir alertas confiables en tuberías integradas, puntos de drenaje, estaciones desatendidas e intervalos de servicio prolongados sin crear incertidumbre adicional para el equipo de monitoreo.

Para los operadores de presas, la alerta más útil rara vez es una lectura alta. Es una señal de nivel o filtración que rompe con su relación normal con el funcionamiento del embalse, las precipitaciones, el drenaje o el movimiento estructural.

Por qué las señales del nivel del agua son importantes en los programas de seguridad de presas

Un plan de monitoreo de presas generalmente rastrea más que la elevación del embalse. Los operadores también observan la presión de filtración, el movimiento de la línea freática, el comportamiento del drenaje, el nivel aguas abajo y la forma en que esas lecturas se mueven junto con los datos de desplazamiento, ancho de grieta o tensión. Un valor único puede parecer normal, mientras que su tendencia en función de la lluvia, la descarga o la presión ascendente cuenta una historia diferente.

Por eso la lógica de alerta necesita contexto. Una lectura creciente dentro de un tubo de nivel de agua de cimentación puede indicar que una ruta de filtración se vuelve más activa. Un cambio en una tubería de alivio de presión puede sugerir que las condiciones de drenaje están cambiando. Un aumento del nivel del depósito durante el funcionamiento normal puede ser aceptable, pero el mismo aumento combinado con un movimiento inusual de presión interna merece atención.

Un programa confiable de monitoreo de represas trata el nivel del agua, la filtración, la deformación y el monitoreo ambiental como indicadores vinculados. Esto coincide con la forma en que los operadores experimentados interpretan el riesgo en la práctica: el valor de advertencia proviene de la correlación, no de un instrumento trabajando solo.

Cómo los sensores de presión diferencial convierten la altura del agua en datos utilizables

Los instrumentos de nivel de agua con presión diferencial infieren la altura del líquido a partir de la presión. En términos de campo, el sensor convierte la altura de agua que actúa sobre el elemento de medición en un valor de nivel digital. Cuando la instalación utiliza un cable ventilado conectado a la atmósfera, la lectura puede reducir la interferencia barométrica y responder más rápido al movimiento real del nivel del agua.

Esta lógica operativa se adapta bien al trabajo de las represas porque muchos puntos de monitoreo son estrechos, empotrados, húmedos y de difícil acceso. En lugar de depender de sondeos manuales frecuentes, el instrumento puede permanecer en su lugar e informar desde el interior de una tubería de nivel de agua, en una salida de drenaje o dentro de un punto de observación hidrológica.

Para una arquitectura de monitoreo por cable, Kingmach JMYC-67XXAD La serie está posicionada para la presión de filtración profunda, la observación del nivel de agua de embalses y presas, el monitoreo de aguas subterráneas y la instalación de tuberías integradas. Su salida RS485, protección IP68, resolución de 0,1 mm y precisión de 0,2% FS son los tipos de detalles que los compradores pueden utilizar cuando seleccionan el ajuste con una red troncal de adquisición existente.

¿De qué dependen realmente las alertas de presas en tiempo real?

El sensor no crea una alerta por sí solo. Depende del diseño del umbral, la confiabilidad de la adquisición, la estabilidad de la comunicación y la comparación con instrumentos cercanos. En la práctica, los equipos suelen utilizar tres niveles de reglas: umbrales de alarma absolutos, umbrales de tasa de cambio y verificaciones de correlación con datos de lluvia, operación del embalse, filtración o deformación.

Por ejemplo, puede ser aceptable un aumento del nivel del depósito durante una ventana operativa planificada. Un rápido aumento del nivel interno del agua en un tubo de observación incrustado, especialmente si se combina con un flujo de filtración anormal o una presión de elevación, exige una respuesta diferente. Mejores reglas reducen la posibilidad de que las cuadrillas pierdan tiempo con falsas alarmas y al mismo tiempo pasen por alto un patrón en desarrollo.

Ahí es también donde importa el resto del sistema. El conjunto de productos de Kingmach orientados a represas incluye el Módulo de adquisición JMZX-XXGH y una plataforma de software de monitoreo, que es relevante porque la calidad de la alerta depende de cómo se comportan juntos el sensor, el registrador, la capa de transmisión y la pila de visualización bajo uso continuo.

Vistas de plataforma para revisión y control de alarmas.

Dónde caben los medidores de nivel de agua de presión diferencial en una mezcla de instrumentos de presa

Los dispositivos de nivel de agua con presión diferencial son más potentes cuando la tarea es la observación continua del nivel en tuberías, puntos hidrológicos o lugares de monitoreo relacionados con filtraciones donde es importante una salida digital estable. Por lo general, forman parte de una combinación de instrumentos más amplia y no una respuesta independiente.

Una configuración práctica de presa puede combinar un medidor de nivel de agua de presión diferencial para el movimiento de la cabeza de agua, un piezómetro de cuerda vibrante para el comportamiento de la presión de poro, sensores de desplazamiento para el movimiento estructural y una capa de software que vincule los datos a los umbrales de advertencia. Si el sitio tiene puntos remotos sin alimentación ni cableado convenientes, un modelo inalámbrico integrado puede reducir el trabajo de campo y simplificar la implementación.

Para puntos de embalse o río desatendidos, el JMYC-67XXAWL El modelo integrado combina una DTU 4G y una batería interna en un solo paquete. Eso puede hacer que la planificación del mantenimiento sea más limpia cuando un proyecto requiere menos componentes de campo separados.

Cómo comparar modelos de presión diferencial integrados y cableados

La forma más rápida de comparar opciones es mirar más allá del rango principal y hacer coincidir cada modelo con la arquitectura de monitoreo. Un instrumento RS485 con cable puede ser la mejor opción cuando la presa ya cuenta con gabinetes, capacidad de registrador y una red troncal de comunicación estable. Una unidad 4G integrada puede acortar el tiempo de instalación en puntos distribuidos donde la excavación de zanjas y el enrutamiento de energía retrasarían el proyecto.

Para la revisión de adquisiciones, la comparación debe permanecer ligada al método operativo. En la gama Kingmach, la línea JMYC-67XXAD se adapta a la integración RS485 por cable y al monitoreo de resolución fina, mientras que la línea JMYC-67XXAWL cambia la discusión hacia la comunicación 4G incorporada, la alimentación interna de litio y la duración de la batería que cambia con el intervalo de muestreo. Esas diferencias afectan la planificación del mantenimiento, la estrategia de repuestos y el diseño de la frecuencia de las alarmas.

Detalles de instalación que protegen la calidad de las alertas

Muchas alertas erróneas son problemas de instalación disfrazados de problemas de sensores. Si la tubería de nivel de agua está bloqueada, la ruta de ventilación está comprometida, el manejo del cable es deficiente o la condición de referencia es inestable, el flujo de datos se desviará antes de que alguien sospeche del método de montaje.

Para la aceptación por parte del comprador, solicite al proveedor que defina la compatibilidad del tamaño de la tubería, el método de suspensión, la protección del cable ventilado, el manejo a prueba de agua en los conectores, el direccionamiento del registrador y las verificaciones de puesta en servicio para la deriva cero, la repetibilidad y las comunicaciones. Esto mantiene la entrega ligada al comportamiento de campo en lugar de a una especificación en papel únicamente.

Cuando el punto de monitoreo es remoto, el plan de puesta en servicio también debe definir el intervalo de muestreo, la frecuencia de alerta, la planificación del reemplazo de la batería y cómo la plataforma marca los datos faltantes frente a los datos anormales. Se trata de eventos diferentes y mezclarlos en la capa de software crea confusión durante incidentes reales.

Cómo los ingenieros interpretan las tendencias anormales antes de que se conviertan en emergencias

Un sistema de alerta útil no espera a un valor extremo. Vigila cambios de pendiente, duración y concordancia entre canales relacionados. En el trabajo de represas, eso a menudo significa verificar si el movimiento interno del nivel del agua sigue la operación normal del embalse o se separa de ella.
