Sensores de nivel de agua de presión diferencial para la seguridad de presas: 7 ventajas de ingeniería explicadas

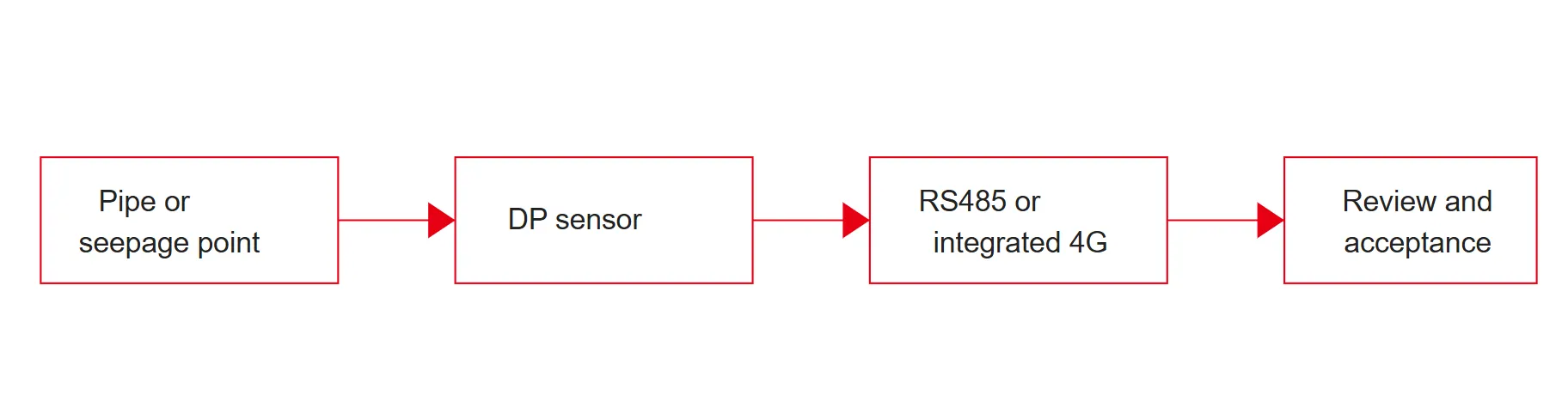

Figura: una ventaja de ingeniería se logra solo cuando el punto, el sensor, la ruta de datos y el proceso de revisión se especifican juntos.

Ventaja 2: Datos de tendencia estables para la interpretación del nivel de agua y la presión de filtración

Los sensores de presión diferencial ayudan a los equipos de represas a leer tendencias en lugar de valores aislados. Esto es importante porque la filtración y el comportamiento interno del agua a menudo adquieren significado a través de la persistencia y la relación, no a través de un punto dramático. Un aumento modesto puede ser importante si continúa durante días, responde demasiado lentamente después del agotamiento del embalse o deja de igualar el comportamiento del drenaje cercano.

Los datos de tendencias estables respaldan una mejor interpretación en tres situaciones comunes. Primero, cuando un cambio en el nivel del embalse debería producir una respuesta interna predecible pero no lo hace. En segundo lugar, cuando un punto de monitoreo relacionado con filtraciones se recupera demasiado lentamente después de que cambian las condiciones de lluvia o descarga. En tercer lugar, cuando un punto comienza a divergir de puntos cercanos que normalmente se mueven juntos. Estos son los tipos de patrones que conducen a una inspección más detallada antes de que se desarrolle un problema mayor.

La resolución del nivel de agua a nivel milimétrico en la línea JMYC-67XXAD le brinda al sitio un registro de tendencias más preciso con el cual trabajar, mientras que la precisión de escala completa del 0,2 por ciento indicada para ese modelo ayuda a determinar si el instrumento es adecuado para la tarea de monitoreo. No se trata de citar las cifras por sí mismas. El punto es que una buena resolución y una producción estable mejoran la forma en que se revisan los cambios pequeños pero persistentes a lo largo del tiempo.

Ventaja 3: Soporte directo para alertas de seguridad y reglas de advertencia en tiempo real

Un sensor se vuelve mucho más útil cuando admite lógica de advertencia en lugar de solo recopilar lecturas. Los flujos de trabajo de alerta de presas generalmente se basan en tres familias de reglas: umbrales absolutos, umbrales de tasa de cambio y verificaciones cruzadas con canales de monitoreo relacionados. Los sensores de nivel de agua de presión diferencial ayudan porque su salida se puede incorporar directamente a esta estructura de reglas mediante la recopilación de datos remota o por cable.

Eso es importante desde el punto de vista operativo. Es posible que un aumento del nivel del depósito durante una ventana de control normal no requiera acción. Un rápido aumento interno en un punto relacionado con la filtración, especialmente cuando no coincide con el comportamiento de drenaje esperado, puede merecer una verificación de campo. Un sistema de advertencia útil necesita los datos del sensor a tiempo, en un formato consistente y en una plataforma donde la regla pueda activarse sin esperar una transferencia manual de datos.

La gama de productos de Kingmach relacionados con represas incluye Módulo de adquisición JMZX-XXGH y un plataforma de monitoreo que admite el manejo centralizado de datos y la configuración de reglas de alarma. Para un comprador, eso significa que el sensor de nivel de agua se puede revisar como parte de una ruta de datos completa: detección, adquisición, transmisión, almacenamiento, revisión de tendencias y entrega de alertas.

Ventaja 4: Implementación flexible en arquitecturas de monitoreo remoto 4G y RS485 cableado

No todos los sitios de presas tienen las mismas condiciones de comunicación. Algunos ya cuentan con gabinetes, energía y una red central de registro. Otros necesitan puntos remotos donde tender el cable aumentaría los costos de campo o ralentizaría el despliegue. Los sensores de nivel de agua de presión diferencial pueden funcionar en ambas disposiciones cuando el modelo coincide con el plan de comunicación.

En la familia JMYC-67, el JMYC-67XXAD incorpora una arquitectura RS485 cableada, lo que resulta útil cuando el sitio ya cuenta con una red troncal de adquisición estable y desea una integración directa en un módulo central. El JMYC-67XXAWL toma una ruta diferente al combinar una DTU 4G incorporada con energía de batería interna. Esto reduce el hardware de comunicación de campo separado y puede ayudar en puntos de monitoreo desatendidos o ampliamente distribuidos.

Esta diferencia afecta más que el tiempo de instalación. Cambia la planificación de mantenimiento, la estrategia de repuestos, el manejo de fallas de comunicación y la frecuencia con la que el sitio puede tomar muestras de manera realista sin crear una carga de energía. Un comprador que compare estas opciones debe revisar la ruta de comunicación y la ruta de energía antes de comparar el precio, porque esas dos decisiones determinan la carga operativa de por vida del punto de monitoreo.

Ventaja 5: Mayor idoneidad a largo plazo en condiciones de campo húmedo, enterrado y desatendido

Los equipos de monitoreo de presas a menudo viven en condiciones exigentes durante largos períodos. Los entornos húmedos, los puntos de instalación enterrados y la exposición a la intemperie ejercen una presión constante sobre los sellos, cables, carcasas y conectores. Un instrumento de nivel de agua utilizado en este entorno debe seguir siendo legible en esas condiciones, no solo verse bien en una breve revisión de las especificaciones.

Aquí es donde la resistencia al agua, el diseño del cable, el método de instalación y el funcionamiento de bajo mantenimiento se convierten en factores de compra prácticos. Tanto el JMYC-67XXAD como el JMYC-67XXAWL están colocados con protección IP68, y el modelo AWL integrado también agrega una ruta de implementación desatendida basada en batería con duración de la batería vinculada al intervalo de muestreo. Eso afecta directamente la frecuencia con la que un punto remoto necesita servicio.

Para el comprador de una represa, estos detalles deben convertirse en preguntas sobre mantenimiento. ¿Con qué frecuencia es necesario visitar el punto? ¿Cómo se protege el camino ventilado? ¿Cómo se separan los datos faltantes de los datos anormales? ¿Cómo se programa el cambio de batería con la frecuencia de alerta deseada? Esas preguntas son más útiles que repetir una larga lista de parámetros sin significado de campo.

Ventaja 6: Integración más sencilla con piezómetros, módulos de adquisición y software de monitoreo de presas

El control del nivel del agua en una presa rara vez se interpreta de forma aislada. A menudo se encuentra junto a piezómetros de cuerda vibrante, instrumentos de filtración, sensores de deformación y software centralizado que ayuda a los ingenieros a comparar lecturas de diferentes partes de la estructura. Los sensores de nivel de agua de presión diferencial respaldan esta visión más amplia cuando pueden compartir una ruta de datos con los otros instrumentos del sistema.

En la gama Kingmach, la serie JMYC-67 se revisa naturalmente junto a la Piezómetro de cuerda vibratoria JMZX-55XXHAT , el módulo de adquisición JMZX-XXGH y la plataforma del sistema de monitoreo. Esa combinación es importante porque le da al sitio una mejor oportunidad de leer el nivel del agua, la presión de los poros y los canales relacionados dentro de un flujo de trabajo de revisión en lugar de distribuirlos entre herramientas desconectadas.

Para los equipos de adquisiciones, las preguntas sobre integración deben escribirse directamente en la solicitud de cotización. Confirme el formato de comunicación, la compatibilidad del registrador, el método de direccionamiento, el intervalo de muestreo, el destino de la alarma y si el software puede comparar el punto con los canales relacionados. Esos elementos determinan si el sensor se comportará como parte de un sistema de monitoreo o seguirá siendo una fuente de datos aislada.

Ventaja 7: Decisiones de comprador más útiles a través de datos mensurables y criterios de solicitud de cotización claros

Una de las ventajas más prácticas de un sensor de nivel de agua de presión diferencial es que le brinda al comprador criterios mensurables para la especificación y aceptación. En lugar de una solicitud amplia de un dispositivo de nivel de agua, el proyecto puede definir el tipo de punto, el alcance, la ruta de comunicación, las condiciones de energía, la exposición ambiental, el intervalo de registro y las expectativas de respuesta en un lenguaje técnico que se conecte con el plano del sitio.

Esto conduce a una solicitud de cotización más limpia y a una mejor discusión con los proveedores. El comprador puede preguntar si el sensor está diseñado para tubos integrados o posiciones en aguas abiertas, si la salida es RS485 o 4G incorporada, si el nivel de protección coincide con el entorno de campo y si la lectura se utilizará solo para revisión de tendencias o se vinculará directamente a las alarmas. Cada respuesta afecta el modelo correcto y el enfoque de implementación correcto.

Cómo seleccionar un sensor de nivel de agua de presión diferencial para proyectos de monitoreo de presas

La selección debe comenzar con el punto de monitoreo, no con el catálogo. Defina si el punto está dentro de un tubo de nivel de agua integrado, una salida de alivio de presión, una posición de observación relacionada con filtraciones o un punto hidrológico remoto. Luego defina cómo viajarán los datos, con qué frecuencia deben informarse y qué tipo de regla de advertencia utilizará la lectura.

A continuación, reduzca el ajuste técnico. El alcance, la resolución, la precisión, el método de comunicación, la ruta de alimentación, la temperatura de funcionamiento y el nivel de protección son importantes, pero sólo en relación con el trabajo del sitio. Un sensor integrado 4G puede reducir la carga de campo en un punto remoto, mientras que un modelo RS485 con cable puede ser más práctico en un punto ya conectado a un registrador central.

Finalmente, revise el sensor como parte de la cadena de advertencia completa. Confirme la compatibilidad de la adquisición, la integración de la plataforma, los pasos de puesta en servicio, las comprobaciones básicas y las responsabilidades de mantenimiento. Una buena elección de sensor no es sólo el modelo correcto. Es el modelo que se adapta al punto de monitoreo, la arquitectura del sitio y el proceso de alarma que el equipo realmente utilizará.

Planifique juntos el punto de monitoreo, la ruta de datos y la regla de alerta

Si su proyecto de presa necesita monitoreo del nivel de agua con presión diferencial, defina el tipo de punto, la ruta de comunicación, las condiciones de energía y la lógica de advertencia antes de elegir el modelo. Esto facilita la comparación de las opciones de la serie JMYC-67 y la adaptación del sensor al flujo de trabajo de software y adquisición más amplio.
