Células de carga huecas para monitoreo de anclajes y cables de puentes: guía de selección y especificaciones

Los puentes atirantados, las plataformas de hormigón pretensado y los anclajes de presas dependen de una tensión calibrada con precisión para mantener la integridad estructural. Desviaciones tan pequeñas como el cinco por ciento pueden acelerar la falla por fatiga. También pueden desencadenar una sobrecarga estructural repentina y catastrófica. Los métodos tradicionales de medición de fuerza implican manómetros de gato y pruebas periódicas de despegue. Estos métodos son intermitentes y requieren mucha mano de obra. Además, son totalmente inadecuados para un seguimiento permanente y a largo plazo de la salud estructural. Esta brecha en el monitoreo deja vulnerable a la infraestructura crítica.

La celda de carga hueca proporciona una solución elegante y permanente a este problema. También conocido como celda de carga anular o de orificio pasante, este sensor se ajusta directamente sobre el perno, tendón o varilla de anclaje. Mide la fuerza de compresión de forma continua sin interrumpir el sistema estructural. Este artículo explorará los principios de funcionamiento y las ventajas tecnológicas de estos sensores. También cubrirá la selección de modelos, aplicaciones clave, integración de sistemas y criterios de adquisición críticos.

Cómo funciona realmente una celda de carga hueca de alambre vibrante: explicación del diseño anular de múltiples cuerdas

Los ingenieros deben comprender cómo funciona realmente una celda de carga hueca de cuerda vibrante para especificarla correctamente. El dispositivo se basa en un robusto cuerpo anular. Este anillo de acero elástico se somete a un riguroso tratamiento de estabilidad en varias etapas. Distribuye la carga de compresión uniformemente alrededor de su circunferencia. Este diseño anular elimina los errores de carga excéntrica que frecuentemente afectan a las células de carga de placa plana durante instalaciones desalineadas.

Dentro de este anillo, los fabricantes utilizan una disposición de cuerda vibrante de múltiples cuerdas. Dependiendo de la capacidad, el sensor utiliza configuraciones de cuerdas de tres, cuatro o seis cuerdas. Estas múltiples cuerdas promedian las lecturas de tensión en la sección transversal del anillo. Debido a este diseño, la serie JMZX-3XXXHAT informa cargas con una resolución altamente sensible de 0,1 a 1 KN, incluso con una enorme capacidad de escala completa de 8000 KN.

El mecanismo central es el propio principio de la cuerda vibrante. Cada alambre de acero de ultra alta resistencia se asegura mediante soldadura de anclaje estándar internacional. La frecuencia de excitación del cable es directamente proporcional a su tensión. Esta salida basada en frecuencia permanece completamente inmune a las variaciones de resistencia del cable y a las interferencias electromagnéticas. Esta inmunidad eléctrica es esencial en tramos largos de cables en obras de construcción civiles muy concurridas.

Además, un chip inteligente integrado almacena permanentemente los factores de calibración únicos del sensor. El chip puede registrar hasta 800 registros de medición, incluidas marcas de tiempo, temperaturas y valores de corrección cero. Esta característica permite a los ingenieros realizar una verificación de calibración en campo sin devolver la unidad a la fábrica. Finalmente, un sensor de temperatura incorporado proporciona una corrección automática de la temperatura en cada ciclo de medición. Esto elimina lecturas falsas inducidas térmicamente en instalaciones exteriores o enterradas.

Cuerda vibratoria versus galga extensométrica versus hidráulica: por qué la celda hueca VW gana en monitoreo civil a largo plazo

Los compradores suelen comparar las células de carga huecas basándose únicamente en el precio de compra inicial. Sin embargo, debe evaluar el costo total del seguimiento. Esto incluye la deriva del cero a largo plazo, requisitos de mantenimiento, limitaciones de distancia de la señal y confiabilidad general de los datos.

• Células de carga huecas resistivas (láminas): Estos sensores ofrecen un costo inicial más bajo. Sin embargo, son muy susceptibles a la deriva cero con el tiempo. También sufren cambios de resistencia inducidos por la humedad y dependen en gran medida de amplificadores para longitudes de cable que se extienden más allá de los 50 metros. No son adecuados para un control permanente y sin supervisión.
• Células de carga hidráulica: Estos dispositivos evitan por completo los problemas de interferencias eléctricas. Sin embargo, requieren un mantenimiento frecuente de líquidos. Son propensos a sufrir fugas en instalaciones estructurales empotradas o confinadas. Además, no pueden transmitir lecturas a registradores de datos remotos sin agregar transductores de presión secundarios.
• Células de carga huecas de alambre vibrante: Estos sensores producen una salida de frecuencia que permanece estable durante décadas. Las señales se transmiten perfectamente a lo largo de kilómetros de cables sin distorsión. No requieren ningún gas o fluido de calibración continuo. Están totalmente sellados y son impermeables.

La serie JMZX-3XXXHAT cuenta con una vida útil de 50 años. Para proyectos de infraestructura con una vida útil de activos de 20 a 50 años, la celda hueca de cuerda vibrante es la única tecnología en la que el reemplazo de sensores a mitad del proyecto no es una suposición de planificación requerida.

Tipo de tecnología	Estabilidad a largo plazo	Longitud máxima del cable	Requisito de mantenimiento	Idoneidad integrada
Resistivo (lámina)	Pobre (deriva cero)	< 50 metros	Moderado (calibración)	Bajo
Hidráulico	Moderado	N/A (Requiere transductor)	Alto (controles de fluidos)	Bajo (riesgo de fuga)
Alambre Vibrante	Excelente	> 1.000 metros	Cero (sin mantenimiento)	Alto (completamente sellado)

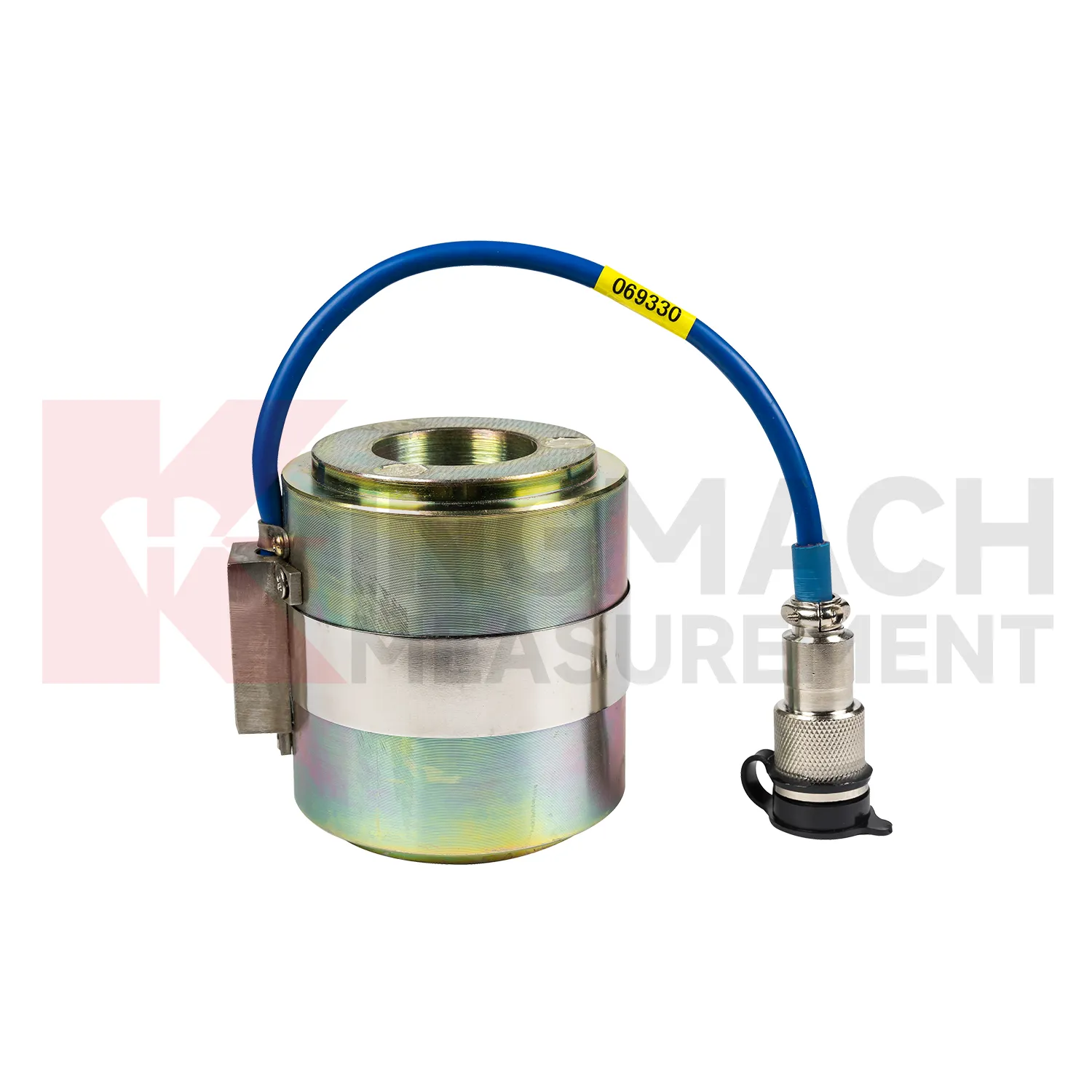

Serie JMZX-3XXXHAT: rango de capacidad, configuración de cuerdas y referencia dimensional

Los ingenieros de adquisiciones necesitan especificaciones precisas para hacer coincidir los sensores con los niveles de carga del proyecto. La serie JMZX-3XXXHAT ofrece un rango completo de capacidad que abarca desde 500 KN hasta 8000 KN en ocho modelos estándar. Esta amplia gama cubre todo, desde anclajes para roca individuales hasta enormes cables para puentes atirantados.

El recuento de cuerdas aumenta de forma inteligente con la capacidad del sensor. Los modelos de hasta 2000 KN utilizan una configuración de tres cuerdas. El modelo de 3.000 KN utiliza cuatro cuerdas. Los modelos con clasificación de 4000 KN y superiores utilizan seis cuerdas. Este escalado estructural mantiene la precisión de la medición a medida que aumenta el diámetro del anillo. La sensibilidad del sensor es de 0,1 KN en el nivel de 500 KN. Pasa a una sensibilidad de 1 KN para todos los modelos superiores a 1000 KN. Esta precisión cumple fácilmente con el requisito típico de ±0,1% que se encuentra en los códigos de monitoreo de cables estructurales.

Estas células de carga presentan una altura compacta que oscila entre 90 y 130 milímetros. Este perfil bajo encaja perfectamente dentro de los conjuntos de placas de soporte y cabezales de anclaje estándar sin requerir modificaciones estructurales. Para diámetros de orificio no estándar o necesidades ambientales únicas, también está disponible un modelo JMZX-3X00 personalizado.

Tabla de referencia del modelo JMZX-3XXXHAT

Modelo	Capacidad	Sensibilidad	Orificio interior (Ø)	Altura	Configuración
JMZX-3405AT	500 nudos	0,1 kN	70 milímetros	90 milímetros	3-chord
JMZX-3410AT	1.000 KN	1 kN	100 milímetros	90 milímetros	3-chord
JMZX-3520AT	2.000 KN	1 kN	140mm	120 milímetros	3-chord
JMZX-3530AT	3.000 KN	1 kN	170 milímetros	120 milímetros	4-chord
JMZX-3540AT	4.000 KN	1 kN	200 milímetros	130 milímetros	6-chord
JMZX-3550AT	5.000 KN	1 kN	220 milímetros	130 milímetros	6-chord
JMZX-3560AT	6.000 KN	1 kN	240 milímetros	130 milímetros	6-chord
JMZX-3580AT	8.000 KN	1 kN	280 milímetros	130 milímetros	6-chord

Dónde se implementan las celdas de carga huecas: seis escenarios de ingeniería de alto riesgo

Los ingenieros implementan células de carga huecas en una variedad de entornos de alto riesgo. Cada aplicación presenta razones de seguridad específicas y desafíos de monitoreo a largo plazo.

• Puentes atirantados y colgantes: Los cables atirantados deben permanecer entre el 3 y el 5 por ciento de su tensión de diseño para garantizar el cumplimiento de la vida útil ante la fatiga. Las células de carga huecas de cuerda vibratoria se encuentran permanentemente en la zona de anclaje. Proporcionan datos continuos de fuerza del cable directamente a los sistemas de gestión de puentes. Esto reemplaza por completo las costosas y periódicas pruebas de despegue.
• Estructuras de Hormigón Postensado: La pérdida de fuerza del tendón se produce progresivamente debido a la fluencia, la contracción y la relajación en puentes de hormigón y estructuras de contención nuclear. Las células de carga anulares integradas se asientan sobre la placa de soporte del anclaje. Realizan un seguimiento de la evolución de la fuerza a largo plazo. Estos datos informan directamente futuras decisiones de retensado.
• Anclajes de presas y taludes: Los pernos para roca y los anclajes con lechada estabilizan los estribos de presas y cortan pendientes. Estos son elementos críticos de seguridad. El JMZX-3XXXHAT impermeable y resistente a la corrosión se adapta perfectamente al monitoreo a largo plazo en condiciones de suelo saturado, enterrado o sumergido.
• Construcción de ferrocarriles y carreteras: Los muros de contención y los muros de clavos para el suelo utilizan sistemas de anclaje temporales y permanentes. Estos sistemas requieren una verificación de carga precisa durante las pruebas de aceptación y durante el servicio activo. La célula de carga hueca realiza ambas tareas como una única unidad instalada.
• Cimentaciones de torres eólicas: Los técnicos deben verificar y monitorear la pretensión de los pernos de anclaje en las bridas de la base de la torre de un aerogenerador. Las células de carga huecas proporcionan una medición directa y no intrusiva. No requieren absolutamente ninguna modificación en el sistema de pernos de anclaje.
• Sistemas de elevación y grúas: Las celdas huecas montadas en grilletes o horquillas miden cargas dinámicas y estáticas en equipos de elevación pesados. Las dimensiones compactas y la salida digital son muy valoradas en este mercado secundario industrial.

Del sensor al tablero: integración de celdas de carga huecas en un sistema de datos SHM completo

Una única celda de carga hueca es tan útil como el sistema de datos que la rodea. Debe integrar estos sensores en un sistema completo de monitoreo de salud estructural de extremo a extremo.

• Lectura bajo demanda: Las unidades de lectura de cuerda vibrante compatibles con Kingmach muestran valores de carga directa en kilonewtons (KN). Leen los factores de calibración almacenados directamente desde el chip de memoria del sensor. No necesita tablas de calibración de papel externas en el lugar de trabajo.
• Adquisición de datos automatizada: Los registradores de datos multicanal admiten conjuntos de sensores JMZX-3XXXHAT cableados por bus. Ofrecen intervalos de sondeo configurables, umbrales de alarma y opciones de telemetría remota como 4G, LoRa o Ethernet. Esto permite una verdadera monitorización desatendida las 24 horas del día, los 7 días de la semana, de conjuntos de cables masivos.
• Cables de instrumentación: Los cables VW blindados Kingmach preservan la integridad de la señal a la perfección. Funcionan perfectamente en recorridos de varios cientos de metros en entornos de construcción civil eléctricamente ruidosos.
• Software de visualización: Los paneles de software en tiempo real muestran tendencias de carga y valores corregidos de temperatura. Generan alertas automáticas de sobrecarga y facilitan el análisis de tendencias históricas. Esto respalda directamente las evaluaciones de seguridad estructural y los flujos de trabajo de mantenimiento.

Especificar el sensor, el registrador y el software de un fabricante unificado elimina los riesgos de compatibilidad del firmware. También simplifica drásticamente las escalaciones de soporte técnico en proyectos internacionales.

Especificación y abastecimiento de una celda de carga hueca: seis preguntas que todo comprador internacional debería hacerse

Los equipos de adquisiciones internacionales necesitan un marco objetivo para evaluar a los fabricantes de sensores chinos. Debe hacerse seis preguntas fundamentales al adquirir una celda de carga hueca.

1. ¿El sensor cuenta con certificación rastreable?
Debe exigir el cumplimiento estricto de estándares como GB/T 13606-2007 y DL/T 269-2022. Los sensores verificados por terceros reducen significativamente la fricción en la aprobación de proyectos.

2. ¿La calibración es trazable directamente hasta el dispositivo?
La celda de carga hueca Kingmach almacena constantes de calibración en un chip integrado. Esto elimina la dependencia de los registros en papel. Permite una fácil verificación en campo con una unidad de lectura estándar.

3. ¿Cuál es la vida útil indicada?
Debe insistir en una figura de vida de diseño formalmente documentada. La vida útil de diseño de 50 años de la celda de carga hueca Kingmach debería servir como base contractual, no sólo como garantía verbal.

4. ¿Puede el proveedor personalizar el producto?
Los proyectos de infraestructura a menudo requieren diámetros de orificio no estándar, rangos de capacidad específicos o tipos de conectores únicos. Un fabricante con sólidas capacidades de diseño interno responderá en días en lugar de meses.

5. ¿Cómo es el soporte posventa?
Busque una línea directa técnica las 24 horas, los 7 días de la semana, con un tiempo de respuesta inicial de una hora. Los problemas complejos deben resolverse en un plazo de 48 horas. Esta capacidad de respuesta es fundamental para proyectos de infraestructura viva.

6. ¿El cronograma de entrega está respaldado contractualmente?
El proveedor deberá ofrecer modelos estándar en stock en un plazo de 48 horas. Los pedidos a escala de proyecto requieren cronogramas contractuales estrictos y actualizaciones periódicas del progreso de fabricación.

Elegir la confianza en lugar de las conjeturas: su marco de decisión y el siguiente paso

Las células de carga huecas transforman fundamentalmente el control de la fuerza del cable. Reemplazan los ejercicios de prueba periódicos e intrusivos con un sistema de seguridad continuo y automatizado. Debe seguir un marco de decisión claro. Primero, confirme su tipo de carga y capacidad general. En segundo lugar, seleccione la configuración de acordes adecuada. En tercer lugar, verifique el diámetro exacto del orificio para su tendón o anclaje específico. Cuarto, confirme sus requisitos de impermeabilización y temperatura. Finalmente, integre el sensor con un registrador de datos confiable y un software de visualización.

La vida útil diseñada de 50 años de la celda de carga hueca Kingmach proporciona un valor increíble a largo plazo. El costo total de propiedad incluye reinstalaciones y recalibraciones evitadas y pérdida de datos evitada. Este costo a largo plazo es sustancialmente menor que el de las tecnologías de láminas alternativas más baratas. Si no está seguro de qué modelo JMZX-3XXXHAT se adapta a su proyecto, puede compartir sus especificaciones con el equipo de ingeniería de Kingmach. Le proporcionaremos una recomendación de modelo gratuita y un presupuesto personalizado.

¿Está planificando un puente atirantado o un proyecto de anclaje? Obtenga una recomendación de sensor gratuita + una cotización personalizada de los ingenieros de Kingmach: respuesta dentro de las 24 horas.
🔗 [ Obtenga mi recomendación gratuita → ]
📧 [email protected]

Preguntas frecuentes

1. ¿Cuál es la diferencia entre una celda de carga hueca y una celda de carga sólida?

Una celda de carga hueca presenta un orificio central que permite que un perno o cable pase completamente a través de él, midiendo la tensión al reaccionar contra una placa de anclaje. Una celda de carga sólida carece de este orificio central y generalmente mide la compresión o tensión directa en línea.

2. ¿Cómo se instala una celda de carga hueca en un tendón postensado?

Deslice el sensor anular directamente sobre el tendón o la varilla de anclaje antes de fijar la cabeza del anclaje y la placa de soporte. La celda de carga se encuentra firmemente intercalada entre la estructura de concreto y el bloque de anclaje de acero.

3. ¿Se pueden utilizar células de carga huecas para medir la carga dinámica?

Las celdas de carga huecas de alambre vibrante destacan en cargas estáticas y de variación lenta debido al tiempo físico requerido para barrer la frecuencia del alambre. Para cargas dinámicas de alta frecuencia, generalmente se prefieren láminas resistivas o celdas de carga piezoeléctricas.

4. ¿Qué longitud de cable soporta una celda de carga hueca de cuerda vibrante?

Debido a que utilizan una salida basada en frecuencia en lugar de una señal de voltaje, los sensores de cuerda vibrante pueden transmitir fácilmente datos precisos a través de cables blindados que superan los 1000 metros sin pérdida ni distorsión de la señal.

5. ¿Cómo mejora un diseño de cuerdas múltiples la precisión de la celda de carga?

Un diseño de múltiples cuerdas espacia varias cuerdas vibratorias independientes de manera uniforme alrededor de la circunferencia interna de la celda de carga. Esto promedia las mediciones de tensión a través del anillo, lo que elimina activamente los errores causados ​​por cargas descentradas o excéntricas.

6. ¿Puedo combinar células de carga huecas con galgas extensométricas de cuerda vibrante en un solo sistema de monitoreo?

Sí. Las células de carga huecas y las galgas extensométricas de cuerda vibrante suelen estar integradas en el mismo sistema de monitorización. La celda de carga mide la fuerza aplicada, mientras que el extensómetro mide la deformación estructural, proporcionando datos complementarios para una evaluación del rendimiento más precisa.

7. ¿Cuál es la diferencia entre configuraciones de múltiples acordes y de un solo acorde, y cuándo debo elegir cada una?

Una configuración de un solo cordón mide la carga en una ubicación específica y es adecuada para aplicaciones sencillas de monitoreo de carga. Una configuración de múltiples cuerdas monitorea las cargas en múltiples miembros o puntos, lo que la hace ideal para estructuras complejas donde la distribución y el equilibrio de la carga son críticos.

8. ¿Cómo verifico el estado del sensor a largo plazo sin retirar la unidad instalada?

El estado del sensor a largo plazo se puede verificar mediante comprobaciones periódicas del cero, análisis de tendencias de datos históricos, comparación con sensores adyacentes e inspección de rutina de cables y conexiones. Estos métodos ayudan a detectar posibles desviaciones o problemas de rendimiento sin retirar el sensor de servicio.

9. ¿Qué servicios de garantía y recalibración ofrece Kingmach a nivel internacional?

Kingmach apoya a los clientes internacionales con consultas técnicas, orientación en la instalación, asistencia en la puesta en marcha y servicio posventa durante todo el ciclo de vida del proyecto. Todas las celdas de carga se suministran con datos de calibración de fábrica y documentación de calidad. Para programas de monitoreo a largo plazo, Kingmach puede brindar soporte de verificación de calibración, recomendaciones de evaluación del desempeño y asistencia técnica para ayudar a mantener la confiabilidad de las mediciones. Los clientes pueden comunicarse directamente con el equipo de ingeniería para solucionar problemas, planificar reemplazos y brindar soporte para la optimización del sistema cuando sea necesario.

---

Escrito por Kingmach Engineering Team: apoyando proyectos de infraestructura en todo el mundo desde 2001
