Comprensión de los 9 tipos de celdas de carga: una guía de selección de ingeniería

El tipo de celda de carga no es una elección de producto, es una decisión de ingeniería

En cimientos de pilotes de puentes, sistemas de soporte de túneles, proyectos de seguridad de presas y monitoreo de pozos de cimentación profundos, el costo de elegir el sensor incorrecto, incluso una sola vez, supera con creces el ahorro de un precio de adquisición más bajo. Seleccionar un sensor de carga no se trata simplemente de “qué marca comprar”, sino más bien de “qué principio físico coincide con mi estructura de carga”. Este artículo revisa nueve productos de sensores de Kingmach, que cubren tecnologías de cuerda vibrante (VW) y presión diferencial, para ayudar a los ingenieros a combinar con precisión los equipos en función de los parámetros físicos reales medidos, como fuerza concentrada, tensión distribuida, presión de poro y nivel de agua, y evitar el error común de elegir sensores que simplemente “parecen similares”.”

Referencia rápida del producto (localizador rápido)

Cantidad física medida	Sensor recomendado	Tecnología central
Fuerza concentrada: orificio pasante para varilla/cable	Celda de carga hueca JMZX-3XXXHAT	VW, estructura anular de varias cuerdas
Fuerza concentrada: compresión directa	Celda de carga sólida JMZX-35XXHAT	VW, estructura sólida multicuerda
Fuerza axial: monitoreo a largo plazo de varillas/cables	Medidor de fuerza axial JMZX-38XXAT	VW, aislamiento de tensión
Fuerza axial: etapa de construcción	Medidor de fuerza axial de encofrado	VW, Construcción duradera
Presión de tierra distribuida	Celda de presión de tierra JMZX-50XXAT / 51XXAT	VW, superficie de apoyo de presión de gran superficie
Presión del agua de los poros: capa profunda	Piezómetro JMZX-55XXHAT	VW, tipo integrado
Nivel de agua: tubo de observación con cable	Medidor de nivel de agua JMYC-67XXAD	Presión diferencial, RS485
Nivel de agua: área inalámbrica/remota	Medidor de nivel de agua JMYC-67XXAWL	Presión diferencial, 4G

Las tecnologías de detección detrás de la gama

Dos tecnologías de detección distintas cubren esta amplia gama de nueve productos. La tecnología de cuerda vibrante (VW) proporciona la base para todos los sensores de fuerza estructural y piezómetros. En el interior de un sensor VW, un cable de acero tensado vibra a una frecuencia natural. La deformación del elemento elástico circundante bajo carga cambia la tensión del cable, lo que altera su frecuencia de vibración. Esta relación medible de frecuencia y fuerza constituye la base de la medición. La tecnología de VW domina las aplicaciones de monitoreo de salud estructural y geotécnica (SHM). Su salida basada en frecuencia permanece completamente inmune a las variaciones de resistencia del cable, el ingreso de humedad y la interferencia electromagnética (EMI). Estas condiciones exactas frecuentemente invalidan los sensores de galgas extensométricas resistivas en instalaciones de campo enterradas, sumergidas y de largo plazo.

La segunda familia utiliza tecnología de detección de presión diferencial. Un diafragma sensible a la presión se desvía bajo la presión hidrostática del líquido. Una CPU integrada y un convertidor AD de 16 bits transforman esta desviación física en un valor digital del nivel del agua. Esta tecnología es ideal para el control del nivel de aguas abiertas. Un diseño de cable ventilado elimina la interferencia atmosférica para que el sensor funcione con precisión en presencia de variación barométrica. Estos sensores emiten señales digitales inalámbricas 4G o RS485 para estaciones remotas desatendidas y logran una resolución de nivel milimétrico en tubos de nivel de agua. Los piezómetros de cuerda vibrante simplemente no están diseñados para cumplir con estos requisitos específicos de rendimiento en aguas abiertas. En última instancia, la tecnología central proporciona la plataforma, pero la configuración de fuerza específica del proyecto determina el tipo exacto de producto requerido.

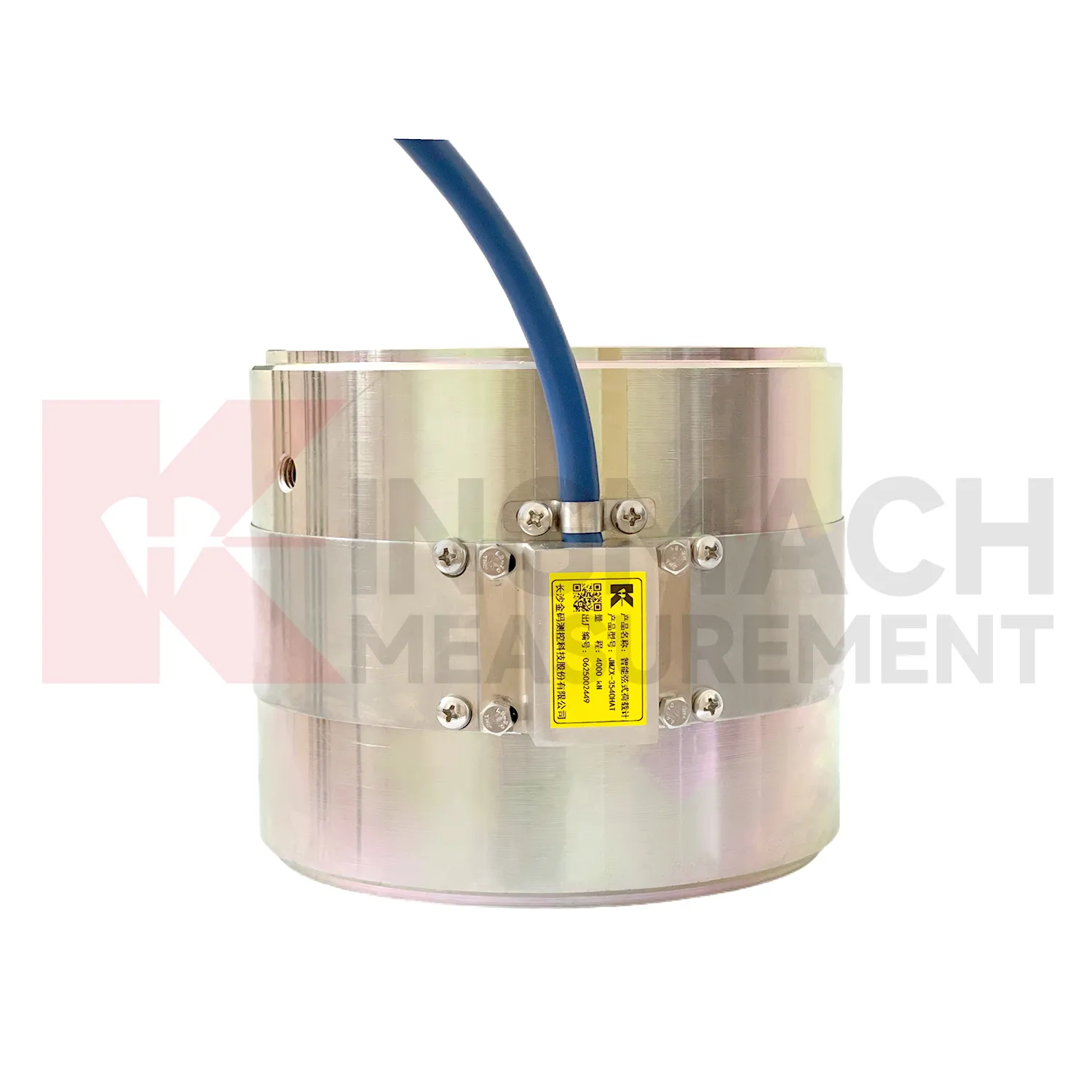

Tipo 1: Celda de carga sólida: el inserto de compresión estructural

La celda de carga sólida transporta la carga estructural directamente en lugar de simplemente detectarla.

Cargar ruta: La fuerza ingresa a la cara de apoyo superior del sensor. Luego, la fuerza viaja a través de toda el área de la sección transversal del cuerpo sólido de acero elástico. Finalmente, la fuerza sale a través de la cara de apoyo inferior.

Aplicaciones: Los ingenieros utilizan este tipo para monitorear el asiento de los cojinetes de los pilares de los puentes y probar la carga de los pilotes. En las pruebas de pilotes, la carga de prueba completa pasa completamente a través del cuerpo de la celda. También sirve para la verificación de la fuerza del gato hidráulico en operaciones de postensado y monitoreo de compresión en obras temporales.

Especificaciones clave: Las capacidades varían de 1.000 a 10.000 kN con una resolución estricta de 0,1 kN en todo el rango. Los modelos cuentan con una configuración de 3 cuerdas para rangos más bajos y una configuración de 6 cuerdas para rangos más altos. La temperatura de funcionamiento oscila entre -30°C y +80°C. La unidad tolera una sobrecarga del 300 al 400% de su capacidad nominal. Un chip HAT integrado almacena coeficientes de calibración, corrige automáticamente la temperatura y guarda 600 registros de medición. El sensor cuenta con la certificación GB/T 13606-2007.

Límite duro: esta celda presenta un diseño sólido sin orificio central. Los usuarios no pueden instalarlo en ninguna varilla o cable que deba pasar por el sensor. Intentar esta adaptación crea una carga excéntrica que invalida todas las mediciones registradas.

Tipo 2: celda de carga hueca: el monitor de anclaje de varilla pasante

La celda de carga hueca proporciona un diseño anular con una vida útil de 50 años.

Cargar ruta: El sensor presenta un cuerpo anular o en forma de anillo con un orificio central. Una varilla, perno o tendón pasa a través de este orificio sin entrar nunca en contacto con la pared interna. La tuerca estructural o placa de anclaje se apoya directamente sobre la cara anular. El cuerpo del anillo se comprime uniformemente alrededor de su circunferencia y múltiples cuerdas VW promedian la señal en todo el anillo.

Aplicaciones: Las aplicaciones comunes incluyen el monitoreo de anclajes pretensados ​​y pernos de roca. Mide eficazmente la fuerza del cable en puentes y muros de contención. Los ingenieros confían en él para monitorear la fuerza del anclaje de presas e hidroeléctricas. Es ideal para el monitoreo de modernizaciones en estructuras existentes porque no requiere el desmontaje del miembro estructural.

Especificaciones clave: Las capacidades estándar varían de 500 a 8000 kN, aunque siguen estando disponibles modelos personalizados. Utiliza una configuración de medición de 3 a 6 cuerdas. La vida útil diseñada es de 50 años. Esta longevidad se basa en un cuerpo de acero elástico tratado con estabilidad en varias etapas, cables VW de resistencia ultraalta y soldadura de anclaje estándar internacional. El chip HAT integrado guarda activamente 800 registros de medición. Posee doble certificación según GB/T 13606-2007 y DL/T 269-2022. Este último es un estándar de ingeniería hidráulica que es estrictamente obligatorio para el cumplimiento de proyectos de represas y energía hidroeléctrica.

Límite difícil: La geometría anular requiere una varilla pasante del tamaño correcto. Colocar una celda hueca en una pila de compresión plana sin un miembro pasante produce un campo de tensión no uniforme y genera lecturas muy poco confiables.

4. Tipo 3: medidor de carga de fuerza axial: medición de la fuerza del cable y del puntal a lo largo del tiempo

El medidor de fuerza axial ocupa un nicho de medición distinto entre las celdas sólidas y huecas.

Cargar ruta: El sensor se fija directamente o se sujeta alrededor de un elemento estructural alargado. Mide activamente el componente de fuerza axial a lo largo del eje primario del miembro. El diseño aísla deliberadamente la fuerza axial de cualquier momento de flexión. Una celda de compresión estándar no puede proporcionar esta capacidad de aislamiento crítica.

Aplicaciones: Proporciona monitoreo de la fuerza del cable a largo plazo en puentes atirantados, puentes colgantes y sistemas avanzados de estabilización de pendientes. Monitorea la fuerza de puntal y amarre en muros de contención y excavaciones profundas. También detecta la relajación de la tensión previa y la redistribución de carga en estructuras soportadas por cables durante su vida útil operativa.

Especificaciones clave: El sensor utiliza una detección de cuerda vibrante combinada con un chip inteligente HAT integrado. Los compradores pueden seleccionar entre salida VW convencional o variantes de salida digital RS485 inteligente. La selección simplemente depende de la longitud del cableado y de si el sitio utiliza la recopilación de datos automatizada.

Por qué es importante este tipo: En estructuras soportadas por cables, la redistribución progresiva de la carga causada por la fatiga del cable o el deterioro del anclaje permanece invisible durante la inspección visual de rutina. El medidor de fuerza axial genera datos de tendencias cuantitativas. Estos datos indican a los ingenieros con precisión cuándo un cable se acerca a su umbral de reemplazo años antes de que aparezca cualquier defecto visible en la estructura.

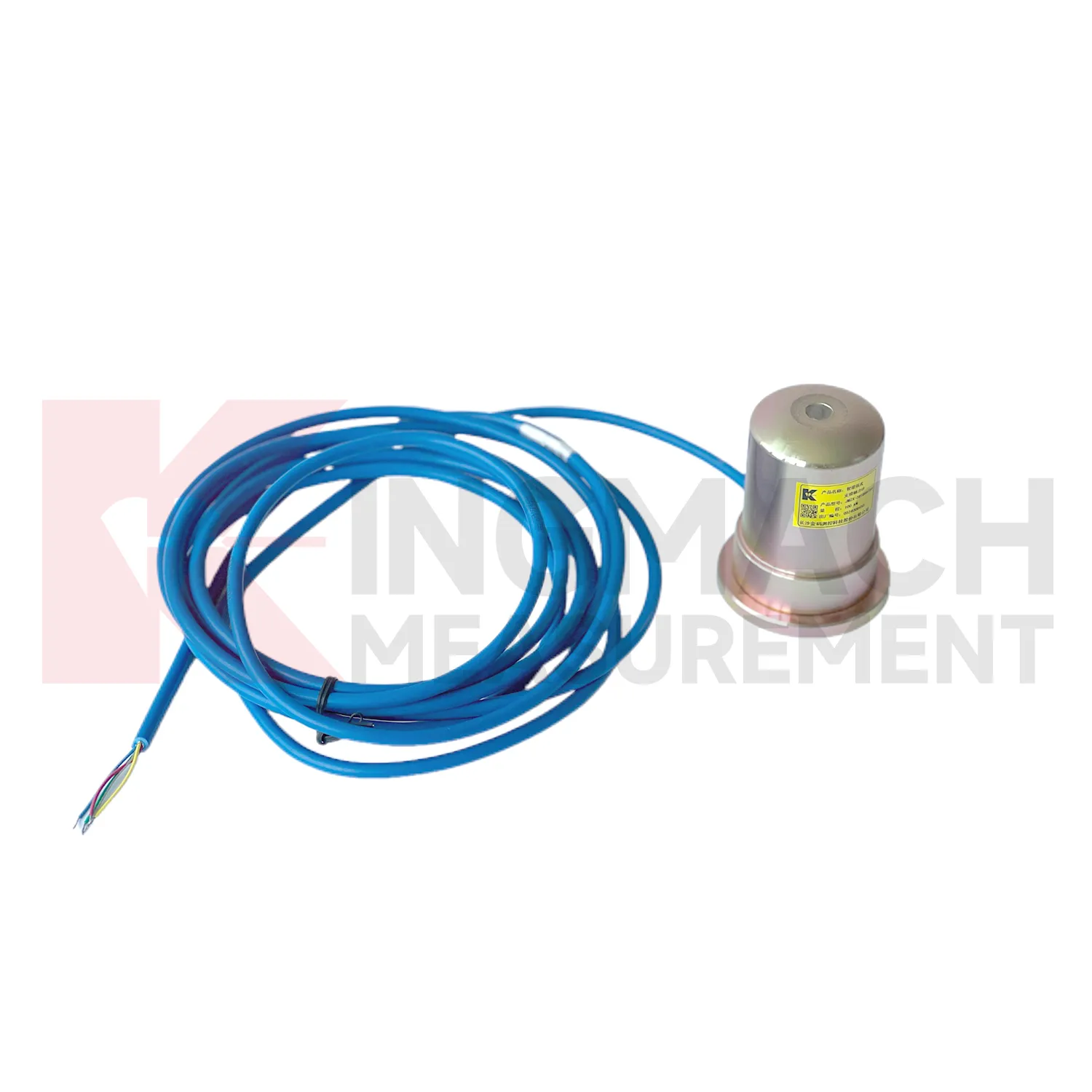

5. Tipo 4: medidor de fuerza axial de encofrado inteligente: seguridad de carga en la fase de construcción

El medidor de fuerza axial de encofrado inteligente sirve para una fase de proyecto y un perfil de usuario completamente diferentes.

Cargar ruta: Utiliza el mismo principio de medición de fuerza axial que el modelo JMZX-38. Sin embargo, los ingenieros optimizaron esta versión específicamente para puntales de encofrado temporales, apuntalamientos y cimbras. Los equipos de obra instalan y retiran el sensor repetidamente a medida que la construcción avanza progresivamente a través de diferentes pisos o secciones.

Aplicaciones: Proporciona monitoreo activo de la carga de puntal del encofrado de concreto durante vertidos importantes. Ofrece monitoreo de la fuerza de apuntalamiento en excavaciones profundas situadas adyacentes a estructuras existentes vulnerables. También proporciona un monitoreo esencial de cimbra para puentes y estructuras elevadas durante su fase de construcción.

Por qué es importante el monitoreo de la fase de construcción: Las fallas de encofrados y cimbras se encuentran entre las causas más comunes de colapso estructural fatal durante la construcción de edificios. Los datos de fuerza axial en tiempo real en los puntales de soporte identifican instantáneamente la redistribución de carga peligrosa. Esta peligrosa redistribución a menudo se debe a una colocación desigual del hormigón, cargas pesadas de grúas adyacentes o asentamientos repentinos de los apuntalamientos. El sensor detecta estas anomalías mucho antes de que la estructura alcance un umbral de falla catastrófica.

Ventaja clave: El fabricante ha diseñado este sensor específicamente para ciclos de instalación increíblemente rápidos y un manejo extremadamente robusto en obras activas. La salida HAT inteligente permite de forma segura la visualización en tiempo real directamente en el sitio sin requerir un sistema de registro de datos dedicado.

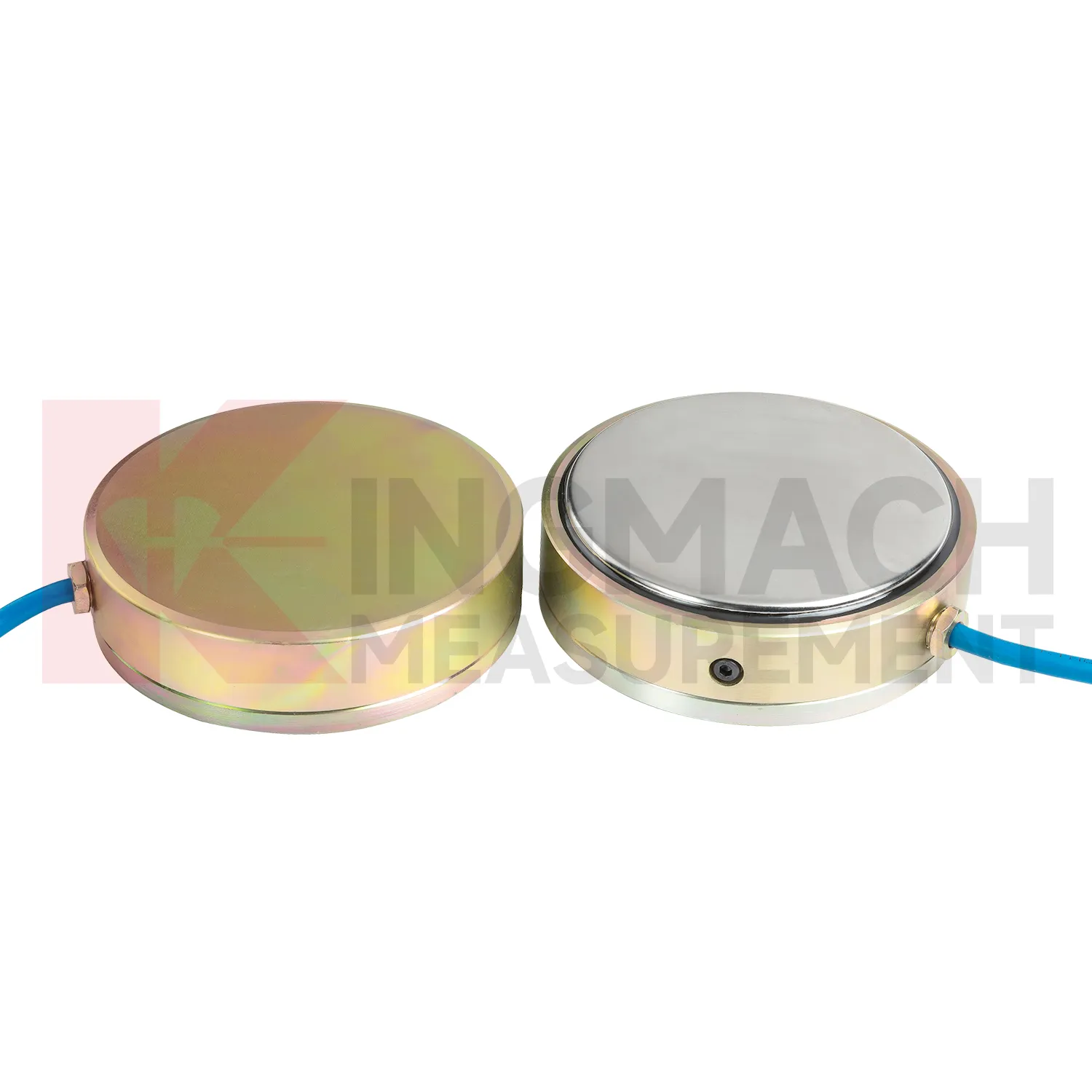

6. Tipo 5: Celda de presión del suelo: medición de la tensión de contacto distribuida del suelo

Las células de presión terrestre resuelven un problema de medición complejo que ningún otro tipo de sensor puede abordar.

El problema de la medición: El suelo aplica una tensión de contacto distribuida a lo largo de una amplia superficie, en lugar de actuar como una carga puntual singular. Una célula de carga convencional colocada en un único punto sólo lee la tensión altamente localizada exactamente en ese punto. Esta lectura local puede ser significativamente mayor o menor que la carga estructural promedio real. La celda de presión del suelo presenta una cara plana excepcionalmente grande. Esta cara grande promedia efectivamente las concentraciones de tensión causadas por una variación severa del tamaño de las partículas, la falta de uniformidad en la compactación y la agrupación aleatoria de agregados.

Dos variantes:

El JMZX-50XXAT sirve como modelo estándar. Supervisa activamente muros de contención, estructuras subterráneas, revestimientos de túneles, terraplenes y losas de cimientos. Mide con precisión cómo el suelo o el material de relleno carga la estructura durante toda la vida útil del monitoreo.

El JMZX-51XXAT es el modelo grande diseñado para aplicaciones de alta carga. Los ingenieros implementan este modelo en terraplenes de presas importantes, cajones de gran diámetro y zonas de relleno estructural muy cargadas. En estos entornos extremos, el área de la cara de la celda estándar representaría significativamente menos que la verdadera distribución de tensiones en profundidad.

Variante de sufijo de cajero automático inteligente: Esta variante incluye un chip HAT integrado para una corrección de temperatura totalmente automatizada y una salida digital confiable. Esta tecnología sigue siendo absolutamente esencial para celdas enterradas profundamente que requieren largos tramos de cable. También es fundamental en sitios que experimentan altas EMI debido a bombas de drenaje pesadas o equipos de excavación activos.

Nota de instalación crítica: Los técnicos deben orientar explícitamente la cara de la celda perpendicular a la dirección de tensión principal primaria. Una celda instalada en un ángulo incorrecto mide un componente de tensión irrelevante en lugar de la tensión específica que el diseñador pretendía monitorear. Este error sigue siendo uno de los errores de aplicación incorrecta de las celdas de presión de tierra más comunes en el campo.

7. Tipos 6: monitoreo de presión de fluido: piezómetro y medidores de nivel de agua

El agua y la presión de los poros funcionan como fuerzas físicas por unidad de área. Medirlos es esencialmente una medición de celda de carga aplicada directamente a un medio fluido. Este proceso se basa en el mismo principio físico pero utiliza un elemento elástico diferente y una geometría de detección distinta.

Subtipo A: Piezómetro inteligente de cuerda vibrante (JMZX-55XXHAT): Este instrumento mide la presión del agua de los poros y la carga dinámica del agua subterránea en pozos y tuberías verticales utilizando sensores VW probados. Los ingenieros lo diseñan para una instalación integrada permanente en lo profundo de formaciones geotécnicas como cimientos de presas, terraplenes, pendientes y túneles. Cuenta con un chip HAT integrado completo con compensación automática de temperatura y salida digital RS485. Esta es la opción principal absoluta cuando los equipos entierran o colocan lechada en el sensor de forma permanente para monitorearlo durante años o incluso décadas. El aumento de la presión de poro a menudo actúa como el primer precursor mensurable de una inestabilidad catastrófica de taludes o falla de los cimientos de la presa. Esta advertencia crítica aparece en los datos días o semanas antes de que ocurra cualquier deformación visible de la superficie.

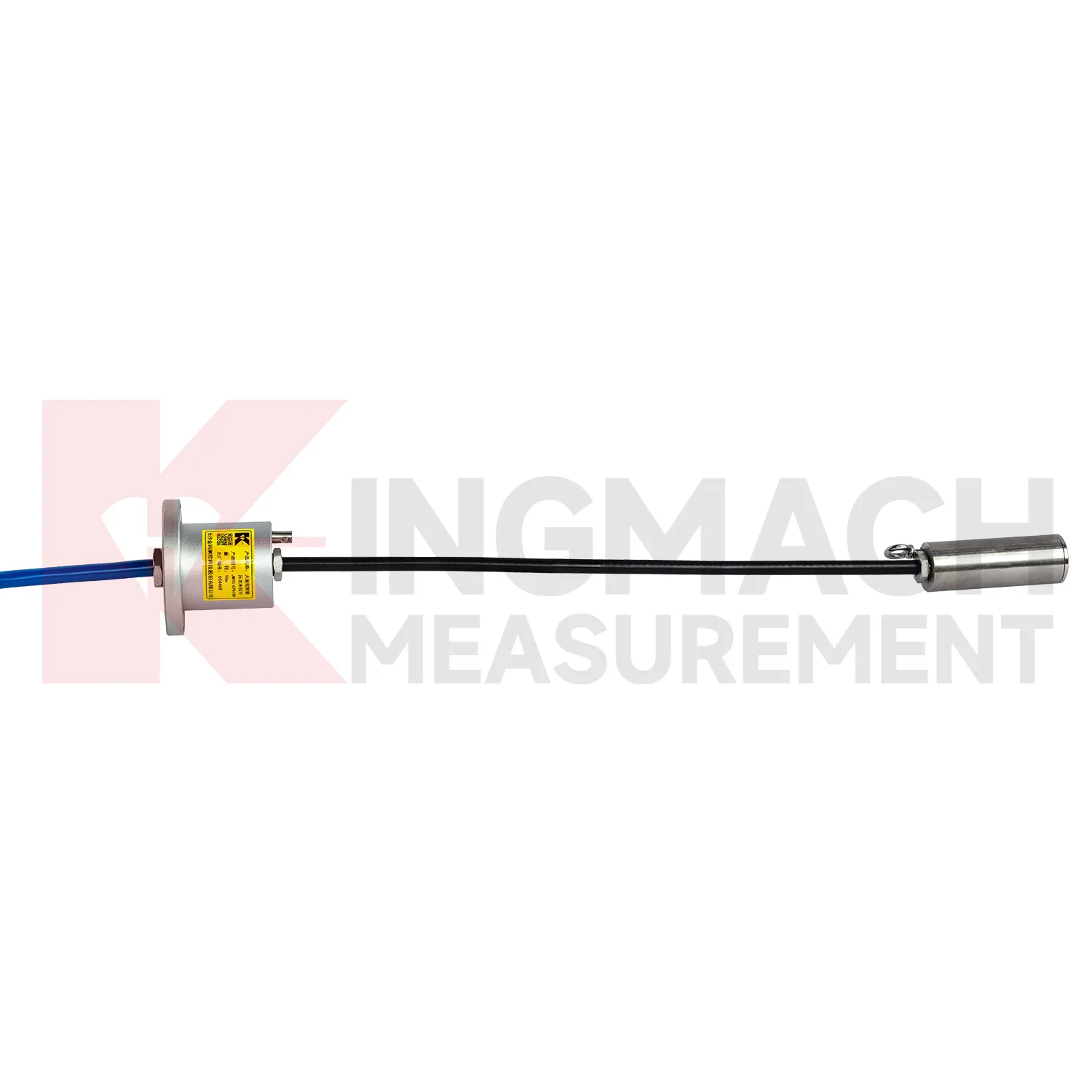

Subtipo B: medidor de nivel de agua de presión diferencial inteligente de amplio rango (JMYC-67XXAD): Este sensor altamente especializado mide la presión de filtración profunda y el nivel de agua con precisión. Los equipos lo instalan en tubos piezómetros preinstalados, salidas de tuberías de alivio de presión y pozos de cimentación blanda. Utiliza tecnología avanzada de presión diferencial combinada con un cable ventilado. Sus dimensiones compactas de φ24 mm × 71,5 mm garantizan que sea lo suficientemente pequeño como para introducirlo suavemente en cualquier tubo de observación estándar. Ofrece una resolución excepcional de 0,1 mm y una precisión de 0,2% FS. Funciona con salida digital RS485 (CC 9-24 V) y funciona en un rango de temperatura de −20 °C a +80 °C. Los ingenieros eligen este modelo cuando una instalación requiere estrictamente una resolución submilimétrica del nivel de agua dentro de un tubo y el sitio ya posee energía cableada junto con una infraestructura de datos RS485.

Subtipo C: medidor de nivel de agua de presión diferencial de amplio rango integrado con 4G (JMYC-67XXAWL): Este modelo representa la última variante de implementación de campo autónoma. Integra a la perfección una DTU inalámbrica 4G, una batería de litio no recargable de alta capacidad de 3,6 V/38 Ah y una pantalla de aplicación móvil dedicada en una unidad muy compacta de 85 mm × 85 mm × 106 mm. Proporciona una resolución confiable de 1 mm y una precisión estricta de ±0,1% FS. Posee certificación oficial según los estándares GB/T 11828.2-2022. La duración de la batería varía agresivamente desde 5 meses en intervalos rápidos de 20 minutos hasta más de 3 años en intervalos de 6 horas. Es la elección perfecta para estaciones de monitoreo hidrológico desatendidas, vigilancia remota de embalses y vastas redes de observación de aguas superficiales/subterráneas donde la infraestructura de cables y energía de red tradicional permanece completamente indisponible.

Tabla de decisión de selección de productos

En los principales programas de seguridad de represas, los equipos de ingeniería implementan habitualmente los tres tipos de presión de fluido simultáneamente. Colocan piezómetros VW profundamente dentro de la cortina de lechada de los cimientos. Instala medidores de nivel de agua RS485 de forma segura dentro de los tubos piezómetros de la galería de inspección. Finalmente, colocan medidores de nivel de agua 4G precisamente en las estaciones de medición de los embalses de superficie. Cada sensor distinto sirve a un punto de medición altamente específico dentro de la misma red integral de monitoreo de seguridad.

8. HAT convencional versus inteligente: la decisión dentro de cada tipo

Cada tipo basado en VW mencionado anteriormente viene en variantes HAT inteligentes tanto convencionales como avanzadas.

La salida VW convencional produce una señal de frecuencia bruta. Esta señal sin procesar requiere absolutamente una unidad de lectura externa o un registrador de datos dedicado para convertir meticulosamente la frecuencia en unidades de ingeniería utilizables. Ofrece el costo unitario inicial más bajo y cuenta con una confiabilidad comprobada establecida durante varias décadas. Representa la opción correcta para pequeños números de sensores, tramos cortos de cables y sitios más antiguos que ya cuentan con una infraestructura de lectura VW existente.

La salida Smart HAT utiliza un chip integrado que entrega valores digitales RS485 completamente calibrados directamente al usuario. Esto elimina cualquier necesidad de acondicionamiento de señal intermedio. La compensación de temperatura ocurre automáticamente. El almacenamiento integrado almacena eficazmente los datos críticos si la conexión principal del registrador se cae o se interrumpe. Es la elección correcta para conjuntos de sensores grandes de más de 20 instrumentos. Tomando como ejemplo un proyecto con 50 sensores durante 10 años, la solución Smart HAT en comparación con un sistema independiente tradicional puede lograr aproximadamente entre un 30% y un 40% de ahorro en cableado y canales de registro de datos, reducir los costos de mantenimiento y viajes en el sitio en aproximadamente un 50% y reducir los costos totales del ciclo de vida entre un 20% y un 25%. Es necesario para tendidos de cable largos de más de 100 metros y sitios altamente automatizados donde la EMI intensa de los equipos de construcción degradaría rápidamente las señales analógicas estándar de VW.

Los medidores de nivel de agua de presión diferencial de la serie JMYC son intrínsecamente inteligentes. No existe ninguna variante convencional para estos instrumentos especializados. El JMYC-67XXAD genera salida RS485 estándar para sistemas automatizados cableados. El JMYC-67XXAWL genera 4G confiable para una implementación desatendida totalmente inalámbrica. La elección entre ellos depende estrictamente de la infraestructura del sitio y no de la capacidad de los sensores centrales.

Si bien los sensores inteligentes cuestan más por unidad por adelantado, reducen drásticamente el costo total de propiedad. Minimizan el número de canales necesarios del registrador de datos, simplifican el cableado complejo y reducen drásticamente la frecuencia de las visitas de mantenimiento. En un sistema de monitoreo de presas estándar de 50 sensores, los ahorros de costos del ciclo de vida a largo plazo en un programa de 10 años generalmente exceden la prima inicial por un margen muy significativo.

El tipo correcto lo define la fuerza, no el catálogo

Cada uno de los nueve productos distintos de esta amplia gama existe porque existe una configuración de fuerza altamente específica en proyectos de ingeniería reales. El tipo correcto nunca es una mera preferencia de producto; sigue siendo una necesidad geométrica absoluta. Los programas serios de monitoreo estructural implementan rutinariamente de tres a cinco tipos diferentes simultáneamente. Una imagen de seguridad estructural completa requiere inherentemente múltiples parámetros de medición, no solo múltiples sensores duplicados del mismo tipo exacto.
