¿Cómo funcionan las galgas extensométricas de cuerda vibrante? Principios y aplicaciones

En términos de monitoreo de seguridad de ingeniería, debe tenerse en cuenta que es posible que no todos los cambios sean evidentes a nivel de superficie. Antes de que se hagan evidentes grietas, desplazamientos u otros daños, es posible que ya haya señales de que la viga de un puente está sometida a tensiones anormales, que una sección de la presa está respondiendo de manera anormal o que el revestimiento de un túnel está sujeto a variaciones de carga. Para las partes interesadas del proyecto, incluidos los propietarios del proyecto, constructores, consultores y especialistas en integración, es importante detectar estos cambios desde el principio.

Precisamente por eso el control de tensiones es tan vital en la ingeniería civil. La cantidad de deformación en un material, que corresponde al alargamiento y la compresión, revela su comportamiento cuando se somete a cargas. En muchos casos, las galgas extensométricas de cuerda vibrante han demostrado ser una de las herramientas más confiables en el campo.

Desde puentes y presas hasta taludes, edificios, túneles, torres eólicas, obras subterráneas e infraestructuras de transporte, la tecnología de cuerda vibrante se utiliza ampliamente cuando es importante controlar la estabilidad y la durabilidad. Contáctenos para obtener más información sobre cómo funcionan las galgas extensométricas de cuerda vibrante, por qué son valoradas en proyectos de ingeniería y dónde se aplican comúnmente. También presentamos una solución montada en superficie para proyectos de monitoreo estructural.

Por qué el monitoreo de deformación por cuerda vibrante se utiliza ampliamente en ingeniería civil

En los grandes proyectos de infraestructura, las condiciones de seguimiento suelen ser exigentes. Los sensores pueden estar expuestos a la intemperie, cambios de temperatura, humedad, polvo, vibraciones y largos períodos de servicio. En estos entornos, los ingenieros no buscan simplemente un sensor que funcione en un laboratorio. Necesitan un método de detección que pueda ofrecer datos estables a lo largo del tiempo en condiciones reales de campo.

Ésta es una de las principales razones por las que la tecnología de cuerda vibrante se utiliza tan ampliamente en el control de la seguridad en ingeniería.

La técnica de medición de los sensores de cuerda vibrante muestra una mejor estabilidad a largo plazo, precisión de medición y consistencia de medición que otras técnicas de medición. El sistema funciona mejor durante períodos de monitoreo prolongados, que necesitan una producción constante durante varios meses o años en lugar de intervalos de prueba cortos.

La confiabilidad de este sistema, que proporciona funciones esenciales de monitoreo para puentes, presas, sistemas de contención, túneles, torres eólicas y obras subterráneas. Los proyectos requieren datos de seguimiento, que permitan evaluar la seguridad, analizar tendencias y planificar el mantenimiento durante toda la vida útil de la estructura.

¿Qué es un extensímetro de cuerda vibrante?

Un medidor de tensión de cuerda vibrante funciona como un sensor de medición de tensión que detecta los cambios de tensión del alambre para determinar los niveles de tensión.

El sensor contiene un cable que se extiende entre dos puntos inmutables. El cuerpo del sensor transmite cualquier deformación que se produzca a la estructura monitorizada. La tensión del alambre sufre alteración debido a este proceso. La frecuencia de vibración del cable cambia según la tensión del cable, lo que genera tensión en la estructura y provoca un cambio de frecuencia sincronizado.

Luego, esta frecuencia puede medirse mediante una unidad de lectura o un registrador de datos y convertirse en datos de ingeniería para su análisis.

En términos simples, un medidor de tensión de cuerda vibrante convierte el movimiento estructural en una señal de frecuencia que puede usarse para monitorear el comportamiento relacionado con la tensión. El sistema se vuelve esencial para proyectos de ingeniería que necesitan mediciones de deformación confiables, precisas y a largo plazo.

¿Cómo funcionan las galgas extensométricas de cuerda vibrante?

El principio de funcionamiento del sistema requiere una demostración paso a paso para una comprensión completa.

1. Ocurre deformación estructural

Un miembro de puente, soporte de acero, superficie de concreto, revestimiento de túnel o sección de torre experimenta carga, cambios de temperatura, movimiento del suelo, vibración u otros impactos estructurales. El material muestra una tensión mensurable porque incluso las deformaciones más pequeñas crean cambios permanentes.

2. El sensor responde a ese movimiento

Cuando el medidor de tensión de cuerda vibrante se instala en la estructura, sigue la deformación de la superficie monitoreada. Si la estructura se estira, el sensor se estira. Si se comprime, el sensor responde en consecuencia.

3. Cambios en la tensión del cable

Dentro del medidor, el cable interno está bajo tensión. A medida que la estructura se deforma, cambia la condición mecánica del alambre. Esto cambia el nivel de tensión en el cable.

4. Cambios en la frecuencia de vibración

El alambre se excita para que vibre y se mide su frecuencia natural. Debido a que la frecuencia está relacionada con la tensión del alambre, cualquier cambio en la tensión inducido por deformación resulta en un cambio en la frecuencia.

5. La frecuencia se convierte en datos de seguimiento

La frecuencia medida es recogida por un instrumento o sistema de monitorización. Luego, los datos pueden procesarse en valores de deformación y ser utilizados por los ingenieros para observar tendencias, evaluar la respuesta estructural e identificar cambios inusuales.

Una ventaja importante de este método es que la medición basada en frecuencia es muy adecuada para el monitoreo de campo, especialmente cuando se trata de cables largos o entornos de sitio complejos. Para grandes proyectos de infraestructura, este beneficio práctico puede resultar muy valioso.

Por qué son útiles los extensímetros de cuerda vibrante montados en superficie

No todos los proyectos permiten instrumentación integrada. En muchas aplicaciones del mundo real, los ingenieros necesitan monitorear las estructuras existentes, los activos rehabilitados o las superficies estructurales accesibles una vez que la construcción ya ha comenzado o se ha completado. En estas situaciones, un extensímetro de cuerda vibratoria montado en superficie puede ser una solución eficaz.

Un modelo de superficie es especialmente útil cuando el objetivo es monitorear la tensión directamente en el exterior de elementos estructurales como miembros de acero, superficies de concreto, marcos de soporte, secciones de torres y otras partes expuestas. Proporciona flexibilidad en la implementación y puede ser adecuado tanto para estructuras recién construidas como para estructuras que ya están en funcionamiento.

Esto hace que las galgas extensométricas de cuerda vibratoria montadas en superficie sean particularmente relevantes para:

• evaluación de la condición estructural
• evaluación de modernización y fortalecimiento
• monitoreo relacionado con el mantenimiento
• observación posterior a la construcción
• Monitoreo de seguridad a largo plazo de componentes accesibles.

Para los compradores de ingeniería, esto significa una opción práctica de sensor que puede adaptarse a una amplia gama de condiciones del proyecto sin requerir una instalación integrada.

Lo que los ingenieros pueden aprender de los datos de deformación de la cuerda vibrante

Una galga extensométrica hace más que generar números. Su valor real radica en lo que esos números revelan sobre la estructura.

Con el monitoreo de la tensión de la cuerda vibrante, los ingenieros pueden comprender mejor:

• cómo responden los miembros estructurales a la carga
• si el comportamiento real coincide con las expectativas de diseño
• cómo cambia el estrés durante las etapas de construcción
• si las medidas de refuerzo o reparación están funcionando según lo previsto
• cómo la temperatura, la carga cíclica o el asentamiento afectan la estructura a lo largo del tiempo
• si las tendencias anormales pueden indicar un riesgo en desarrollo

En muchos proyectos, el mayor valor del monitoreo de deformaciones no es una lectura única, sino el patrón a lo largo del tiempo. El análisis de tendencias ayuda a identificar si una estructura se está comportando normalmente o si es posible que se necesiten más inspecciones y acciones de ingeniería.

Por esta razón, las galgas extensométricas de cuerda vibrante a menudo se integran en sistemas de monitoreo de salud estructural a largo plazo donde la confiabilidad y la continuidad son esenciales.

Aplicaciones típicas en monitoreo de seguridad de ingeniería

Puentes

Los ingenieros utilizan galgas extensométricas de cuerda vibrante en proyectos de puentes para monitorear los componentes estructurales, que incluyen vigas, miembros de acero y elementos relacionados con la plataforma, así como las áreas que son vulnerables al daño por fatiga. Los dispositivos permiten a los ingenieros evaluar cómo reacciona la estructura a las cargas que se producen durante el movimiento del vehículo y a los impactos ambientales.

Represas

Los datos de deformación proporcionan información crucial para monitorear la seguridad de las presas porque permiten a los ingenieros estudiar cómo las estructuras responden a las variaciones de presión y temperatura del agua y a las condiciones operativas extendidas. Este proceso juega un papel vital tanto en la evaluación del desempeño como en los procedimientos de control de seguridad.

Pendientes y estructuras de contención

Los ingenieros utilizan equipos de monitoreo de tensiones para estudiar cómo los sistemas de estabilización de pendientes y las estructuras de contención reaccionan a la presión del suelo, las cargas de soporte y las fuerzas de movimiento.

Edificios y estructuras de gran altura.

Los ingenieros estructurales emplean galgas extensométricas de cuerda vibrante en edificios y torres y sistemas estructurales reforzados para medir la distribución de tensiones y la transferencia de carga, y evaluar técnicas de fortalecimiento.

Túneles e Ingeniería Subterránea

Los sensores instalados en túneles y obras de construcción subterráneas permiten a los ingenieros medir cómo se comportan el sistema de revestimiento del túnel, las estructuras de soporte y las actividades de construcción durante las distintas fases de construcción. El sistema resulta especialmente útil cuando es necesario realizar un seguimiento continuo del estrés.

Torres de viento

Las estructuras de las torres eólicas están sujetas a cargas dinámicas repetidas. El monitoreo de tensiones ayuda a los ingenieros a comprender el comportamiento de las tensiones operativas, la respuesta a la fatiga y el rendimiento estructural a lo largo del tiempo.

Plataformas de carreteras e infraestructura de transporte

En la ingeniería relacionada con el transporte, las galgas extensométricas se pueden aplicar a elementos de soporte y componentes de infraestructura para evaluar los efectos de carga repetida y la respuesta estructural a largo plazo.

Proyecto Kingmach - Puente sobre el río Shanghai-Suzhou-Nantong Yangtze

Qué considerar antes de seleccionar un extensímetro de cuerda vibrante

La elección de un medidor de tensión siempre debe basarse en el objetivo de monitoreo real y la condición del sitio. Antes de comprar, los equipos de proyecto deben considerar varias preguntas clave:

• ¿En qué material se montará el medidor?
• ¿La estructura es nueva, existente o se está fortaleciendo?
• ¿El seguimiento es a corto plazo, periódico o continuo?
• ¿Funcionará el sensor al aire libre o en un ambiente húmedo?
• ¿El proyecto requiere adquisición automática de datos?
• ¿Qué importancia tienen el enrutamiento de los cables y la distancia de transmisión?
• ¿Qué nivel de protección se necesita contra el clima, las vibraciones o las alteraciones del sitio?

Un sensor puede parecer técnicamente adecuado sobre el papel, pero si no coincide con el método de instalación, las condiciones ambientales o el sistema de monitoreo, el desempeño del proyecto puede verse afectado. Es por eso que muchos compradores prefieren trabajar con proveedores que puedan brindar soporte basado en aplicaciones, no solo listados de productos.

Una solución práctica para el monitoreo de deformaciones superficiales estructurales

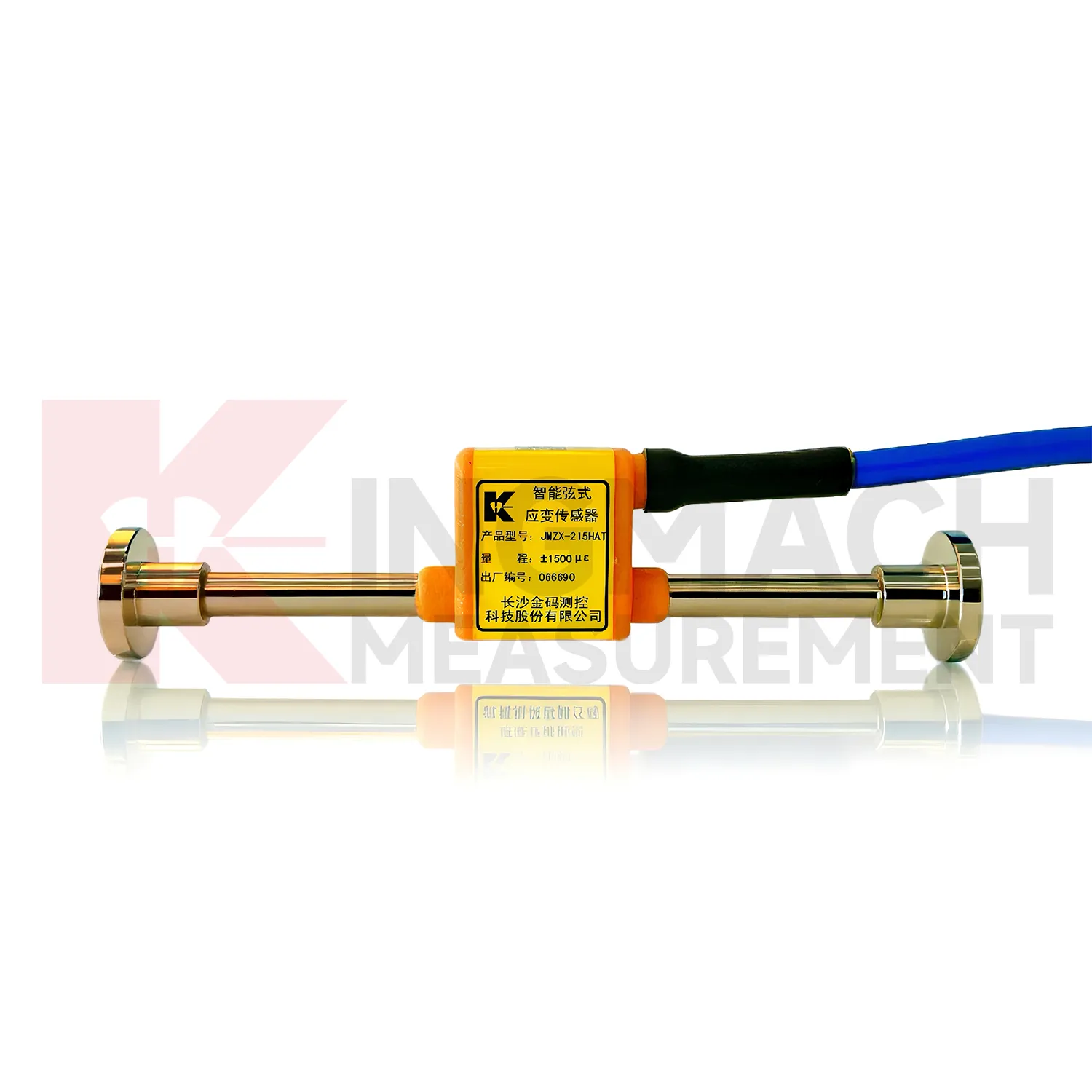

Para proyectos que requieren un monitoreo confiable de la tensión en superficies estructurales, nuestro medidor de tensión de cuerda vibrante inteligente, modelo de superficie, es una opción práctica.

Diseñado para aplicaciones de monitoreo de seguridad de ingeniería, este producto es adecuado para implementación en campo donde la estabilidad de los datos a largo plazo y la instalación en superficie son importantes. Se puede aplicar en una amplia gama de proyectos de infraestructura y construcción, incluidos puentes, presas, túneles, taludes, edificios, torres eólicas, obras subterráneas y estructuras de transporte.

Su valor radica en combinar las ventajas de la tecnología de detección de cuerda vibrante con la practicidad de una configuración montada en superficie, lo que la convierte en una excelente opción para elementos estructurales accesibles y sistemas de monitoreo basados ​​en proyectos.

Puedes explorar el producto aquí.: Medidor de tensión de cuerda vibrante inteligente

Como proveedor orientado a la exportación que atiende aplicaciones de monitoreo de seguridad de ingeniería, entendemos que los compradores internacionales a menudo necesitan más que un solo sensor. Necesitan una comunicación receptiva, una combinación adecuada de productos y apoyo para la adquisición basada en proyectos. Ya sea usted un contratista, un integrador de monitoreo, un distribuidor o un equipo de consultoría, estamos listos para ayudarlo a encontrar una solución de monitoreo de tensión adecuada.

Conclusión

Los extensómetros de cuerda vibrante funcionan como instrumentos vitales para el monitoreo de seguridad de la ingeniería moderna porque convierten movimientos estructurales menores en información de monitoreo esencial. El sistema funciona detectando cambios de frecuencia que ocurren cuando la tensión del cable fluctúa y este método ofrece beneficios prácticos para aplicaciones prolongadas en exteriores.

Los ingenieros pueden utilizar galgas extensométricas de cuerda vibratoria montadas en superficie para monitorear el comportamiento estructural y rastrear la respuesta de carga y los cambios de desempeño en puentes, presas y taludes, edificios y túneles, torres eólicas e instalaciones subterráneas y sistemas de infraestructura de carreteras.

Nuestro equipo lo ayudará a elegir un sensor de monitoreo de tensión confiable para su próximo proyecto mientras brindamos servicios de suministro para exportación. Recomendaremos la mejor solución para sus necesidades después de que nos proporcione el tipo de proyecto, el material de la estructura y los requisitos de monitoreo.

Preguntas frecuentes

1. ¿Para qué se utiliza un extensímetro de cuerda vibrante?

Se utiliza un medidor de tensión de cuerda vibratoria para medir la tensión estructural en proyectos de ingeniería. Se aplica comúnmente en puentes, presas, túneles, edificios, taludes, torres eólicas, obras subterráneas y otros sistemas de monitoreo de infraestructura.

2. ¿Cómo funciona un extensímetro de cuerda vibrante?

Funciona midiendo los cambios en la frecuencia de vibración de un cable tensado interno. Cuando la estructura monitoreada se deforma, la tensión del cable cambia, lo que cambia la frecuencia de vibración. Esta frecuencia luego se convierte en datos relacionados con la tensión.

3. ¿Por qué las galgas extensométricas de cuerda vibratoria son adecuadas para el control a largo plazo?

Se utilizan ampliamente para el monitoreo a largo plazo porque la tecnología de cuerda vibrante ofrece un rendimiento estable, buena repetibilidad e idoneidad para entornos hostiles de ingeniería civil, como sitios al aire libre, húmedos y con temperatura variable.

4. ¿Cuál es la ventaja de un extensímetro de cuerda vibratoria montado en superficie?

Un modelo montado en superficie es útil para estructuras existentes, proyectos de modernización y piezas estructurales accesibles donde la instalación empotrada no es posible o no es necesaria. Proporciona una implementación flexible para el monitoreo de campo.

5. ¿Cómo elijo el extensímetro de cuerda vibrante adecuado para mi proyecto?

Debe considerar el material de la estructura, la ubicación de la instalación, la duración del monitoreo, las condiciones ambientales, el enrutamiento de los cables y si el sensor se conectará a un sistema de monitoreo automático. Trabajar con un proveedor experimentado puede ayudar a garantizar que el producto coincida con las necesidades reales de su proyecto.
