¿Qué es un extensímetro de lámina? Principio, tipos y cómo funciona explicados

En el monitoreo de seguridad de la ingeniería moderna, es esencial comprender cómo responde una estructura a la carga, la tensión, la deformación y el cambio ambiental. Ya sea que el proyecto involucre un puente, una presa, una pendiente, un túnel, un edificio alto, una torre eólica, una estructura subterránea o una carretera, los datos de monitoreo confiables ayudan a los ingenieros a evaluar el comportamiento estructural y tomar decisiones informadas sobre mantenimiento o seguridad.

Entre muchas tecnologías de detección utilizadas en el monitoreo estructural, la galga extensométrica de lámina sigue siendo una de las herramientas más prácticas y aplicadas. Aunque es de tamaño pequeño, desempeña un papel importante a la hora de medir cómo se deforman los materiales bajo fuerza. Para los contratistas de proyectos, integradores de monitoreo, ingenieros consultores y distribuidores, comprender el principio y la selección de galgas extensométricas de lámina es importante al planificar un sistema de monitoreo.

En este artículo, explicamos qué es una galga extensométrica de lámina, su principio de funcionamiento, los principales tipos de galgas extensométricas de lámina y cómo se utiliza en proyectos de ingeniería reales. También destacamos por qué es importante seleccionar el proveedor adecuado para aplicaciones de monitoreo de infraestructura y construcción.

¿Qué es un extensímetro de lámina?

Un extensímetro de lámina funciona como un sensor que detecta la tensión que se produce en la superficie exterior de un objeto. La deformación existe como un término de ingeniería que describe los cambios menores en la longitud que ocurren cuando un material experimenta fuerzas de tensión, compresión o flexión o torsión.

Un extensímetro de lámina funciona convirtiendo esta deformación mecánica en una señal eléctrica mensurable. Aunque el cambio en la forma de una estructura puede ser extremadamente pequeño, puede revelar información importante sobre la distribución de tensiones, la respuesta a la carga, la condición de fatiga y el desempeño estructural a lo largo del tiempo.

Esta es la razón por la que los expertos en ingeniería implementan frecuentemente galgas extensométricas de lámina para monitorear la seguridad en sus proyectos. Los componentes estructurales prueban su desempeño en condiciones de servicio reales, lo que permite a los ingenieros evaluar su desempeño en el mundo real frente a los resultados de diseño esperados.

Por qué es importante la medición de deformaciones en proyectos de ingeniería

La medición de la tensión se vuelve esencial porque la mayoría de los problemas estructurales comienzan con cambios diminutos indetectables que ocurren en las estructuras. Una estructura muestra sus signos iniciales de daño a través de patrones de deformación sutiles, que los ingenieros pueden medir y analizar antes de que ocurran grietas visibles, desplazamientos o fallas totales.

En puentes, las galgas extensométricas de lámina pueden ayudar a monitorear la tensión de las vigas bajo carga de tráfico. En presas, pueden facilitar la observación de tensiones en componentes de hormigón o acero. En pendientes y estructuras de contención, el monitoreo de deformaciones ayuda a los ingenieros a comprender la transferencia de carga y la respuesta relacionada con la deformación. En túneles y proyectos subterráneos, los datos de deformación pueden mostrar cómo se comporta el revestimiento o el sistema de soporte durante la excavación o el servicio a largo plazo.

Por estas razones, las galgas extensométricas de lámina se utilizan comúnmente en:

• monitoreo de la salud del puente
• monitoreo de seguridad de presas
• taludes e ingeniería geotécnica
• Monitoreo de edificios y estructuras de gran altura.
• túneles y obras subterráneas
• monitoreo de torres eólicas
• Proyectos ferroviarios, de carreteras y de infraestructura.

En todas estas aplicaciones, los datos precisos sobre la tensión ayudan a mejorar la evaluación de la seguridad, la planificación del mantenimiento y la gestión de activos a largo plazo.

Principio del extensímetro de lámina: ¿cómo funciona?

El concepto fundamental en el que se basa la galga extensométrica de lámina se puede explicar mediante un cambio en la resistencia de una corriente eléctrica.

En los casos en que se colocan galgas extensométricas de lámina en la superficie de cualquier estructura, la deformación se produce junto con la de la superficie misma. Si el material se expande o contrae, se producirá una expansión o contracción equivalente del extensímetro de lámina. La variación física de tamaño resulta en un ligero cambio en su resistencia.

El cambio resultante en la resistencia se mide en forma de un circuito de corriente eléctrica que normalmente incluye la disposición del puente de Wheatstone. La señal se amplifica, se recopila mediante equipos de adquisición de datos y se convierte en valores de deformación para su seguimiento y análisis.

En términos simples, el proceso funciona así.:

1. La estructura experimenta carga o deformación.

2. La galga extensométrica de lámina se deforma con la estructura.

3. Su resistencia eléctrica cambia.

4. El sistema de medición captura y convierte ese cambio en datos utilizables.

Debido a que la variación de la señal es muy pequeña, la instalación y el acondicionamiento de la señal adecuados son esenciales. La precisión de la medición de la deformación depende no sólo del sensor en sí, sino también de la calidad de la unión, la preparación de la superficie, la compensación de temperatura, el cableado y la protección ambiental.

Principales tipos de galgas extensométricas

Los ingenieros necesitan diferentes diseños de galgas extensométricas para sus distintos entornos de trabajo. La selección del tipo correcto mejora tanto la precisión de la medición como la durabilidad del sistema durante su tiempo operativo.

1. Galgas extensométricas de aluminio

Las galgas extensométricas de lámina siguen siendo uno de los tipos de galgas extensométricas preferidas entre los usuarios. El dispositivo consta de un patrón de lámina metálica que los ingenieros fijan a un material de soporte. Los medidores proporcionan una alta sensibilidad junto con un funcionamiento confiable en muchos casos de uso diferentes.

Los dispositivos encuentran una aplicación común en pruebas de laboratorio, evaluación estructural y monitoreo de ingeniería, ya que permiten una medición precisa de la deformación superficial.

2. Galgas extensométricas de alambre

Los extensímetros de alambre utilizan alambre de resistencia fino como elemento sensor. El dispositivo mantiene su diseño tradicional, pero la gente lo utiliza con fines estructurales y de monitoreo específicos.

Los calibres de cables se convierten en una opción para proyectos que requieren configuraciones de medición específicas o condiciones ambientales específicas.

3. Galgas extensométricas soldables

Los extensómetros soldables permiten la fijación a superficies metálicas que los métodos de unión adhesiva no pueden manejar de manera efectiva. Los medidores encuentran una amplia aplicación en estructuras de acero, puentes, maquinaria industrial y otros componentes metálicos.

Los medidores soldables brindan a los equipos de proyecto que trabajan en ambientes exteriores un método de instalación que garantiza una instalación segura.

4. Galgas extensométricas integradas o especializadas

Algunos proyectos requieren medidores especializados que puedan integrarse en estructuras de hormigón y geotécnicas, así como en materiales de construcción especiales. Los productos funcionan en situaciones que necesitan un monitoreo estructural permanente más allá de las capacidades de instalación directa en superficie.

La industria de la construcción utiliza estos materiales para grandes proyectos, que incluyen presas, túneles, cimientos y obras de ingeniería subterráneas.

5. Galgas extensométricas con compensación de temperatura

Las estructuras de ingeniería exteriores experimentan fluctuaciones de temperatura, lo que reduce la precisión de las mediciones. El uso de galgas extensométricas con temperatura compensada ayuda a disminuir este impacto al tiempo que mejora la precisión de los datos.

La tecnología resulta beneficiosa para proyectos de puentes, construcciones de torres eólicas y proyectos de presas, y estructuras de acero u hormigón que se enfrentan a condiciones exteriores.

Cómo funcionan las galgas extensométricas de lámina en el monitoreo de ingeniería real

En proyectos reales, las galgas extensométricas de lámina se adjuntan o integran en componentes estructurales donde es necesario monitorear el comportamiento de la tensión. Después de la instalación, detectan cambios de tensión causados ​​por carga, vibración, asentamiento, movimiento térmico o redistribución de tensiones.

Por ejemplo:

• Para la evaluación de la estructura del puente, se pueden implementar galgas extensométricas de lámina en vigas, plataformas o miembros de acero para evaluar el efecto de la carga de tráfico aplicada.
• Para el monitoreo de presas, pueden ayudar a rastrear la variación de la tensión causada por la presión del agua, el cambio de temperatura o el comportamiento estructural a largo plazo.
• Para estructuras de pendiente, son fundamentales en la evaluación de las respuestas estructurales de estructuras de retención, anclajes o miembros estructurales.
• Para edificios y estructuras de gran altura, se pueden utilizar galgas extensométricas de lámina para evaluar la transferencia de carga, el rendimiento del refuerzo o los efectos del refuerzo.
• Para las estructuras de túneles, ayudan a evaluar las respuestas estructurales de los miembros de revestimiento, los miembros de soporte y las respuestas estructurales durante las etapas de construcción.
• Para las torres eólicas, las galgas extensométricas de láminas pueden ser útiles para evaluar tensiones y fatiga bajo condiciones de carga de viento.
• Para plataformas de carreteras y estructuras ferroviarias, las galgas extensométricas de láminas ayudan a evaluar las respuestas debidas a la carga repetitiva del tráfico.

Al convertir estas respuestas físicas en datos mensurables, las galgas extensométricas de lámina brindan a los ingenieros una imagen más clara de cómo se comporta una estructura a lo largo del tiempo. Esto los convierte en herramientas valiosas tanto para pruebas a corto plazo como para seguimiento de la salud a largo plazo.

Factores clave al elegir un extensómetro de aluminio

Para los compradores de ingeniería y los contratistas de monitoreo, seleccionar un extensímetro de lámina no depende solo de la disponibilidad del sensor. Se trata de hacer coincidir el producto con las condiciones del proyecto.

Los factores de selección importantes incluyen:

• el material de la estructura monitoreada
• rango de deformación esperado
• requisito de medición estática o dinámica
• aplicación interior o exterior
• condición de la superficie y método de instalación
• variación de temperatura
• requisito de durabilidad a largo plazo
• compatibilidad con instrumentos de seguimiento
• necesidades de protección y sellado de cables
• entorno del proyecto, como humedad, corrosión o vibración.

Por ejemplo, un proyecto de puente expuesto a la intemperie y a cargas cíclicas puede requerir una solución diferente a la de un gálibo integrado utilizado en una presa de hormigón o en el revestimiento de un túnel. Un proceso de selección adecuado ayuda a evitar problemas de instalación, señales inestables o reducción de la vida útil del sensor.

Desafíos comunes en las aplicaciones de galgas extensométricas de lámina

Aunque las galgas extensométricas de lámina se utilizan ampliamente, el rendimiento puede verse afectado por varios problemas prácticos.

Un problema común es la mala preparación de la superficie. Si la superficie de montaje no está limpia y tratada adecuadamente, es posible que el medidor no se adhiera correctamente, lo que puede afectar la precisión de los datos.

Otro desafío es el error de instalación. La alineación incorrecta, el uso de adhesivo inadecuado o la protección inadecuada pueden provocar lecturas inestables.

La influencia de la temperatura es otro factor importante, especialmente en estructuras al aire libre. Sin una compensación adecuada, la variación de temperatura puede introducir derivas en la señal o lecturas falsas.

En entornos hostiles, la humedad, la corrosión, el polvo y los daños en los cables también pueden afectar la estabilidad de la medición. Esta es la razón por la que muchos compradores de proyectos prefieren trabajar con proveedores que comprendan las condiciones reales de ingeniería y puedan recomendar productos adecuados en lugar de ofrecer sólo artículos estándar del catálogo.

Por qué es importante la experiencia del proveedor

Para puentes, presas, túneles, taludes, edificios, torres eólicas y proyectos de ingeniería subterránea, la confiabilidad del monitoreo depende tanto de la calidad del producto como del soporte de la aplicación. Los compradores a menudo necesitan más que un sensor: necesitan ayuda con la selección, la comunicación técnica, la coordinación de la entrega y el servicio de exportación.

En Kingmach, suministramos galgas extensométricas de lámina para aplicaciones de medición de ingeniería y monitoreo de seguridad estructural. Nuestra gama de productos está diseñada para satisfacer una variedad de necesidades de proyectos en los sectores de infraestructura, construcción y monitoreo industrial.

Para los clientes extranjeros, esto significa acceso a:

• Productos de galgas extensométricas de lámina para diferentes aplicaciones de monitoreo
• soporte para la selección de productos orientada a proyectos
• Capacidad de suministro para contratistas, distribuidores e integradores.
• Experiencia exportadora para pedidos internacionales y comunicación técnica.

Si busca sensores para el monitoreo del estado estructural o instrumentación de ingeniería, elegir un proveedor profesional puede ayudar a mejorar tanto la eficiencia de las adquisiciones como el desempeño del proyecto.

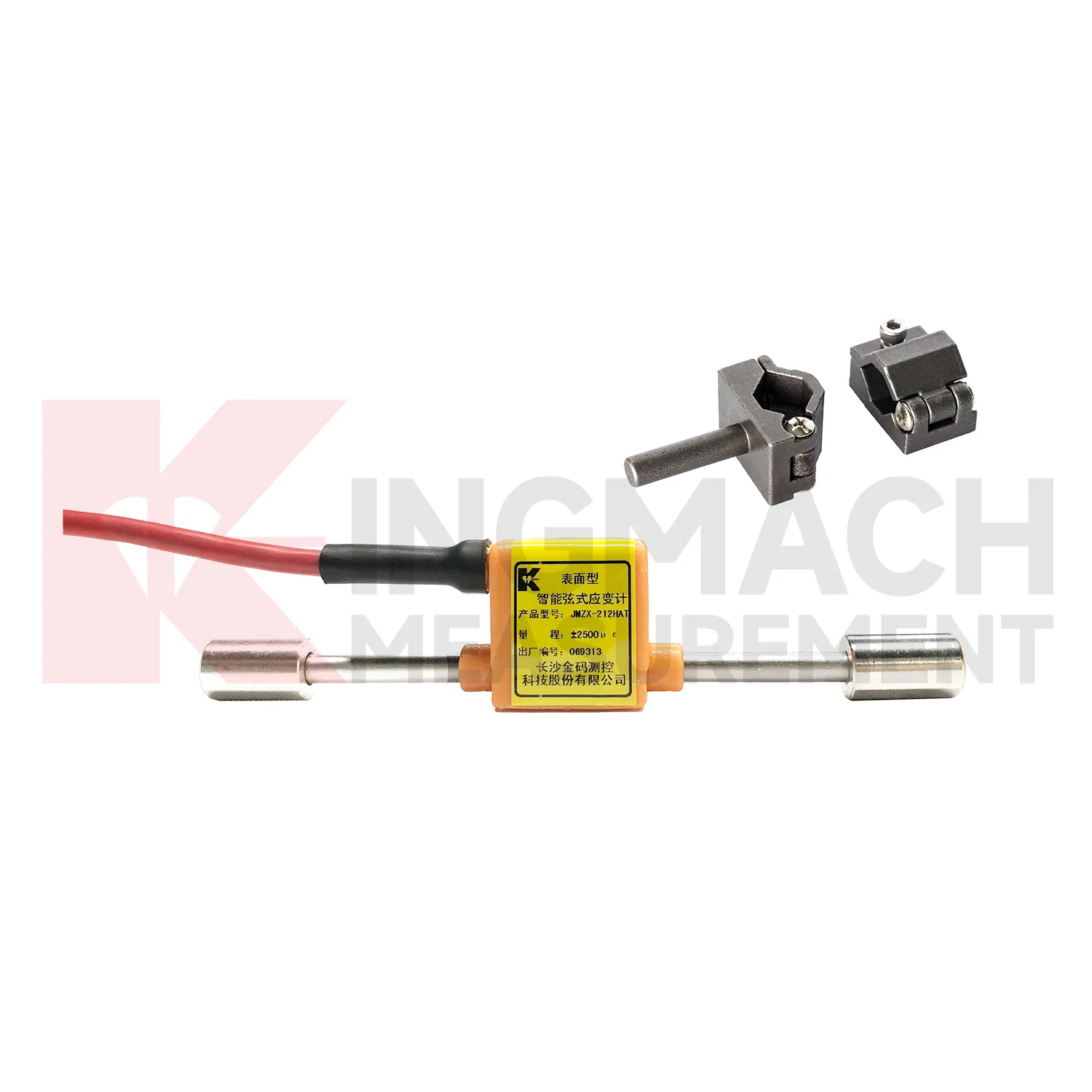

Explora nuestra gama de productos aquí: Medidores de tensión

Conclusión

La galga extensométrica de lámina funciona como una parte insignificante del sistema. Sin embargo, cumple una función vital en la evaluación de la seguridad de la ingeniería. El instrumento mide cambios estructurales mínimos para ayudar a los ingenieros a evaluar los patrones de tensión y evaluar la capacidad operativa mientras identifica peligros potenciales en varios proyectos de infraestructura.

Las galgas extensométricas de lámina funcionan como instrumentos de medición esenciales y eficaces para los sistemas de monitoreo contemporáneos, que incluyen puentes, presas y túneles, taludes, edificios, torres eólicas, instalaciones subterráneas y firmes de carreteras. Los compradores deben comprender los principios del producto y los diferentes tipos y diferencias de aplicación porque este conocimiento les permitirá tomar mejores decisiones sobre el proyecto.

Si está buscando soluciones confiables de galgas extensométricas de lámina para su proyecto de monitoreo, Kingmach está listo para satisfacer sus necesidades de abastecimiento. Contáctenos con su tipo de proyecto, material de estructura y requisitos de monitoreo, y nuestro equipo lo ayudará a recomendar productos adecuados para su aplicación.

Preguntas frecuentes

1. ¿Para qué se utiliza un extensímetro de lámina?

Se utiliza un extensómetro de lámina para medir la pequeña deformación de un material o estructura bajo carga. Se aplica comúnmente en puentes, presas, túneles, edificios, taludes, torres eólicas y otros proyectos de monitoreo de ingeniería.

2. ¿Cómo funciona un extensímetro de lámina?

Un extensímetro de lámina funciona detectando cambios en la resistencia eléctrica cuando se estira o comprime con la superficie del objeto monitoreado. Este cambio de resistencia se convierte en datos de deformación mensurables.

3. ¿Cuáles son los principales tipos de galgas extensométricas?

Los tipos comunes incluyen galgas extensométricas de lámina, galgas extensométricas de alambre, galgas extensométricas soldables, galgas extensométricas integradas y galgas extensométricas con temperatura compensada. Los diferentes tipos son adecuados para diferentes condiciones del proyecto.

4. ¿Por qué es importante el monitoreo de deformaciones en ingeniería estructural?

El monitoreo de tensión ayuda a los ingenieros a comprender el comportamiento de la tensión estructural, detectar una respuesta anormal de la carga, evaluar la condición de fatiga y respaldar la evaluación de seguridad a largo plazo antes de que ocurran daños visibles.

5. ¿Cómo elijo el extensímetro de lámina adecuado para mi proyecto?

Debe considerar el material de la estructura, el método de instalación, las condiciones de temperatura, el rango de medición, la duración del monitoreo y la exposición ambiental. Trabajar con un proveedor experimentado puede ayudar a garantizar que el medidor cumpla con los requisitos de su proyecto.
