Cómo elegir la celda de carga adecuada: una guía de selección para ingenieros geotécnicos

Una celda de carga que no coincide en un proyecto de monitoreo de anclajes de presas no sólo produce datos incorrectos, sino que crea un riesgo de seguridad. La deriva de datos se acumula silenciosamente. Las alertas críticas se pasan por alto. Con el tiempo, los equipos se enfrentan a una costosa reinstrumentación a mitad del proyecto. Este escenario pone de relieve una dura realidad en la ingeniería geotécnica. Las células de carga no son componentes intercambiables. Seleccionar el tipo incorrecto pone en riesgo la integridad de los datos, retrasa el proyecto o supone graves riesgos para la seguridad. Debe comprender cómo elegir la celda de carga adecuada para su aplicación específica. Este artículo proporciona un marco de decisión práctico para que ingenieros y equipos de adquisiciones seleccionen sensores de monitoreo estructural con absoluta confianza.

Lo que realmente mide una celda de carga (y lo que no)

Establezcamos una claridad fundamental. Una celda de carga transduce la fuerza mecánica en una señal eléctrica mensurable. No se limita simplemente a "midir el peso". Debe distinguir entre medición de fuerza, medición de presión y medición de desplazamiento. La combinación de estos conceptos distintos a menudo conduce a discrepancias en los instrumentos.

En el monitoreo geotécnico y estructural, la celda de carga de cuerda vibrante es la opción dominante. Se diferencia significativamente de los tipos de galgas extensométricas que se encuentran comúnmente en entornos industriales estándar. Además, la industria distingue actualmente entre células de carga convencionales y "inteligentes". Los sensores inteligentes cuentan con procesamiento de señales integrado, salida digital y capacidades multiparamétricas. Ahora que entendemos su función principal, debemos evaluar el entorno operativo.

Factor de decisión 1: defina primero su entorno de medición

Debe definir su entorno de medición antes de considerar el tipo de celda de carga. Este enfoque replantea el proceso de selección y va más allá de las comparaciones genéricas de hojas de especificaciones.

Los entornos de contacto con el suelo y las rocas requieren diseños específicos. Las celdas de presión terrestre necesitan diseños de cara plana y de gran superficie para promediar las concentraciones de tensión. La familia de celdas de presión de tierra Kingmach (vw y tipo inteligente) cumple exactamente este propósito. Una celda de carga puntual dará lecturas sistemáticamente falsas en los materiales de relleno. Los entornos de varillas de anclaje, pilotes y postensados ​​imponen diferentes formas. Las celdas de carga huecas o sólidas deben alinearse con precisión con el diámetro del perno o cable y la magnitud del pretensado.

Los encofrados estructurales y las obras temporales exigen sensores robustos. Medidores de fuerza axial de encofrado, como el medidor de fuerza axial de encofrado inteligente (VW) JMZX-39XXHAT , proporcionan capacidades de lectura rápida y tolerancia de manejo resistente. Los contextos de agua y presión diferencial requieren piezómetros y medidores de nivel de agua de presión diferencial. Los ingenieros los especifican cuando la "fuerza" es hidrostática. Recuerde que los entornos industriales y geotécnicos difieren fundamentalmente. La permanencia de la instalación, la duración de la exposición, la vibración y el contexto regulatorio cambian según el entorno.

5 preguntas que debe responder antes de especificar

Antes de especificar un modelo de celda de carga, responda estas 5 preguntas ambientales:

1. ¿Qué material rodea el sensor?
2. ¿La carga es dinámica o estática?
3. ¿El sensor se enfrentará a la inmersión o a la humedad?
4. ¿Cuánto tiempo durará el programa de seguimiento?
5. ¿Cuáles son las limitaciones de espacio para la instalación?

Tipo de entorno		Tipo de sensor recomendado	Modelo de ejemplo de Kingmach
Geotécnica	Contacto suelo y relleno (terraplenes, muros de contención, estructuras enterradas)	Celda de presión de tierra de cara plana y gran superficie	VW y celda de presión de tierra tipo inteligente
	Varilla de anclaje, pilote y postensado (Pernos de roca, anclajes de tierra, cables pretensados)	Célula de carga hueca	Célula de carga hueca JMZX-3XXXHAT
Estructural	Soportes de acero para cimientos profundos y túneles (puntales de refuerzo, nervaduras de acero, revestimientos de túneles)	Medidor de fuerza/carga axial (montaje tipo garra)	Medidor de carga de fuerza axial (tipo VW y Smart) JMZX-38XXHAT
	Encofrados estructurales y obras temporales. (Vaciados de hormigón, cimbras, marcos de apuntalamiento)	Medidor de fuerza axial de encofrado	Medidor de fuerza axial de encofrado inteligente (VW) JMZX-39XXHAT
	Compresión entre superficies rígidas. (Soportes de puentes, bases de columnas, marcos de prueba de carga)	Célula de carga sólida	Celda de carga sólida Célula de carga sólida JMZX-34XXHAT
Agua/presión	Presión de agua de poro en suelo saturado. (terraplenes, núcleos de presas, taludes, rellenos)	Piezómetro	Piezómetros inteligentes (VW) JMZX-55XXHAT
	Nivel freático en perforaciones y pozos (Investigación del sitio, control de desagüe, filtración de presas)	Medidor de nivel de agua de presión diferencial	Medidor de nivel de agua de presión diferencial
Industrial/precisión	Sistemas mecánicos compactos (Superficies estructurales estrechas, componentes delgados, integración en espacios reducidos)	Sensor de celda de carga extensímetro (miniaturizado)	Sensor de celda de carga de galga extensométrica
Industrial	Minería y excavaciones subterráneas (Vigas de soporte, elementos de refuerzo, zonas de presión de rocas)	Sensor de celda de carga extensímetro en miembros de soporte/refuerzo	Sensor de celda de carga de galga extensométrica

Explore todo el producto de celda de carga Kingmach: Categoría de celda de carga

Factor de decisión 2: hacer coincidir el tipo de celda de carga con la configuración de fuerza

A continuación, debe hacer coincidir el tipo de celda de carga con la configuración de fuerza específica.

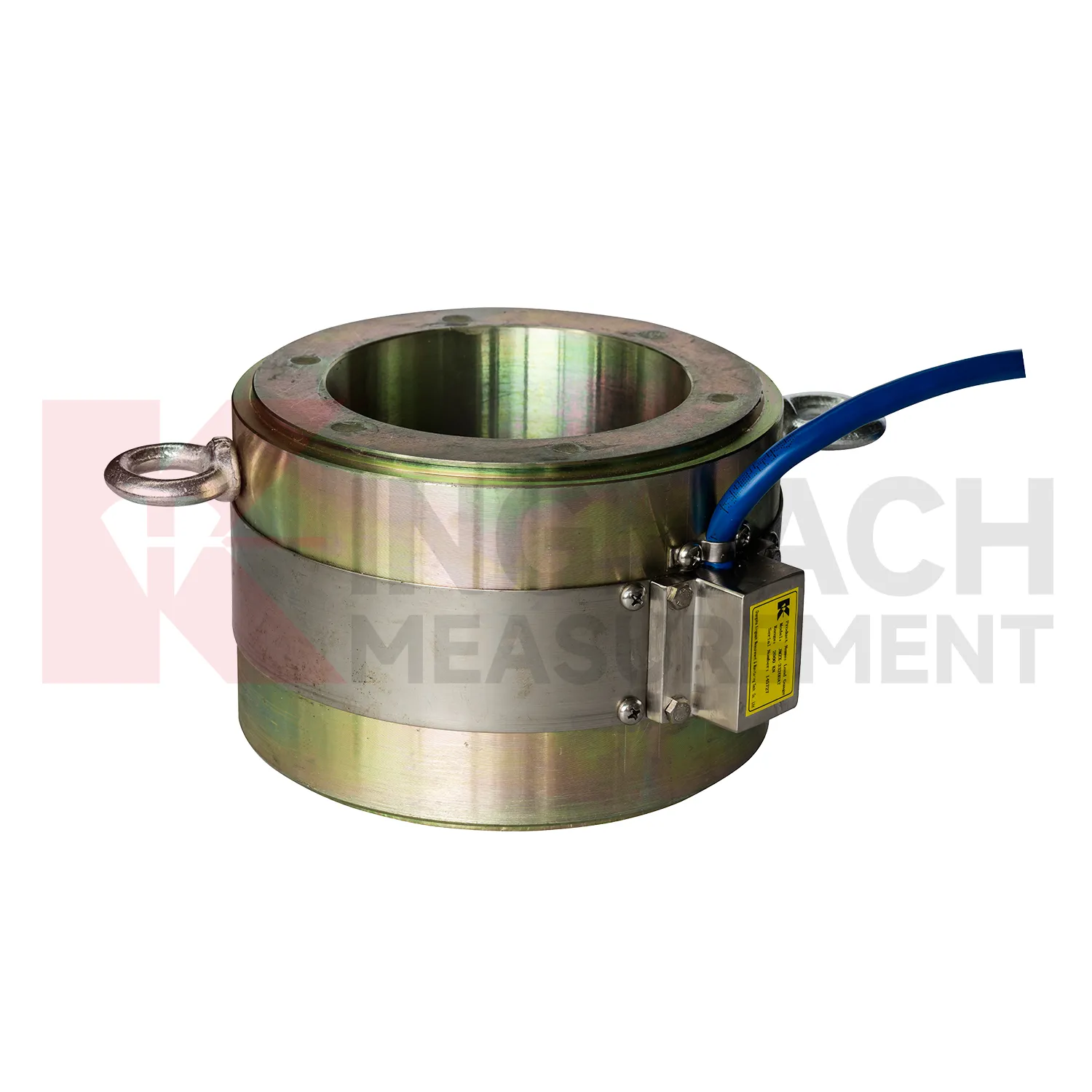

• Células de carga huecas (p. ej., JMZX-3XXXHAT ): Estos cuentan con un diseño de orificio pasante para varillas de anclaje, pernos de roca y cabezas de pilotes. La fuerza pasa directamente por el centro. Son ideales para el monitoreo postinstalado sin alterar el miembro estructural.
• Células de carga sólidas (p. ej., JMZX-34/35/36XXHAT ): Estos elementos de compresión columnares se asientan entre superficies estructurales. La propia célula se convierte en un inserto portante. Se adaptan perfectamente a rangos de capacidad superiores.

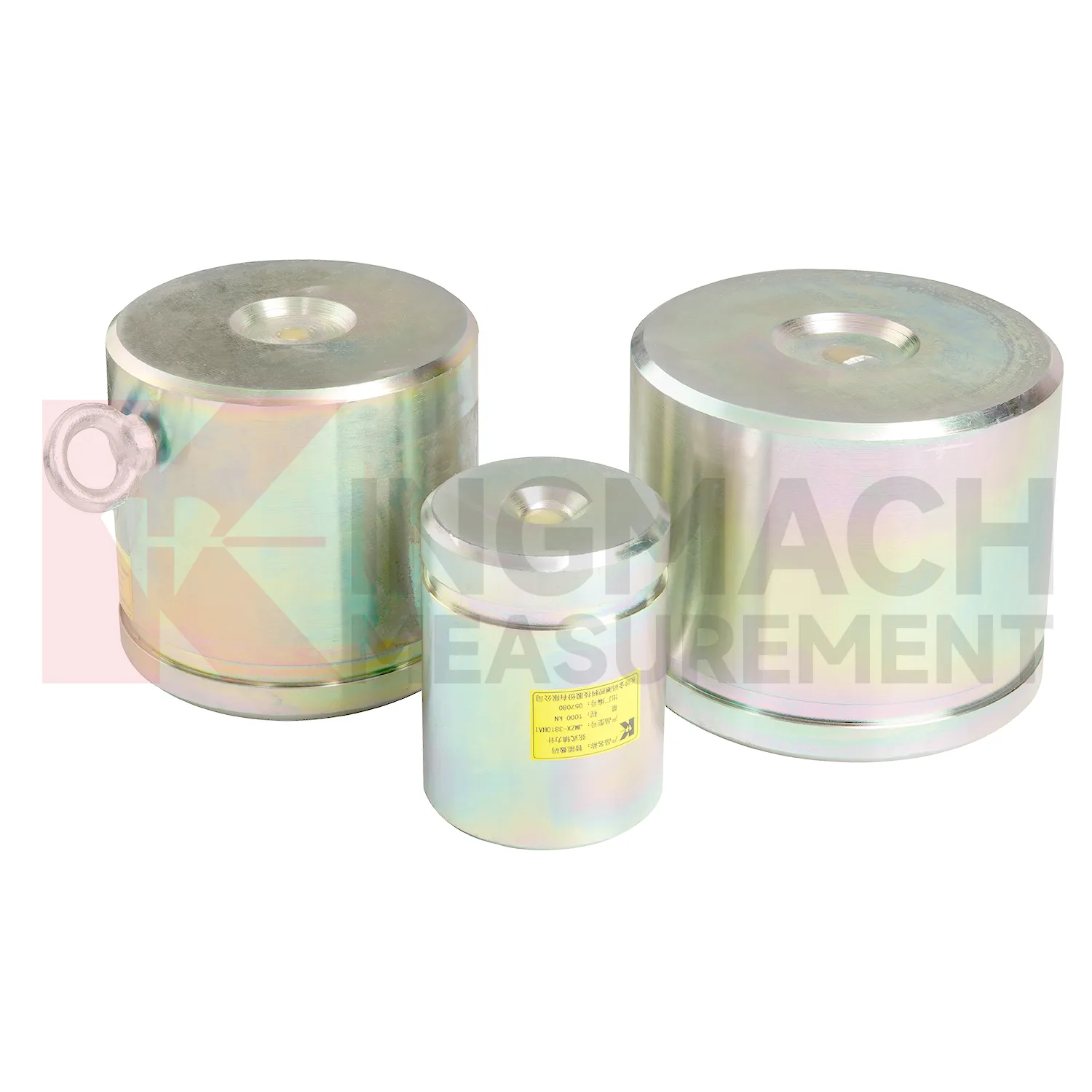

• Medidores de carga de fuerza axial (p. ej., JMZX-38XXHAT ): Los ingenieros los optimizan para el monitoreo de cables y puntales. Captan los cambios previos al estrés a lo largo del tiempo. Esta función es fundamental para el rendimiento a largo plazo de puentes y muros de contención.
• Celdas de presión terrestre (p. ej., JMZX-50/51XXAT ): Estas celdas planas de gran diámetro miden la tensión de la interfaz suelo-estructura. La variante grande "51" maneja aplicaciones de diques y terraplenes de alta carga.

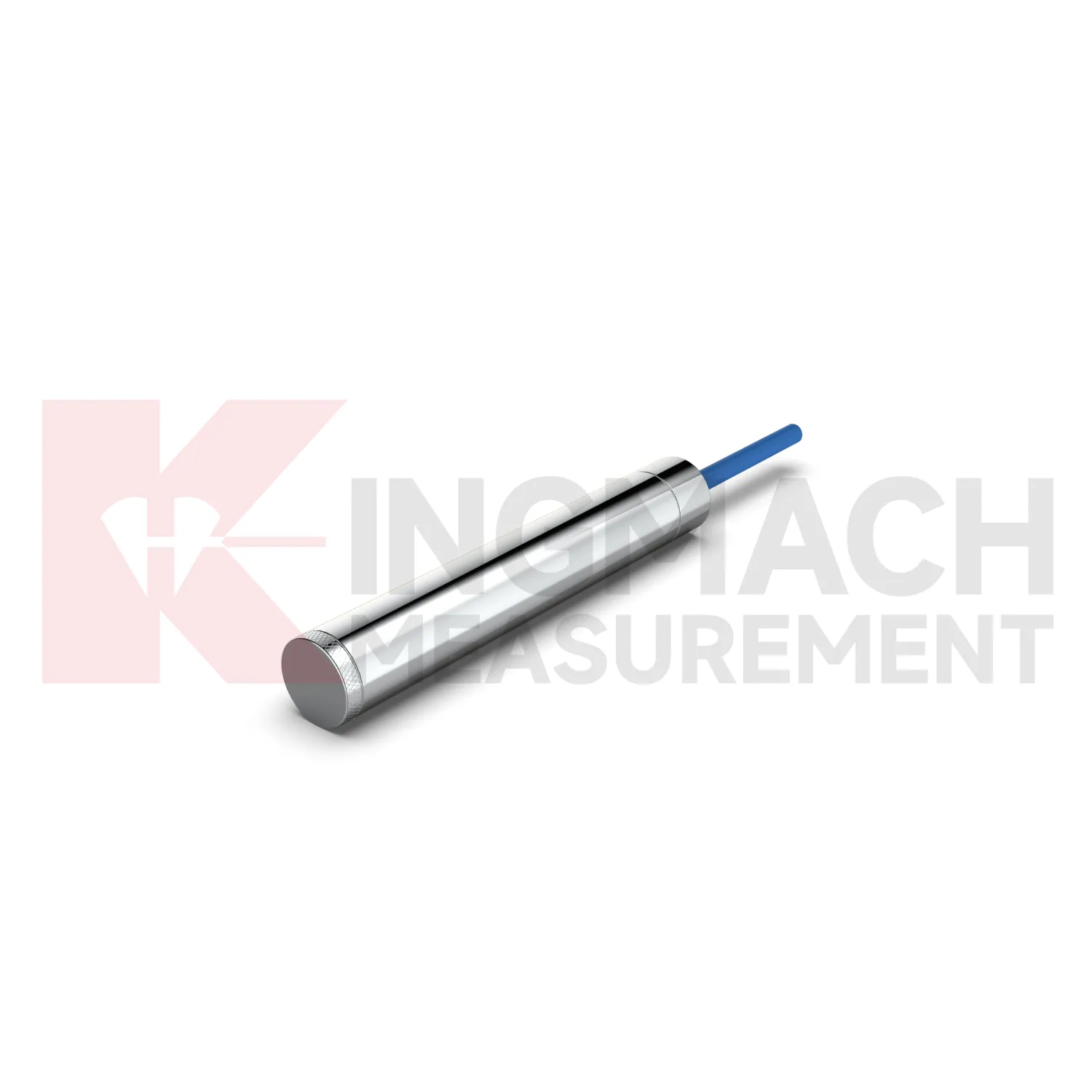

• Piezómetros (p. ej., JMZX-55XXHAT ): Los ingenieros los eligen cuando la "carga" es la presión del agua. Los tipos de cuerdas vibratorias inteligentes manejan el monitoreo a largo plazo de la presión de los poros y las aguas subterráneas.

Factor de decisión 3: capacidad, precisión y la trampa de la sobreespecificación

Abordar la capacidad con cuidado para evitar el error común de adquisición de especificaciones excesivas. Muchos equipos compran en función de la capacidad máxima en lugar del rango operativo real. Por ejemplo, colocar una celda de 5000 kN en una aplicación de 400 kN la obliga a operar en el 8% más bajo de su rango. La resolución y la repetibilidad se degradan drásticamente en los extremos del rango. Como regla general, seleccione una celda donde la carga operativa esperada se encuentre entre el 40% y el 80% de su capacidad nominal.

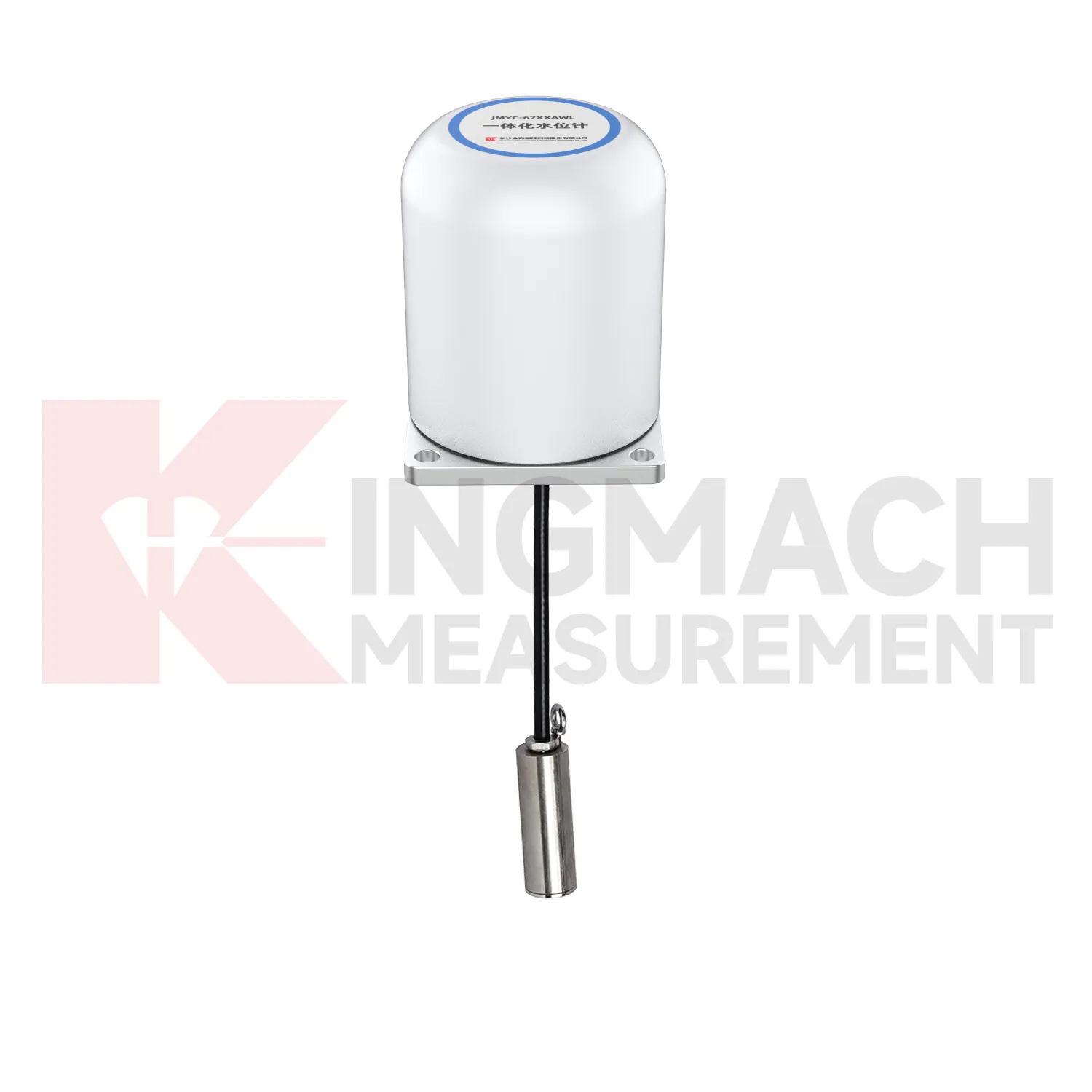

También debe comprender las clases de precisión. La precisión del laboratorio difiere drásticamente de la precisión instalada. Los efectos de la temperatura, la carga excéntrica y la longitud del cable alteran el rendimiento en el campo. Células de amplio rango, como la JMYC-67XXAWL medidor de presión diferencial , ofrecen flexibilidad. Debes evaluar cuándo ahorran costos versus cuándo sacrifican resolución. Finalmente, considere la estabilidad a largo plazo. Los sensores de cuerda vibrante muestran un excelente comportamiento de fluencia y deriva cero en programas de monitoreo de varios años. Por lo general, superan a los tipos de galgas extensométricas resistivas en estos escenarios.

Factor de decisión 4: detección convencional versus detección inteligente

Debes decidir cuándo es importante la inteligencia a bordo. Los sensores de cuerda vibratoria convencionales emiten una señal de frecuencia. Requieren una lectura externa o un registrador de datos. Ofrecen el costo unitario más bajo, alta confiabilidad y décadas de rendimiento comprobado.

Por el contrario, los sensores inteligentes (HAT) contienen un microprocesador integrado. Este procesador maneja acondicionamiento de señal, compensación de temperatura y salida digital RS-485/SDI-12. Esta inteligencia elimina el ruido en tendidos de cable largos en sitios grandes. Debe elegir sensores inteligentes para conjuntos grandes de 20 o más instrumentos. También destacan en sitios remotos o proyectos que requieren integración directa con plataformas de datos SCADA o IoT. Los sensores convencionales siguen siendo suficientes para programas de lectura manual o recuentos de sitios pequeños. Considere cuidadosamente el costo total de propiedad. Los sensores inteligentes cuestan más por adelantado, pero reducen el número de canales del registrador de datos, la complejidad del cableado y las visitas de mantenimiento durante un período típico de monitoreo de 5 años.

Factor de decisión 5: integración del sistema

La celda de carga no es el sistema completo. Una celda de carga por sí sola produce datos, pero un sistema de monitoreo produce información. Debe coespecificar lecturas, registradores de datos, software de visualización y umbrales de alarma.

Asegúrese primero de la compatibilidad de la señal. El tipo de salida debe coincidir perfectamente con el sistema de adquisición de datos. Las consideraciones de cableado son igualmente vitales. Evalúe la longitud del cable frente a una posible degradación de la señal. Utilice cable de instrumentación blindado para recorridos subterráneos o submarinos. Piense en los mecanismos de visualización y alerta. Los paneles automatizados transforman las lecturas de carga sin procesar en inteligencia de seguridad procesable. Esta inteligencia es vital para el monitoreo de presas, la gestión de pozos de cimentación y la salud de los puentes. Busque paquetes de soluciones específicos para proyectos adaptados a su tipo de infraestructura.

Una lista de verificación de selección práctica

Errores de selección comunes (y cómo evitarlos)

1. Enfoque industrial equivocado: Es peligroso especificar células de carga industriales para aplicaciones geotécnicas. Tienen un factor de forma incorrecto, índices de protección inadecuados y carecen de datos de estabilidad a largo plazo.

2. Ignorar la metodología de instalación: Una celda hueca requiere una alineación axial perfecta. Un equipo sin experiencia puede provocar errores de carga excéntrica que arruinen los datos durante toda la vida del monitoreo.

3. Comprar por precio unitario: Comprar basándose estrictamente en el precio por sensor y al mismo tiempo ignorar el costo total del sistema de instrumentación genera excesos presupuestarios.

4. Adquisición de datos tardía: Tratar el sistema de adquisición de datos como una ocurrencia tardía crea enormes brechas de compatibilidad.

5. Descuidar el mantenimiento: No planificar la recalibración o el reemplazo de sensores en programas de monitoreo de seguridad de presas de 10 a 20 años o más compromete la seguridad a largo plazo.

Sensor correcto, proyecto correcto, socio correcto

Elegir el sensor adecuado garantiza el éxito de su proyecto. Debe definir su entorno de medición, hacer coincidir la configuración de fuerza, optimizar el rango de capacidad, seleccionar el nivel de inteligencia adecuado y planificar cuidadosamente la integración de su sistema. Los proyectos complejos se benefician enormemente del diálogo temprano sobre ingeniería en lugar de simples comparaciones de hojas de datos.

El equipo técnico de Kingmach ofrece revisiones gratuitas de los requisitos del proyecto. Envíe los parámetros de su proyecto y reciba una especificación de sensor recomendada dentro de las 48 horas.→ [Obtenga una recomendación técnica gratuita]

Esta consulta gratuita ayuda a garantizar una selección óptima del instrumento. Puede explorar nuestros estudios de casos de proyectos relevantes para profundizar su compromiso. Explore nuestro completo Celda de carga para encontrar el instrumento exacto para sus necesidades. Brindamos sólidos servicios de calibración y soporte a largo plazo para proteger su infraestructura.

Preguntas frecuentes

---
