Aplicaciones de galgas extensométricas en la construcción: explicación de los beneficios clave

Cada falla estructural importante en la construcción moderna comparte una señal de advertencia común: una que llegó silenciosamente, semanas o meses antes de que el concreto se agrietara o el acero se pandeara. Esa advertencia fue un cambio de tensión: una deformación invisible que se acumula dentro del material bajo carga. El problema no fue que la estructura no lograra comunicarse. El problema era que nadie escuchaba.

Las galgas extensométricas cambian eso. No son instrumentos pasivos. Son el sistema de alerta temprana de la industria de la construcción: sensores que convierten la tensión mecánica invisible en datos mensurables y procesables. Los ingenieros que los implementan no se limitan a recopilar números. Están ampliando su capacidad para ver el interior de una estructura que, una vez construida, se vuelve opaca a cualquier otro método de inspección.

Este artículo explica dónde se utilizan las galgas extensométricas en la construcción, qué beneficios específicos brindan a los equipos de proyecto y propietarios de activos, y cómo seleccionar el tipo correcto para cualquier aplicación determinada.

¿Qué hace realmente un medidor de tensión?

Antes de examinar las aplicaciones, conviene tener claro qué es la tensión y por qué es importante medirla.

Todas las estructuras experimentan deformaciones menores cuando se someten a peso. Un camión que cruza la viga de un puente hace que la viga se doble hacia abajo. La construcción de un edificio da como resultado que un pilote de hormigón experimente compresión. Un muro de contención se dobla porque los trabajos de excavación se realizan en su lado opuesto. Los científicos definen la deformación como la deformación que se produce en los materiales, que miden mediante microdeformación (με) para estudiar movimientos ocultos que las personas no pueden observar.

Un extensímetro detecta estos cambios y los convierte en una señal eléctrica. Un extensímetro sirve como herramienta de medición que rastrea continuamente los movimientos estructurales detectando tanto la extensión como la compresión con una precisión de una microdeformación.

El tipo más utilizado en la construcción civil y geotécnica es el Medidor de tensión de cuerda vibrante (VW). Su principio de funcionamiento es elegante. Un cable de acero tensado dentro del sensor vibra a una frecuencia natural. Cuando la estructura circundante se deforma, la tensión del cable cambia y su frecuencia de resonancia cambia. Ese cambio de frecuencia se traduce directamente en una lectura de tensión. Debido a que la frecuencia es inmune a la deriva de la resistencia del cable y a la variación de voltaje, los medidores VW mantienen la precisión en tramos de cable que superan los 1000 metros y períodos de medición que abarcan décadas, dos condiciones que rutinariamente descalifican a los medidores de lámina resistiva para el monitoreo permanente de la infraestructura.

Una vez establecida esa base, aquí es donde estos sensores están haciendo su trabajo más importante.

Dónde se utilizan galgas extensométricas en la construcción: seis aplicaciones críticas

1. Puentes y Estructuras Elevadas

Galgas extensométricas de montaje en superficie y soldadas en superficie en vigas de puentes, losas de cubierta y zonas de apoyo rastrean la respuesta de carga viva, los ciclos térmicos y la fluencia a largo plazo. Para puentes antiguos que enfrentan mayores cargas de tráfico o modernización sísmica, estos datos informan las decisiones de clasificación de carga con evidencia estructural real en lugar de suposiciones de ingeniería conservadoras. También identifica secciones que experimentan concentraciones de tensión anómalas, el primer indicador de daño por fatiga localizado.

2. Vaciados de hormigón y estructuras en masa

Las galgas extensométricas empotradas se vierten directamente en hormigón fresco durante la construcción. Monitorean las tensiones de curado, los gradientes térmicos dentro del concreto en masa y el asentamiento a largo plazo, todos procesos que son completamente inaccesibles una vez finalizado el vertido. En la construcción de presas, estribos de puentes gruesos y grandes losas de cimientos, los gradientes térmicos internos durante la hidratación pueden generar tensiones de tracción que agrietan el hormigón desde el interior. Los medidores integrados detectan estas condiciones en tiempo real, lo que permite a los contratistas ajustar los procedimientos de curado antes de que se produzcan daños. Esto hace que el monitoreo del empotramiento sea una herramienta de control de calidad durante la construcción, no solo una herramienta de inspección después de la misma.

3. Cimentaciones profundas y sistemas de pilotes

Los extensímetros de barras de refuerzo se instalan en línea con las barras de refuerzo durante el montaje de la jaula del pilote y luego se vierten en el pilote. Miden la transferencia de carga real desde la cabeza del pilote hasta las capas de soporte inferiores, datos que de otro modo serían imposibles de obtener una vez hormigonado el pilote. Esto valida directamente las suposiciones de diseño geotécnico realizadas durante la fase de diseño de los cimientos del proyecto. Para edificios de gran altura, pilares de puentes y cualquier estructura donde el rendimiento de los cimientos sea crítico, este paso de verificación cierra la brecha entre lo que predijo el modelo y lo que realmente ofrece el terreno.

4. Muros de contención y soporte de excavación

Las áreas urbanas enfrentan sus desafíos de monitoreo más peligrosos durante los trabajos de excavación profunda. Las galgas extensométricas en pilotes soldados, tablestacas y anclajes de amarre proporcionan lecturas continuas durante toda la secuencia de excavación. Identifican cambios en la presión del suelo y el movimiento de los edificios antes de que cualquier cambio físico se haga evidente. Los datos ayudan a los equipos de construcción a determinar las medidas de protección necesarias y al mismo tiempo decidir qué tan rápido excavar y cuándo instalar estructuras de soporte en los sitios de construcción del metro y en los sitios de excavación de sótanos junto a los edificios existentes.

5. Túneles y Obras Subterráneas

Los medidores montados en los revestimientos de los túneles y en los conjuntos de pernos de roca detectan la convergencia inducida por la sobrecarga: la reducción gradual del diámetro del túnel causada por la presión del suelo a lo largo del tiempo. Resuelven los cambios a escala milimétrica, lo que los hace capaces de identificar la inestabilidad en desarrollo mucho antes de que la condición se vuelva evidente para los inspectores. En túneles de terreno blando a través de áreas urbanas, donde el asentamiento de la superficie debe permanecer dentro de tolerancias milimétricas, esta resolución no es un refinamiento técnico. Es un requisito de seguridad.

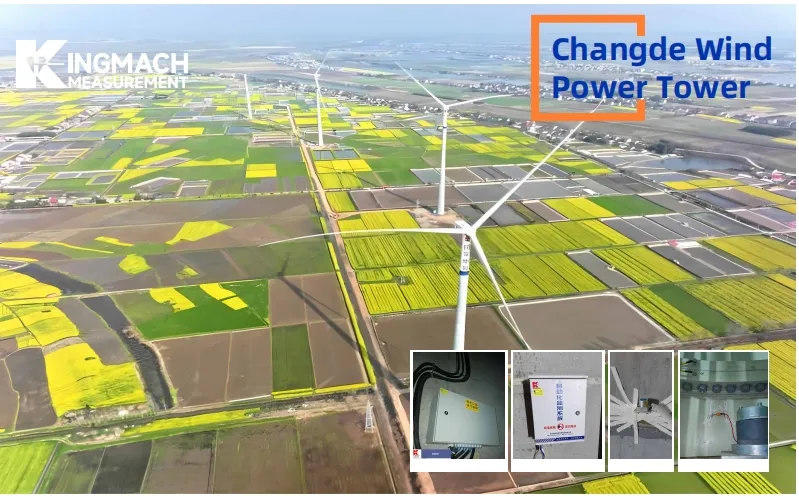

6. Torres eólicas y estructuras altas

Galgas extensométricas soldadas en la superficie de las bridas de las torres de las turbinas eólicas y de las secciones de la base monitorean la acumulación de fatiga bajo la carga cíclica que domina la vida útil de una torre eólica. Cada rotación del rotor aplica un pequeño ciclo de tensión a la torre. A lo largo de veinte años, esos ciclos se cuentan por miles de millones. Los datos de deformación permiten a los operadores calcular la vida útil restante con precisión, pasando de programas de inspección de intervalos fijos a programas de mantenimiento basados ​​en la condición que son más seguros y rentables.

Seis beneficios clave del monitoreo de galgas extensométricas en proyectos de construcción

Comprender las aplicaciones es útil. Comprender por qué esas aplicaciones justifican la inversión es lo que permite a los equipos de proyecto exponer sus argumentos internamente y ante los clientes. Estos son los seis beneficios que más importan.

Beneficio 1: Detección temprana de problemas estructurales

Los extensómetros detectan patrones de carga anómalos semanas o meses antes de que los síntomas macroscópicos (fisuras, deflexiones, asentamientos) se hagan visibles. Este plazo convierte la respuesta de emergencia en una intervención planificada. La diferencia financiera entre una reparación controlada y un cierre estructural no planificado suele ser de un orden de magnitud. La diferencia de seguridad es absoluta. La detección temprana no sólo ahorra dinero. Les da tiempo a los ingenieros para tomar decisiones informadas en lugar de decisiones reactivas.

Beneficio 2: Validación de supuestos de diseño de ingeniería

Ningún modelo estructural es una réplica perfecta de la realidad. El comportamiento del suelo, la distribución de carga, el rendimiento de las conexiones y la variabilidad de los materiales introducen brechas entre lo que predicen los cálculos de diseño y lo que realmente experimenta una estructura. Los datos de galgas extensométricas de cargas reales proporcionan la retroalimentación que cierra esas brechas. Esta validación es especialmente valiosa en proyectos pioneros, condiciones de terreno complejas o geometrías estructurales innovadoras: exactamente las situaciones en las que la incertidumbre del diseño es mayor y el costo de equivocarse es mayor.

Beneficio 3: Datos continuos en tiempo real durante todo el ciclo de vida de los activos

La inspección manual periódica proporciona una instantánea. Una red de galgas extensométricas proporciona una película continua. Conectados a registradores de datos y plataformas de visualización, los medidores ofrecen lecturas las 24 horas del día, los 7 días de la semana con umbrales de alerta configurables. Los propietarios de proyectos pueden monitorear el estado estructural desde cualquier ubicación, lo cual es una ventaja operativa significativa para los propietarios de activos internacionales que administran infraestructura en múltiples geografías. El monitoreo remoto también reduce la frecuencia de las costosas visitas de expertos in situ, lo que supone un ahorro directo en proyectos grandes y geográficamente dispersos.

Beneficio 4: Soporte para el cumplimiento normativo y los informes de seguridad

Los reguladores de muchas jurisdicciones ahora exigen un monitoreo estructural documentado como condición para obtener licencias de operación para represas, puentes importantes y cimientos de rascacielos. Los sistemas de galgas extensométricas producen registros de datos calibrados y con marca de tiempo que satisfacen estos requisitos. También proporcionan el registro de pruebas necesario para la investigación de incidentes, reclamaciones de seguros y evaluaciones de responsabilidad. Para los propietarios de proyectos que operan en múltiples entornos regulatorios, un protocolo de monitoreo consistente basado en sensores calibrados internacionalmente simplifica considerablemente el cumplimiento.

Beneficio 5: Vida útil extendida de los activos mediante mantenimiento basado en datos

Las estructuras mantenidas de acuerdo con los datos de las condiciones reales en lugar de intervalos de tiempo fijos evitan dos errores simétricos: el retiro prematuro (desmantelar una estructura a la que todavía le quedan años de vida útil segura) y la intervención retrasada (continuar operando una estructura más allá del punto en que el mantenimiento cuesta más que el reemplazo). Las estrategias de mantenimiento basadas en sensores han extendido consistentemente la vida útil de la infraestructura por años o décadas en los principales programas de infraestructura en todo el mundo. El retorno de la inversión en sensores se acumula a lo largo de la vida operativa del activo.

Beneficio 6: Reducción de la exposición a seguros y responsabilidad

Este beneficio recibe menos atención en la literatura técnica de la que merece. Los aseguradores de proyectos, los financiadores de concesiones y las agencias de calificación de bonos de infraestructura reconocen cada vez más los programas documentados de seguimiento estructural como prueba de una gestión activa del riesgo. Este reconocimiento tiene efectos mensurables: primas de seguro reducidas, condiciones crediticias más favorables y una mayor confianza de los inversores en las concesiones de infraestructura a largo plazo. Para los desarrolladores de proyectos, el sistema de sensores no es sólo una herramienta técnica. Es un instrumento de gobernanza financiera.

Elegir el medidor de tensión adecuado para su proyecto de construcción

Para seleccionar el tipo de calibre correcto surgen dos preguntas: ¿Cuándo se instalará en relación con la construcción? ¿Qué elemento material y estructural monitorea?

Escenario del proyecto	Tipo de calibre recomendado	Razón clave
Nuevo vertido de hormigón (cimentaciones, presas, losas)	Galga extensométrica VW empotrada	Instalado antes del vertido; sin acceso después

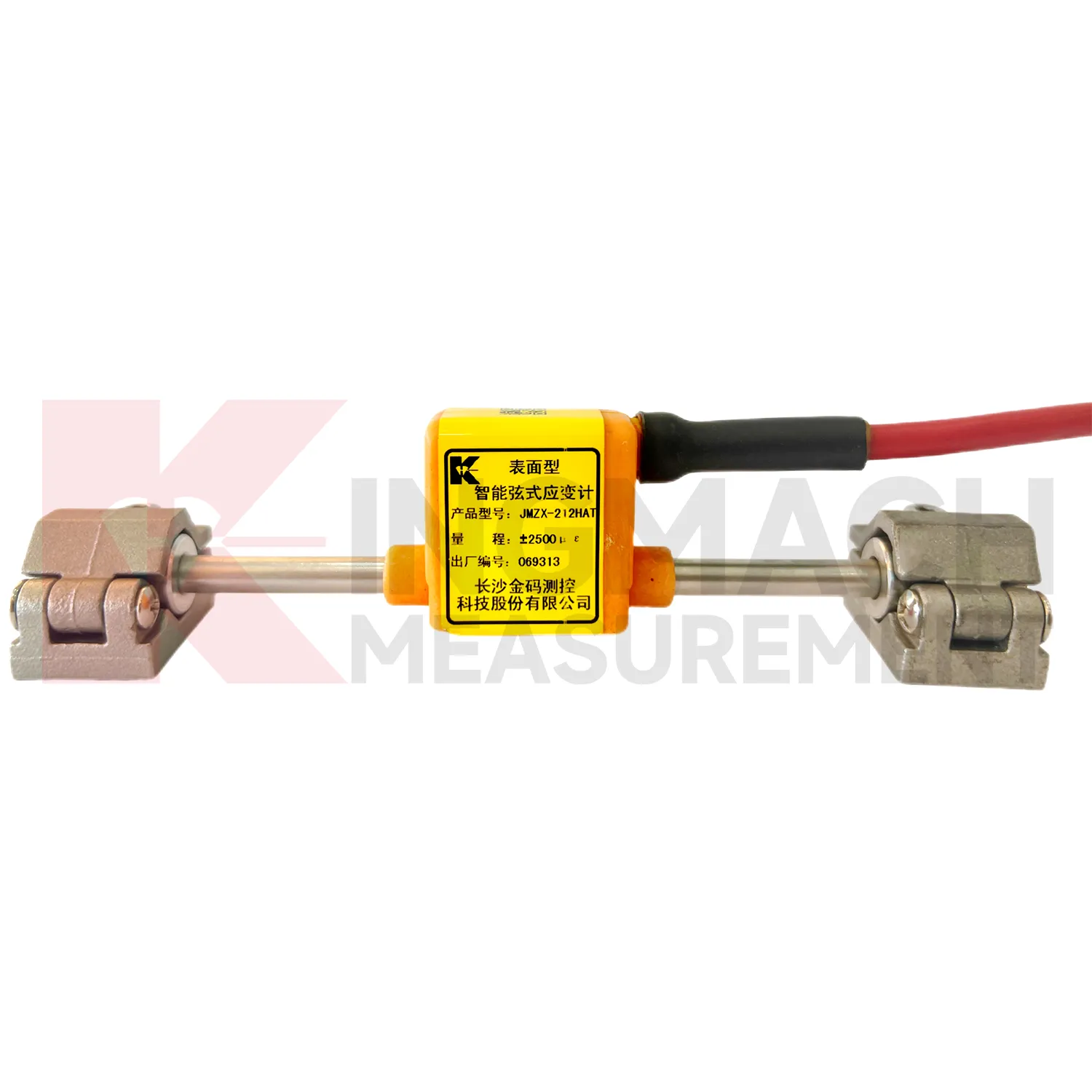

Hormigón existente o madera estructural	Medidor de tensión VW de montaje en superficie	Atornillado o pegado sin intervención estructural
Miembros de acero, vigas de puentes, alas de torres.	Galga extensométrica VW soldada en superficie	La unión soldada resiste vibraciones y cargas cíclicas.
Monitoreo de refuerzo de pilotes y barras de refuerzo	medidor de tensión de barras de refuerzo	Mide la carga axial directamente dentro de la barra.

Más allá de la selección del tipo, dos consideraciones adicionales se aplican a la mayoría de los proyectos internacionales. En primer lugar, las variantes de salida inteligente y digital (modelos con salida RS-485 y compensación de temperatura integrada) se integran directamente con registradores de datos de IoT y plataformas de monitoreo centralizado. Muchas especificaciones de licitaciones de infraestructura ahora requieren explícitamente resultados de sensores digitales, particularmente en ciudades inteligentes y grandes proyectos de transporte. En segundo lugar, los certificados de calibración de fábrica son esenciales para el cumplimiento normativo y la documentación de seguros. Los compradores deben confirmar la trazabilidad de la calibración antes de la adquisición, especialmente cuando se abastecen de sensores a través de fronteras.

Para ingenieros que especifican galgas extensométricas para proyectos de infraestructura, Gama de galgas extensométricas de cuerda vibratoria de Kingmach cubre configuraciones de medidores de tensión de superficie, empotrados, soldados y de barras de refuerzo, con opciones de salida digital inteligente diseñadas para la integración con sistemas de monitoreo modernos.

Conclusión

Una estructura bajo carga siempre está comunicando. Se comunica a través de microdeformaciones que ningún ojo de inspector puede detectar y ningún estudio visual puede cuantificar. Las galgas extensométricas son los instrumentos que hacen que esa comunicación sea inteligible: traducen la tensión mecánica en los datos que los ingenieros y propietarios de activos necesitan para tomar decisiones acertadas.

Los beneficios se extienden mucho más allá de la sala de instrumentación. La detección temprana salva vidas y salva presupuestos. La validación del diseño mejora la calidad de futuros proyectos. El monitoreo continuo permite la supervisión remota a cualquier escala. El cumplimiento normativo se vuelve documentable en lugar de asumido. El mantenimiento prolonga la vida útil de los activos. Y la gestión del riesgo financiero mejora de maneras que son visibles tanto para las aseguradoras como para los inversores.

El sensor correcto, correctamente especificado e instalado correctamente, no registra simplemente lo que está haciendo una estructura. Brinda a todas las partes interesadas (ingenieros, propietarios, reguladores y aseguradores) la confianza de saber que la estructura se está comportando como debería y la advertencia que necesitan cuando no es así.

Si está especificando sensores para un próximo proyecto, comuníquese con el equipo técnico de Kingmach con los parámetros de su proyecto para obtener una recomendación de selección de sensores adaptada a su tipo estructural, condiciones de instalación y objetivos de monitoreo.

Preguntas frecuentes

1. ¿Qué tipos de galgas extensométricas se utilizan más habitualmente en la construcción civil?

Las galgas extensométricas de cuerda vibrante (VW) son la opción dominante para aplicaciones de monitoreo civil y geotécnico permanente. Están disponibles en configuraciones de extensímetro de montaje en superficie, empotrado, soldado en superficie y de barras de refuerzo para adaptarse a diferentes elementos estructurales y condiciones de instalación. Su principio de salida de frecuencia ofrece lecturas estables a largo plazo que los medidores de lámina resistiva no pueden sostener de manera confiable durante programas de monitoreo de varios años.

2. ¿Cuánto duran las galgas extensométricas integradas dentro de estructuras de hormigón?

Los medidores empotrados VW de alta calidad están diseñados para una vida útil superior a 25 a 30 años cuando se instalan y protegen correctamente con un tendido de cables adecuado. Muchas instalaciones de monitoreo de presas y puentes han producido datos consistentes durante más de dos décadas. El rendimiento a largo plazo depende de la calidad de la instalación, la protección del cable y la estabilidad de la calibración del elemento sensor, todos factores que deben confirmarse con el fabricante antes de la adquisición.

3. ¿Pueden las galgas extensométricas funcionar en condiciones sumergidas o totalmente inundadas?

Sí. La mayoría de las galgas extensométricas VW de grado civil tienen clasificaciones de impermeabilidad IP68 y están diseñadas específicamente para operación sumergida en ambientes marinos, estructuras de retención de agua y condiciones de suelo saturado. Los modelos de empotramiento utilizados en el monitoreo de presas y cimientos costeros operan rutinariamente debajo del nivel freático o dentro del cuerpo de estructuras de retención de agua durante toda su vida útil.

4. ¿Cuál es la diferencia entre un medidor extensométrico de montaje en superficie y uno empotrado?

Un medidor de montaje en superficie se instala en el exterior de una estructura existente, adherido con epoxi o atornillado a través de soportes, una vez finalizada la construcción. Mide la tensión en la superficie estructural. Un medidor de empotramiento se vierte directamente en concreto fresco durante la construcción y mide la tensión dentro del cuerpo del elemento estructural. Los medidores de empotramiento proporcionan datos sobre el estado de tensión interna del hormigón en masa, a los que los instrumentos de superficie no pueden acceder, y permanecen en su lugar permanentemente como parte de la estructura.

5. ¿Cómo se integran las galgas extensométricas con las plataformas modernas de monitoreo de la salud estructural?

Los extensómetros inteligentes VW con salida digital RS-485 se conectan directamente a registradores de datos compatibles, que transmiten lecturas a plataformas de monitoreo locales o basadas en la nube a través de redes celulares, satelitales o cableadas. Estas plataformas muestran datos de tensión en tiempo real, aplican umbrales de alerta y generan informes automatizados para los equipos de cumplimiento y mantenimiento. La integración requiere hardware de registro de datos compatible y conectividad de red en el sitio de monitoreo, los cuales deben especificarse junto con la selección del sensor en la etapa de planificación del proyecto.
