Medidor de tensión de cuerda vibratoria versus medidor de tensión eléctrico: diferencias clave

1. Elegir la galga extensométrica adecuada en proyectos de ingeniería

La demanda global de monitoreo de la salud estructural (MAS) en infraestructura está creciendo rápidamente. La medición precisa de la deformación juega un papel vital para garantizar la seguridad del proyecto, la durabilidad a largo plazo y el cumplimiento normativo. Los directores de proyectos suelen elegir entre dos tecnologías principales: la galga extensométrica de cuerda vibrante (VWSG) y la galga extensométrica eléctrica (ESG). Este artículo proporciona una comparación integral de galgas extensométricas para ayudar a los ingenieros, contratistas y equipos de adquisiciones a seleccionar la solución adecuada para sus proyectos específicos.

2. Principios de funcionamiento: cómo cada tecnología mide la tensión

2.1 Medidor de tensión de cuerda vibrante (VWSG)

El VWSG funciona basándose en el cambio de frecuencia de un cable tensado dentro del sensor. La tensión estructural provoca una variación de tensión en este cable, lo que luego conduce a un cambio de frecuencia mensurable. Esta señal generada es inherentemente digital, lo que significa que permanece estable incluso cuando se transmite a largas distancias. Una idea clave para los ingenieros es que esta señal basada en frecuencia es inherentemente digital y permanece muy estable incluso cuando se transmite a largas distancias. Esta es una ventaja clave de la tecnología VWSG en entornos hostiles.

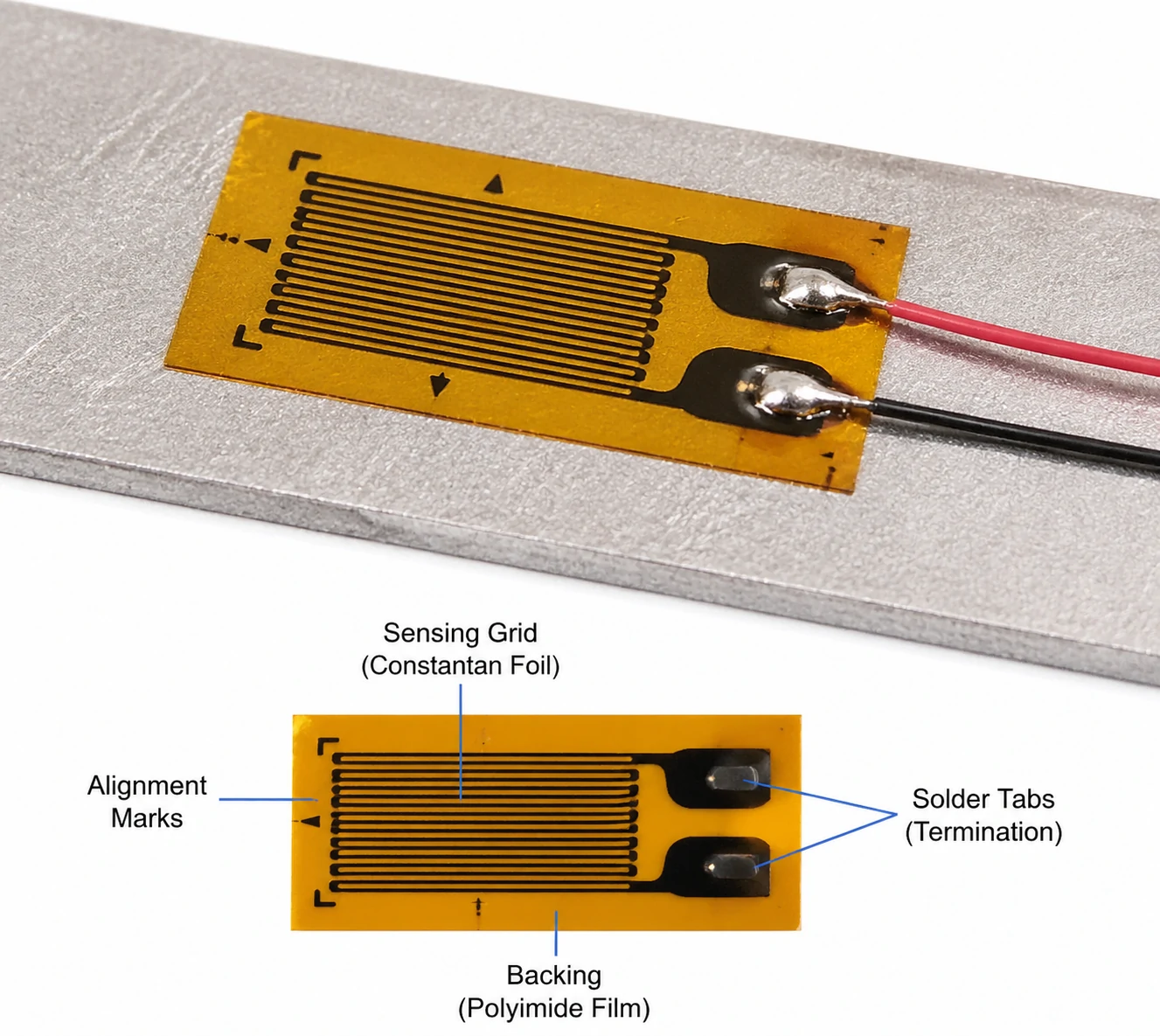

2.2 Galga extensométrica eléctrica (ESG)

La galga extensométrica eléctrica, o galga extensométrica de resistencia, funciona en función de un cambio de resistencia eléctrica. La tensión física provoca este cambio de resistencia, que luego un circuito de puente de Wheatstone convierte en una salida de voltaje medible. Este sistema analógico requiere un cuidadoso acondicionamiento y amplificación de la señal para producir datos utilizables. Una idea clave es que el ESG destaca en la detección de cambios microscópicos, pero es significativamente más vulnerable a la interferencia ambiental.

3. Comparación de rendimiento: precisión, estabilidad y sensibilidad

3.1 Precisión de la medición

El extensómetro eléctrico ofrece una alta precisión a corto plazo. Por el contrario, el extensímetro de cuerda vibrante proporciona una precisión excepcionalmente fiable a largo plazo.

3.2 Estabilidad a largo plazo

El VWSG sobresale en proyectos de monitoreo de varios años porque su mecanismo físico resiste inherentemente la deriva. Los criterios ESG suelen tener dificultades en aplicaciones a largo plazo. El ESG es muy propenso a sufrir derivas de señales y efectos adversos de temperatura a lo largo del tiempo.

3.3 Sensibilidad y Resolución

El ESG ofrece una sensibilidad superior, lo que lo hace más adecuado para medir microdeformaciones, realizar pruebas de laboratorio y capturar cambios dinámicos de medición. El VWSG opera con una resolución ligeramente más baja, lo que lo hace ideal para monitorear cargas estáticas y que cambian lentamente.

4. Adaptabilidad ambiental: ¿cuál funciona mejor en condiciones difíciles?

4.1 Resistencia a la temperatura

Los cambios de temperatura afectan a todos los sensores de monitoreo de salud estructural. El VWSG cuenta con compensación de temperatura incorporada, lo que agiliza el proceso de recopilación de datos. El ESG requiere mecanismos de compensación externos para mantener la integridad de los datos durante las fluctuaciones de temperatura.

4.2 Humedad, corrosión y polvo

El VWSG está completamente sellado contra los elementos, lo que lo hace muy adecuado para aplicaciones integradas. El ESG es muy sensible a la calidad de la instalación y requiere una protección externa sustancial para sobrevivir a la humedad y el polvo.

4.3 Interferencia electromagnética (EMI)

El VWSG es completamente inmune a las interferencias electromagnéticas porque depende de una señal de frecuencia. El ESG sigue siendo muy susceptible a la EMI porque emite una señal analógica. Esta inmunidad proporciona un fuerte ángulo de venta para la utilización de sensores VWSG en grandes proyectos de infraestructura. Funcionan excepcionalmente bien en regiones costeras, túneles subterráneos y grandes represas.

5. Instalación y mantenimiento: consideraciones prácticas para ingenieros

5.1 Complejidad de la instalación

El ESG exige un proceso de instalación meticuloso. Los técnicos deben realizar una preparación precisa de la superficie y garantizar una unión adhesiva crítica para lograr lecturas precisas. El VWSG ofrece una experiencia de instalación mucho más sólida. Los trabajadores pueden adaptar fácilmente el VWSG para incrustar hormigón directamente sin comprometer el sensor.

5.2 Requisitos de mantenimiento

El ESG conlleva un mayor riesgo de falla en el campo. Los operadores deben realizar calibraciones frecuentes para mantener el ESG funcionando correctamente. El VWSG requiere un mantenimiento mínimo una vez instalado. Esta durabilidad da como resultado una vida útil muy larga para el VWSG.

6. Compatibilidad de los sistemas de monitoreo y adquisición de datos

6.1 Transmisión de señal

El VWSG maneja sin esfuerzo transmisiones de larga distancia, enviando señales precisas de hasta varios kilómetros. El ESG tiene dificultades con tendidos de cable largos y está gravemente limitado por el ruido de la señal.

6.2 Integración con Sistemas SHM

Ambos tipos de sensores ofrecen integración con redes modernas de monitoreo de salud estructural. Garantizan la compatibilidad con los registradores de datos estándar. Se conectan perfectamente a plataformas de monitoreo de IoT y sistemas de monitoreo remoto. Esta interoperabilidad presenta una gran oportunidad para presentar soluciones completas de monitoreo a los clientes.

7. Aplicaciones típicas: dónde cada sensor funciona mejor

7.1 Aplicaciones de galgas extensométricas de cuerda vibrante

• Represas y centrales hidroeléctricas
• Puentes y túneles
• Cimentaciones profundas
• Taludes y seguimiento geotécnico

7.2 Aplicaciones de galgas extensométricas eléctricas

• Pruebas de laboratorio
• I+D aeroespacial y de automoción
• Pruebas estructurales a corto plazo
• Mediciones dinámicas de alta frecuencia.

8. Costo versus valor: presupuesto a corto plazo versus retorno de la inversión a largo plazo

Al analizar las opciones de cuerda vibratoria frente a galgas extensométricas de resistencia, los equipos deben mirar más allá del precio de compra inicial. El ESG ofrece un coste inicial más bajo. Sin embargo, el mantenimiento y los reemplazos frecuentes resultan en un costo de ciclo de vida mucho mayor para el ESG. El VWSG requiere una inversión inicial mayor. Con el tiempo, el VWSG ofrece un menor costo de mantenimiento y reemplazo. Una idea crucial en materia de adquisiciones es que el costo total de propiedad (TCO) es mucho más importante en proyectos grandes que duran varios años.

9. Guía de decisiones: cómo elegir el extensómetro adecuado para su proyecto

9.1 Criterios clave de selección

Los equipos de adquisiciones deben evaluar varios factores centrales antes de realizar una selección final del sensor. Debe considerar la duración total del proyecto y las condiciones ambientales específicas del sitio. También debe determinar la precisión requerida, describir sus estrictas restricciones presupuestarias y evaluar la viabilidad general de la instalación.

9.2 Tabla de comparación rápida

Factor	Alambre Vibrante	Eléctrico
Estabilidad	Excelente	Promedio
Sensibilidad	Promedio	Excelente
Durabilidad	Excelente	Bajo
Costo (inicial)	Más alto	Más bajo

10. Conclusión: Adaptar la tecnología a las necesidades del proyecto

Simplemente no existe una solución única a la hora de seleccionar sensores estructurales. En resumen, el VWSG es la mejor opción para el monitoreo a largo plazo en entornos hostiles. El ESG sigue siendo la mejor herramienta para aplicaciones de pruebas a corto plazo y de alta precisión.

Invitamos a los lectores a solicitar una consulta técnica con nuestro equipo de ingeniería. Podemos ayudarlo a obtener soluciones de sensores personalizadas y analizar en profundidad los requisitos específicos de su proyecto. Contáctenos para obtener una solución de monitoreo de tensión personalizada para su próximo proyecto de infraestructura.

[¡Contáctanos ahora!]

Preguntas frecuentes

1. ¿Cuál es la principal diferencia entre un extensímetro de cuerda vibrante y un extensímetro eléctrico?

La principal diferencia radica en sus principios de funcionamiento. Un VWSG se basa en el cambio de frecuencia de un cable tensado para medir la deformación, mientras que un ESG mide la deformación mediante un cambio en la resistencia eléctrica.

2. ¿Qué galga extensométrica es mejor para proyectos de infraestructura a largo plazo?

El medidor de tensión de cuerda vibratoria es mejor para proyectos a largo plazo. Presenta una resistencia inherente a la deriva de la señal y soporta fácilmente condiciones ambientales adversas durante varios años.

3. ¿Por qué las galgas extensométricas eléctricas tienen problemas con la transmisión de señales a larga distancia?

Las galgas extensométricas eléctricas emiten una señal de voltaje analógica. Esta señal analógica se degrada con cables largos y capta fácilmente interferencias electromagnéticas (EMI) y ruido de señal.

4. ¿Puedo incrustar galgas extensométricas eléctricas directamente en el hormigón?

Si bien es posible, no se recomienda sin una amplia protección externa. Los VWSG están completamente sellados y son naturalmente robustos, lo que los convierte en el estándar de la industria para el empotramiento directo de concreto.

5. ¿Qué opción ofrece un mejor retorno de la inversión (ROI)?

Para proyectos de laboratorio o de corto plazo, el ESG ofrece un mejor retorno de la inversión debido a costos iniciales más bajos. Para proyectos de infraestructura a gran escala o de varios años, el VWSG proporciona un retorno de la inversión significativamente mejor porque su costo total de propiedad es menor debido a necesidades mínimas de mantenimiento y reemplazo.
