¿Qué es un extensímetro de cuerda vibrante? Ventajas, usos y limitaciones

Imagínese a un ingeniero de puentes sentado en una oficina, observando los datos estructurales provenientes de sensores incrustados en lo profundo de pilares de concreto hace más de una década. Las lecturas siguen siendo precisas y la señal sigue siendo estable. Este nivel de confiabilidad a largo plazo no es un feliz accidente. Es el resultado de elegir la tecnología adecuada para el trabajo.

El caballo de batalla detrás de esta resistencia es el medidor de tensión de cuerda vibratoria. Este sensor ha superado consistentemente a las tecnologías de la competencia en entornos exigentes. Este artículo explicará exactamente cómo funciona un medidor de tensión de cuerda vibrante, evaluará sus ventajas principales y sus limitaciones honestas, y lo ayudará a encontrar el tipo de sensor correcto para su próximo proyecto.

¿Qué es un extensímetro de cuerda vibrante?

Para entender el sensor, primero debemos definir qué mide. En ingeniería civil y geotécnica, "deformación" se refiere a la pequeña cantidad de deformación que experimenta un material cuando se somete a tensión o carga. Medir esta tensión es vital. Indica a los ingenieros si un puente se está doblando demasiado, si una presa se está asentando de manera desigual o si el revestimiento de un túnel está asumiendo una presión peligrosa.

Un extensímetro de cuerda vibrante (VW) mide esta deformación utilizando un principio de funcionamiento increíblemente sencillo. Dentro de la carcasa del medidor se encuentra un alambre de acero tensado. Cuando un pulso eléctrico excita este cable, resuena a una frecuencia específica que es directamente proporcional a su tensión. Cuando el material estructural alrededor del medidor se deforma, estira o comprime el cuerpo del medidor, alterando la tensión del cable interno y cambiando su frecuencia de resonancia. Este cambio de frecuencia se convierte luego en una lectura de tensión precisa.

Esta señal basada en frecuencia es muy robusta. A diferencia de las galgas extensométricas resistivas (de lámina) tradicionales, que dependen de cambios de voltaje que pueden debilitarse con la distancia, una señal de cuerda vibrante viaja sin esfuerzo a lo largo de largos tramos de cable. Esto convierte al medidor VW en el sensor de monitoreo de salud estructural definitivo para entornos hostiles e implementaciones de varios años.

Para adaptarse a diferentes escenarios de construcción, estos sensores generalmente vienen en tres configuraciones principales: montaje en superficie, empotramiento y soldadura en superficie.

Tipos de galgas extensométricas de cuerda vibrante

La selección del tipo de calibre correcto depende completamente de la fase de su proyecto y de los materiales involucrados.

Modelo de superficie: Los ingenieros atornillan o unen con epoxi estos medidores directamente a superficies de concreto, acero o madera una vez finalizada la construcción. Son la opción ideal para proyectos de modernización o monitoreo posterior a la construcción. Un buen ejemplo es el Medidor de tensión de cuerda vibratoria inteligente JMZX-212HAT/HB , que ofrece alta precisión para la infraestructura existente.

Modelo de incrustación: Los trabajadores vierten estos calibres directamente en concreto fresco. El sensor pasa a formar parte permanentemente de la estructura. Son ideales para monitorear presas, cimientos apilados y vertidos masivos de concreto.

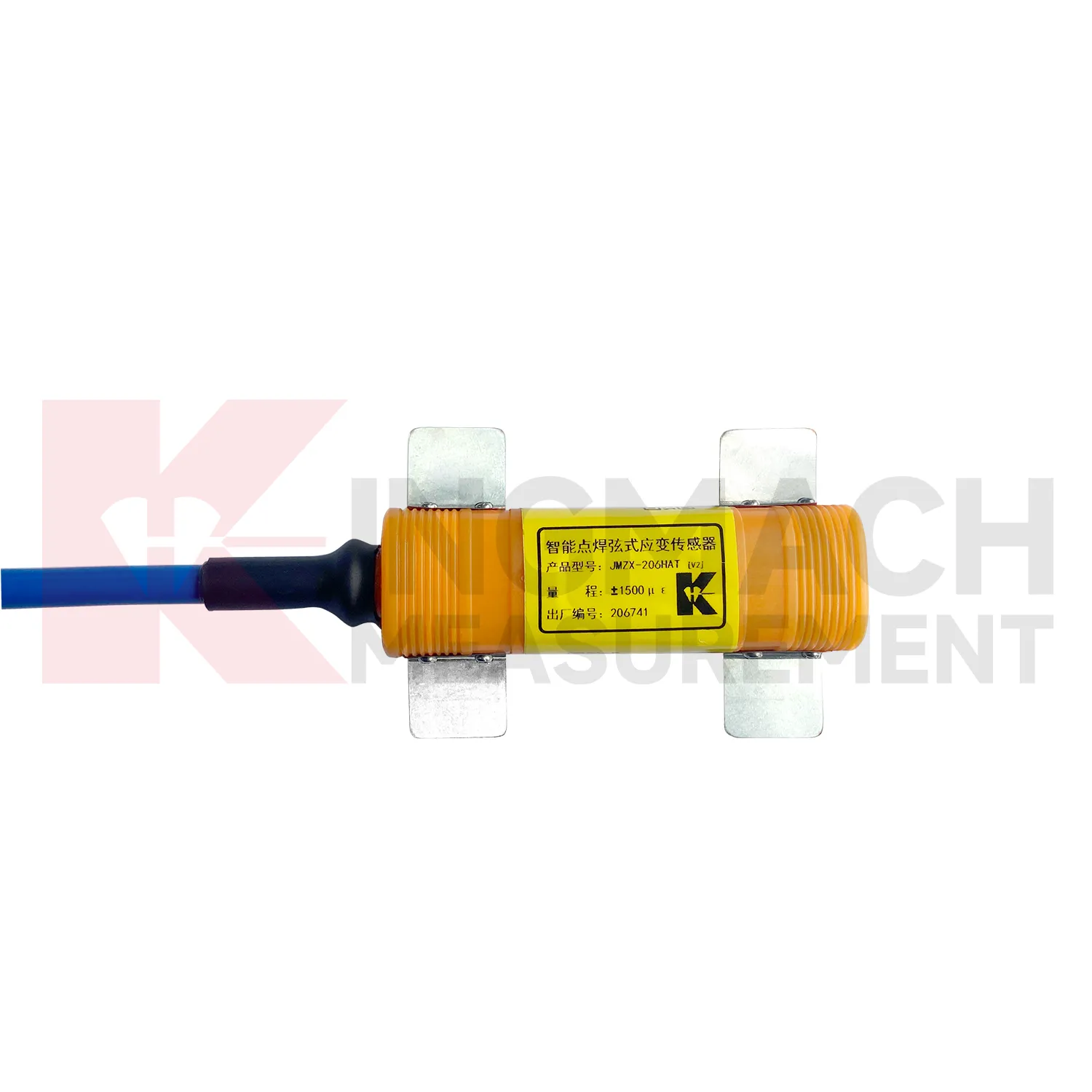

Modelo de superficie soldada: Los técnicos los sueldan directamente a miembros de acero como vigas de puentes, pilotes de acero y bridas de torres eólicas. Una conexión soldada resiste vibraciones y cargas cíclicas mucho mejor que las uniones adhesivas.

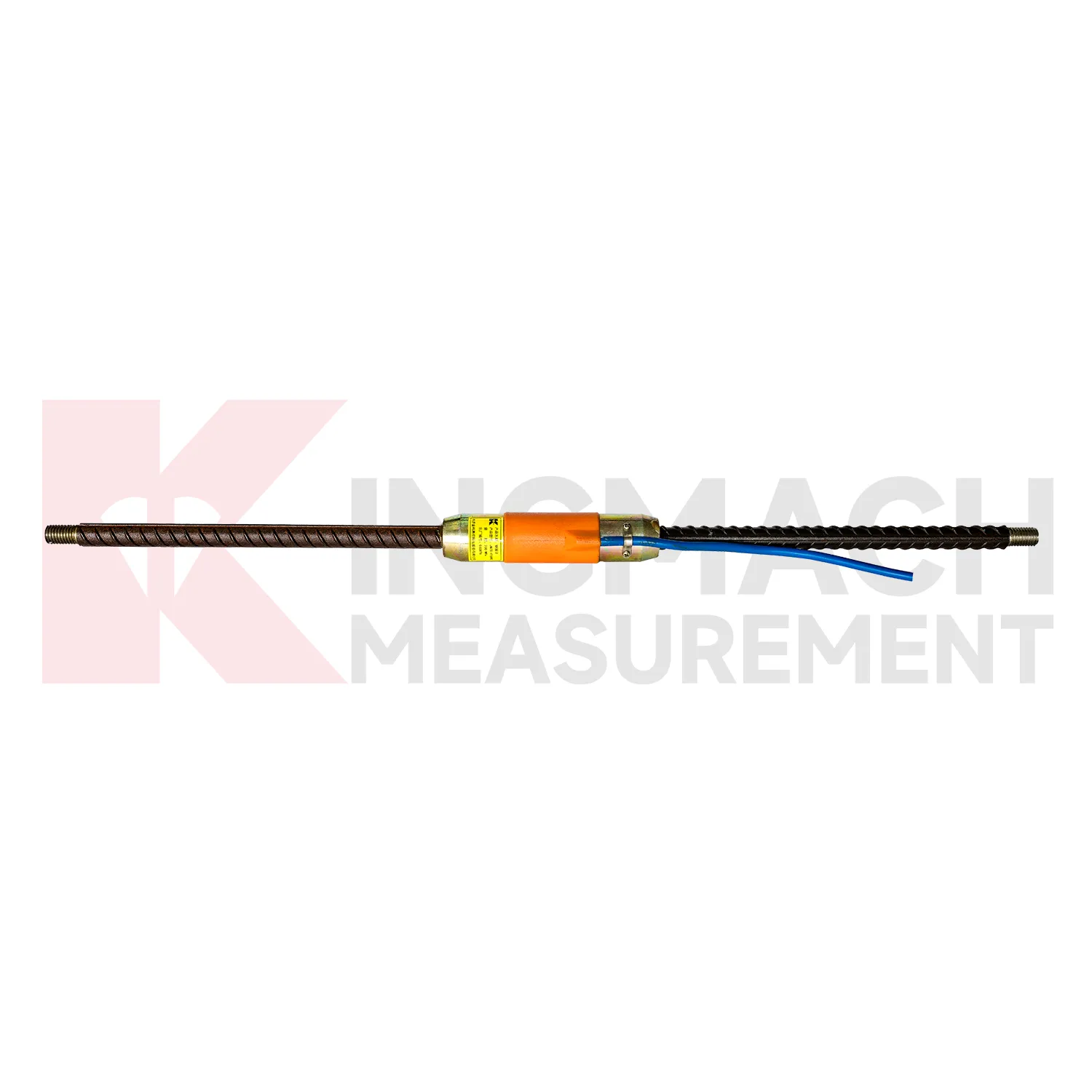

Medidores de tensión de barras de refuerzo: Los equipos de construcción colocan estos sensores tubulares huecos en línea con barras de refuerzo. Miden directamente la fuerza axial en las barras de refuerzo, lo cual es fundamental para comprender el estado de los pilotes, los muros de contención y los revestimientos de túneles.

Guía de selección rápida

Fase del Proyecto / Material	Tipo de calibre recomendado	Aplicación común
Concreto o madera existente	Montaje en superficie	Renovaciones, seguimiento de edificios históricos.
Vertidos de hormigón fresco	Incrustación	Presas, cimientos, muros de contención.
Estructuras de acero existentes	Superficie soldada	Puentes, torres de turbinas eólicas, pilotes de acero.
Estructuras de hormigón armado	Medidor de tensión de barras de refuerzo	Pilotes de carga, revestimientos de túneles

Ventajas clave de los medidores VW

Los ingenieros eligen sensores de cuerda vibrante como su herramienta principal para monitorear la integridad estructural durante períodos prolongados porque esta tecnología proporciona capacidades de monitoreo permanente. Las principales ventajas incluyen:

Estabilidad excepcional a largo plazo: La salida de frecuencia de un medidor VW mantiene una estabilidad completa porque su rendimiento no se ve afectado por los cambios de resistencia del cable, la infiltración de humedad del conector y las fluctuaciones del voltaje de suministro. Estos problemas frecuentemente afectan a los medidores resistivos con el tiempo, pero los sensores VW permanecen estables durante décadas.

Fuerte inmunidad EMI/RFI: Las obras crean un ambiente eléctricamente ruidoso. Los generadores diésel y los equipos de soldadura, junto con las líneas eléctricas, producen interferencias. Las señales en el dominio de la frecuencia pueden pasar fácilmente a través de estos entornos, lo que elimina la necesidad de sistemas de blindaje de cables pesados ​​y costosos.

Cables largos: Los sensores VW mantienen la calidad de su señal cuando funcionan con 1.000 metros de cable, que se extiende más allá de esta distancia. Esto permite a los ingenieros enrutar todos los datos a un único registrador de datos centralizado en sitios de grandes presas o túneles.

Amplio rango de temperatura de funcionamiento: Los sensores mantienen sus funciones operativas en rangos de temperatura extremos, desde regiones alpinas bajo cero hasta sitios de construcción de infraestructura tropical, lo que permite su uso como sistema de monitoreo estándar para aplicaciones geotécnicas en todo el mundo.

Termistores incorporados: La mayoría de los medidores VW modernos incluyen un termistor interno, que funciona como un termistor incorporado. El sistema utiliza un solo tendido de cable para entregar datos de temperatura, lo que permite ajustes automáticos de temperatura que mejoran la calidad de los datos recopilados.

Variantes digitales e inteligentes: Los modelos inteligentes de hoy utilizan los sufijos HAT y HB para mostrar su capacidad de conectar sistemas tradicionales con operaciones industriales 4.0 modernas. Los dispositivos ofrecen funcionalidad de salida RS-485 junto con capacidades de almacenamiento de datos integradas y una conexión perfecta a los equipos de registro de datos de IoT y sistemas SCADA actuales.

Aplicaciones de proyectos de galgas extensométricas de cuerda vibrante

Las galgas extensométricas de cuerda vibrante actúan como sistema nervioso en las infraestructuras modernas. Proporcionan datos críticos en una amplia gama de proyectos de ingeniería civil.

Puente y Viaducto: Los ingenieros utilizan medidores soldados y de montaje en superficie para monitorear la flexión de la viga, las cargas de soporte y la expansión térmica en proyectos que requieren atención especial tanto para estructuras de grandes luces como para sistemas de alto tráfico.

Presas y Estructuras Hidráulicas: Los medidores de empotramiento dedicados, que los ingenieros colocan en estructuras masivas de concreto, rastrean los tres procesos fundamentales de fluencia y asentamiento e interacciones de presión de poro desde el principio hasta el final de la vida operativa de la estructura, que dura varias décadas.

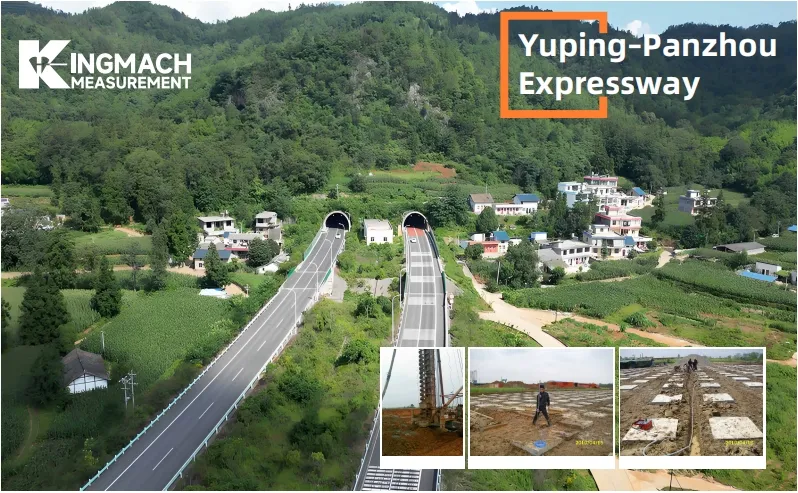

Túneles y Obras Subterráneas: Los medidores que los ingenieros instalan en los revestimientos de los túneles y en los pernos de roca funcionan para monitorear la convergencia, que ocurre debido a la presión de sobrecarga. El sistema proporciona una advertencia anticipada a los equipos de ingeniería sobre los cambios estructurales que se producen antes de que puedan observar cualquier grieta visible.

Edificios altos y cimientos: Los extensímetros de barras de refuerzo y los medidores de empotramiento en cimientos profundos verifican las suposiciones de transferencia de carga realizadas durante el diseño. Cierran la brecha entre la predicción geotécnica y la realidad constructiva.

Torres de turbinas eólicas: Los medidores soldados en la superficie, que se fijan a las bridas de las torres, monitorean las uniones críticas por fatiga de las torres de las turbinas eólicas durante la carga del viento. La importancia de este desarrollo ha aumentado porque los parques eólicos terrestres y marinos se están expandiendo por todo el mundo.

Muros de contención y taludes: Los conjuntos de medidores distribuidos monitorean el movimiento de la masa terrestre mientras rastrean el proceso de falla progresiva a través de sus capacidades de medición. La información recopilada pertenece a la categoría de datos esenciales, que protegen los proyectos de terraplenes de ferrocarriles y carreteras de posibles peligros.

Limitaciones y compensaciones honestas

Ningún sensor es perfecto para todas las aplicaciones. Comprender las limitaciones de las galgas extensométricas VW le garantiza especificar la herramienta adecuada para el trabajo.

No apto para mediciones dinámicas: Los manómetros de VW miden tensiones casi estáticas porque sólo detectan movimientos cambiantes lentos. Para monitorear vibraciones de alta frecuencia que exceden de 1 a 2 Hz, es necesario utilizar acelerómetros o medidores de lámina resistiva.

Mayor costo unitario: El proceso de fabricación preciso, junto con los componentes electrónicos internos de un medidor VW, genera costos más altos en comparación con los medidores de lámina simples. El costo se vuelve justificable cuando se utiliza para instalaciones permanentes, pero sigue siendo innecesario para experimentos de laboratorio temporales.

Requiere equipo de lectura compatible: Las señales VW necesitan unidades de lectura o registradores de datos específicos que puedan satisfacer sus requisitos de frecuencia. Los equipos de adquisiciones deben verificar las restricciones presupuestarias junto con las necesidades de compatibilidad al comienzo de su proceso de planificación.

Los medidores de empotramiento no son recuperables: La galga de empotramiento se vuelve permanente después de su instalación en concreto. El sistema tiene errores de instalación permanentes porque no se pueden arreglar. El sistema requiere calibración de fábrica junto con una instalación experta porque estos dos elementos garantizan el rendimiento adecuado del sistema.

Deriva extrema de calibración a largo plazo: Si bien los sensores VW son excepcionalmente estables, pueden experimentar una desviación menor de la calibración en períodos extremos de varias décadas. Los ingenieros deben revisar las especificaciones de deriva publicadas para proyectos que superen los 20 a 30 años sin acceso de recalibración planificado.

VW frente a otras tecnologías de sensores

¿Cómo se compara el medidor de tensión de cuerda vibrante con sensores alternativos de monitoreo de salud estructural?

Medidores VW versus medidores resistivos (láminas): Los medidores VW ganan fácilmente en precisión frente a cables largos y plazos prolongados. Los calibres de láminas ganan por su menor costo inicial y su respuesta dinámica de alta frecuencia.

Medidores VW versus fibra óptica (FBG): Los sensores FBG destacan en la detección distribuida a lo largo de una única fibra continua y ofrecen transmisión de ultra larga distancia. Los sensores VW ganan en costo general, madurez del ecosistema y facilidad de reemplazo del hardware de lectura.

Sensores VW versus MEMS: Los MEMS (sistemas microelectromecánicos) destacan en aplicaciones dinámicas de alta frecuencia. La tecnología VW sigue siendo la mejor opción para el monitoreo permanente estático y cuasiestático.

Tabla comparativa de tecnologías

Tipo de sensor	Mejor caso de uso	Estabilidad a largo plazo	Ajuste típico de infraestructura
Alambre Vibrante	Monitoreo de tensión lento y estático	Excelente (décadas)	Represas, túneles, cimentaciones, obras civiles pesadas.
Resistivo (lámina)	Pruebas dinámicas de alta frecuencia.	Pobre a moderado	Pruebas de laboratorio, diagnósticos a corto plazo.
Fibra Óptica (FBG)	Arreglos distribuidos de alta densidad	Excelente	Tuberías, tramos continuos masivos
MEMS	Seguimiento dinámico de vibración e inclinación	Bien	Monitoreo sísmico, dinámica de puentes activos.

Mejores prácticas de instalación

Aprovechar al máximo su sensor de ingeniería civil requiere una instalación meticulosa.

Montaje en superficie: Es obligatoria una preparación adecuada de la superficie. Lijar la superficie y desengrasarla bien. Asegúrese de que el medidor esté orientado correctamente con el eje de tensión principal e instale cubiertas físicas para proteger el sensor del tráfico de la construcción.

Incrustación: Coloque de forma segura el medidor dentro de la jaula de barras de refuerzo y cumpla con los estrictos requisitos de cobertura de concreto. Pase los cables de señal con cuidado para evitar que se doblen o se rompan durante el vertido del hormigón. Siempre tome una lectura de referencia cero antes de que fragüe el concreto.

Superficie soldada: Cumpla estrictamente con los requisitos de calidad de la soldadura. Permita que el metal se libere de la tensión posterior a la soldadura y complete su fase de enfriamiento antes de establecer la lectura de referencia inicial.

Consejos universales: Registre siempre las lecturas de referencia inmediatamente después de la instalación. Utilice el termistor incorporado para prácticas de compensación de temperatura. Finalmente, establezca un protocolo claro de etiquetado de cables para conjuntos de sensores múltiples para evitar confusión en el terminal del registrador de datos.

Cómo especificar y obtener su medidor

Cuando esté listo para adquirir un medidor de tensión de cuerda vibratoria, concéntrese en los detalles. Cree una lista de verificación de especificaciones estricta que incluya el rango de medición requerido (medido en microdeformación o $\mu\varepsilon$), longitud del calibre, ventana de temperatura de funcionamiento, tipo de salida deseada (analógica versus digital RS-485), longitud del cable y clasificación IP.

Cuando hable con proveedores, haga las preguntas correctas. Solicite certificados de calibración de muestras. Pregunte acerca de la inmunidad cross-ta3245lk si está instalando grandes conjuntos de sensores múltiples. Verifique que sus sensores sean compatibles de forma nativa con su marca de registrador de datos preferida y confirme los plazos de entrega para grandes cantidades comerciales.

Para proyectos que requieren monitoreo de superficie de alta precisión, la serie JMZX-212 ofrece un excelente equilibrio entre durabilidad e integración digital, cumpliendo con estrictos estándares internacionales de infraestructura.

Conclusión

El extensómetro de cuerda vibratoria se gana su lugar en el control estructural a largo plazo no por su novedad llamativa, sino por su fiabilidad demostrada. Mide el cambio a través de señales de frecuencia robustas, que ofrecen una estabilidad excepcional, una fuerte inmunidad a las interferencias y una transmisión de datos fluida en sitios de construcción masivos. Si bien no están diseñados para pruebas de impacto dinámicas y de alta velocidad, su rendimiento cuasiestático es incomparable. Es una cualidad que importa más cuando se espera que estos sensores sobrevivan de manera segura a los equipos de construcción que los instalaron.

¿Listo para equipar tu próximo proyecto? Lo invitamos a enviar las especificaciones de su proyecto a nuestro equipo de ingeniería para obtener soporte personalizado en la selección de sensores. Contáctenos hoy para obtener una cotización o descargar hojas de datos completas del producto.

Preguntas frecuentes

1. ¿Qué precisión tiene un extensímetro de cuerda vibrante?

Cuando se instala correctamente y se compensa la temperatura mediante su termistor incorporado, un extensímetro VW de alta calidad generalmente ofrece una precisión de $\pm0.1\%$ a $\pm0.5\%$ de su escala completa, lo que lo hace altamente confiable para el monitoreo de la salud estructural.

2. ¿Pueden los medidores VW funcionar en condiciones sumergidas?

Sí. Los medidores VW empotrados y montados en superficie se sellan habitualmente con altas clasificaciones de IP (a menudo IP68). Esto les permite operar permanentemente mientras están sumergidos en agua, lo cual es esencial para proyectos de represas y cimientos profundos.

3. ¿Cuál es la vida útil típica de una galga extensométrica integrada?

Debido a que el alambre de acero interno está sellado herméticamente y protegido de la oxidación externa, un medidor de tensión VW incorporado puede funcionar fácilmente con precisión durante 25 a 50 años, y a menudo dura toda la vida útil de diseño de la estructura receptora.

4. ¿Necesito equipo especial para leer los datos?

Sí. Debido a que los medidores VW emiten una señal de frecuencia en lugar de un simple voltaje, debe utilizar una unidad de lectura de cuerda vibrante dedicada o un registrador de datos configurado específicamente con un módulo de interfaz de cuerda vibrante.

5. ¿Se puede reparar un cable roto en un medidor integrado?

Si un cable se corta fuera de la estructura de hormigón, se puede empalmar utilizando cajas de conexiones impermeables adecuadas. Sin embargo, si el cable se rompe profundamente dentro del concreto vertido cerca del cuerpo del sensor, el calibre se pierde permanentemente. Esto resalta la necesidad de un tendido cuidadoso de los cables durante la construcción.
