Sensores de nivel de agua Kingmach para monitoreo de presas

Por qué es importante el monitoreo del nivel del agua en la seguridad de las presas

El nivel del agua es una de las variables operativas detrás de la programación de embalses, el control de inundaciones, la revisión de filtraciones y las decisiones de alerta. Puede describir la carga hidráulica en la estructura, indicar si una tubería de alivio se comporta como se esperaba y ayudar a interpretar los cambios de presión interna o del agua subterránea cuando se lee con otros instrumentos.

El resultado útil es una serie temporal comparable en lugar de un número aislado. Los ingenieros pueden comparar las precipitaciones, los cambios de embalses, la respuesta del drenaje y las condiciones internas a lo largo del tiempo cuando el dato, el intervalo de muestreo y el historial de mantenimiento se conservan con los datos de medición. Esta es la base para decidir si un cambio necesita investigación o es consistente con la respuesta normal del sitio.

Principales tipos de sensores de nivel de agua para el monitoreo de presas

El sensor debe coincidir con el punto de medición. Un sensor de presión sumergido puede adaptarse a un tubo de observación integrado o a una tubería de alivio de presión, mientras que la medición por radar o ultrasonido puede evitar el contacto con una superficie de agua abierta. Los sistemas de flotador, burbujeadores y medidores manuales de personal siguen siendo relevantes cuando las condiciones del sitio o el método de validación los hacen prácticos.

Los medidores manuales de personal merecen un lugar en el plan de seguimiento. Proporcionan una referencia visible y sin energía para la puesta en servicio, verificaciones periódicas e investigaciones posteriores al evento. Defina el dato, la ruta de acceso segura, el intervalo de inspección y el formato de registro con marca de tiempo para que estas lecturas puedan validar, en lugar de confundir, el flujo de datos digitales.

Cómo funcionan los sensores de nivel de agua de presión diferencial

Un sensor hidrostático convierte la presión del agua en el punto de detección en un valor de nivel. A medida que aumenta la columna de agua sobre el sensor, aumenta la presión. Para un diafragma sumergido, la relación se puede expresar como Delta P = rho gh, por lo que el nivel informado depende de la densidad del fluido, la elevación del sensor y una referencia atmosférica estable.

Para aplicaciones al aire libre, un cable ventilado o un tubo de aire interno pueden referenciar la medición a la presión atmosférica. Eso reduce el riesgo de tratar el cambio barométrico como un evento del nivel del agua. No elimina la necesidad de disciplina en el campo: registre la elevación del sensor y los datos de referencia en el momento de la puesta en servicio, mantenga el recorrido de ventilación seco y abierto y compare una lectura estable con una referencia inspeccionada o manual.

Este método de medición es adecuado para muchas presas y puntos hidrológicos, pero no debe seleccionarse únicamente por la etiqueta. El comprador debe verificar la geometría de la tubería, la altura esperada, el riesgo de sedimentos, la ruta del cable, el acceso de mantenimiento y la arquitectura de datos antes de confirmar un enfoque basado en la presión.

Precisión, resolución y alcance: lo que los compradores deben comparar

La resolución es el incremento más pequeño que un dispositivo puede detectar o mostrar. La precisión describe qué tan cerca está el valor informado del valor real en condiciones definidas. Un incremento fino en la visualización no garantiza por sí solo que un umbral de advertencia o una tendencia a largo plazo sean confiables; La compensación de la instalación, la respuesta de la temperatura, la calibración y la estabilidad del punto de referencia también son importantes.

Elija el rango según la columna de agua máxima creíble, no solo el nivel operativo normal. Revise el nivel de inundación, la altura de la tubería, las variaciones de presión esperadas y las consecuencias de la sobrecarga. La RFQ también debe indicar el propósito de ingeniería de la lectura, porque los criterios de aceptación para el informe del yacimiento, el monitoreo de tendencias y la respuesta de alarma pueden diferir.

JMYC-67XXAWL y JMYC-67XXAD: elección de la arquitectura de datos

Para embalses remotos, hidrología o puntos de presas desatendidos, el Kingmach JMYC-67XXAWL Combina un sensor de presión diferencial, una DTU 4G integrada y una batería interna. Sus modelos de 10 m, 20 m y 30 m pueden simplificar la implementación donde es difícil proporcionar una ruta de cable protegida y un suministro de energía local. Su idoneidad aún depende de la cobertura celular, el intervalo de muestreo planificado, el acceso a la instalación y un plan de servicio de batería realista.

El reymach JMYC-67XXAD toma la ruta de integración por cable. Su interfaz RS485 y su requisito de alimentación de 9-24 V CC lo hacen apropiado donde ya se han diseñado un registrador, una fuente de alimentación, una ruta de cable protegida y una arquitectura de adquisición. Sus variantes de 10 m, 20 my 30 m deben seleccionarse según la altura máxima esperada en lugar de solo por el nivel normal del agua.

La diferencia en las especificaciones debería impulsar una decisión de ingeniería. El modelo AWL informa una resolución de 1 mm y una precisión de +/-0,1% FS con transmisión 4G alimentada por batería; el modelo AD informa una resolución de 0,1 mm y una precisión de 0,2% FS con integración RS485. Compare esas cifras con toda la cadena de medición, incluido el control de referencia, el error de instalación, el propósito de la alarma y las restricciones de mantenimiento, en lugar de elegir un número.

Factores de instalación que afectan la precisión real.

Un sensor correctamente especificado aún puede proporcionar datos deficientes del proyecto cuando la instalación es débil. Utilice un montaje estable, una referencia vertical documentada, enrutamiento de cables protegido, acceso limpio al tubo o tubería y un cero o compensación registrado. En una tubería de alivio o tubo de nivel de agua integrado, documente la disposición de la suspensión y la posición del sensor para que los futuros operadores puedan interpretar los cambios después del mantenimiento o reemplazo.

Los sedimentos, la bioincrustación, la turbulencia, el aire atrapado, la tensión del cable, la exposición a rayos y el golpe de ariete pueden afectar una medición. Las instalaciones de sensores de presión necesitan vías de ventilación abiertas y secas. Las estaciones que funcionan con baterías necesitan que sus reintentos de comunicación y su programa de muestreo se evalúen en función de su vida útil. Las redes RS485 necesitan un plan definido de blindaje, conexión a tierra, protección contra sobretensiones y comprobaciones de puesta en servicio.

Flujo de trabajo de monitoreo de presas y enlaces de aplicaciones verificadas

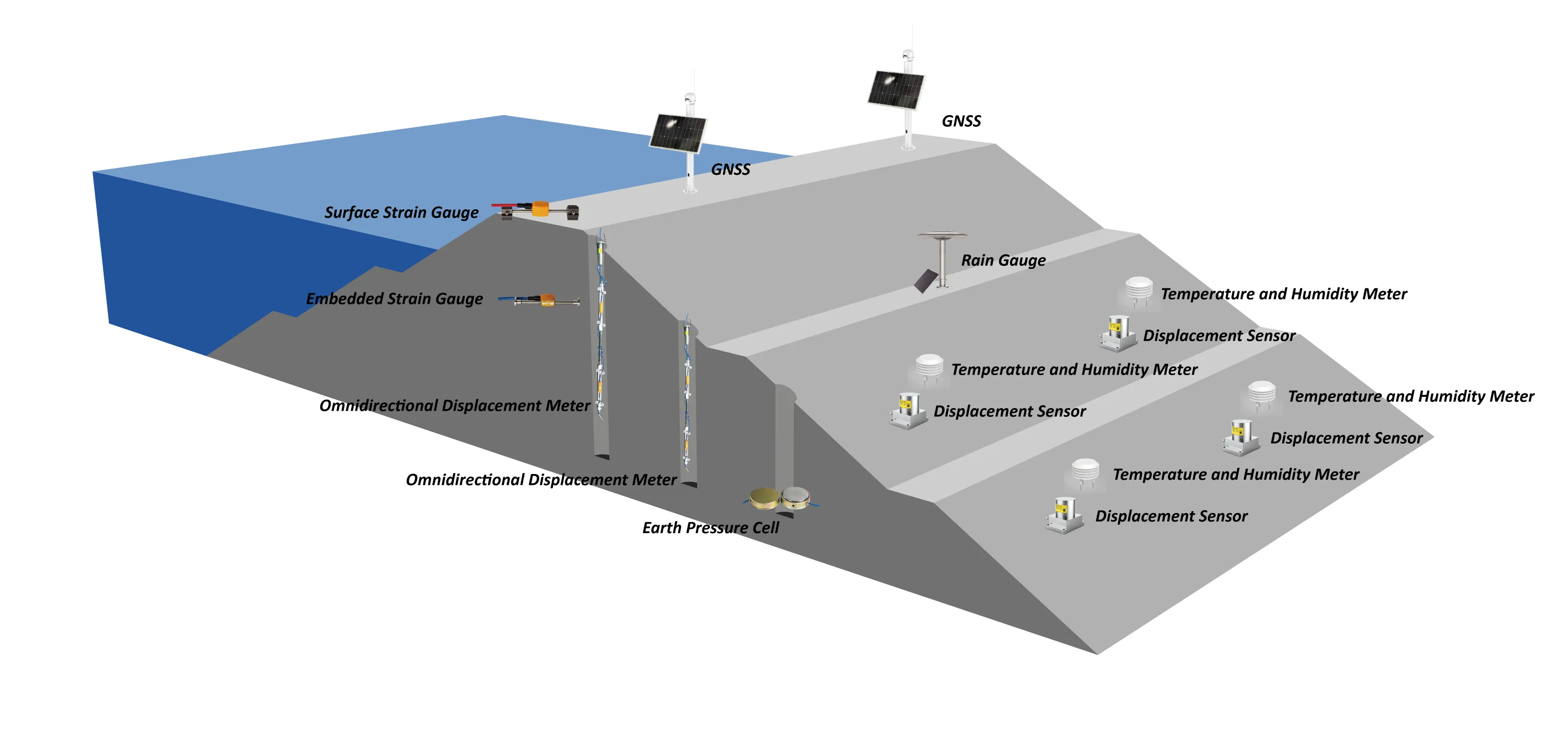

Un sistema de monitoreo de presas normalmente combina más de una salida de sensor. El canal de nivel de agua se vuelve más útil cuando se revisa con registros de infiltración, asentamiento, desplazamiento, inclinación, lluvia y operación. Kingmach's solución de monitoreo de presas describe este enfoque a nivel de sistema a través de observaciones estructurales, de filtración, hidrológicas, ambientales y de carga.

Para la ruta de datos, defina dónde se recopilan, transmiten, revisan y retienen los datos antes de seleccionar un sensor. Un punto remoto puede requerir un dispositivo 4G integrado; un sitio cableado puede requerir un plan de canales, un registrador de datos, cableado protector y una plataforma de revisión. El disponible lecturas y registradores de datos y software de monitoreo proporcionar puntos de referencia internos relevantes para esa discusión de RFQ.

No se ha agregado ningún caso de rendimiento de presa específico del sitio a este artículo porque el material suministrado no verifica uno para estos dos modelos de nivel de agua. En cambio, una consulta de proyecto debe proporcionar el plano del sitio, el propósito de la medición, la lista de instrumentación y los criterios de aceptación para que la configuración pueda compararse con la instalación real.

Lista de verificación de selección para equipos de adquisiciones e ingeniería

Punto de medición

• Defina si el punto es la superficie de un depósito, un tubo empotrado, una salida de tubería de alivio de presión, un pozo de agua subterránea, un pozo tranquilizador o una estación hidrológica.
• Confirme la cabeza máxima creíble, la elevación de referencia, las restricciones de acceso y el alcance requerido.

Sistema técnico

• Establezca el objetivo de precisión y generación de informes para revisión de tendencias, gestión de alarmas o informes operativos.
• Seleccione funcionamiento con batería 4G para puntos remotos o RS485 para una red de adquisición por cable.
• Especifique el montaje, la geometría de la tubería, el enrutamiento de los cables, la protección de ventilación, la conexión a tierra, la protección contra sobretensiones y el método de validación.

Comercial y delivery

• Solicite la hoja de datos, la documentación de calibración, el diagrama de cableado, la guía de instalación, los detalles de IP, los detalles del embalaje, la confirmación del plazo de entrega y los términos de la garantía.

Mantenimiento y aceptación

• Defina intervalos de inspección y limpieza, acceso para reemplazo de baterías cuando corresponda, verificaciones de ventilación, verificaciones de registradores y comparación con un manual o una referencia encuestada.

Errores de compra comunes

Comparar solo la resolución es un error común. Un incremento de visualización de 0,1 mm puede resultar útil, pero la aceptación también depende de la precisión a escala completa, la geometría de la instalación, el comportamiento de la temperatura, las condiciones de calibración y la estabilidad de la referencia. Primero establezca la tolerancia de decisión requerida y luego compare el instrumento completo y el plan de instalación.

La comunicación a menudo se decide demasiado tarde. Un dispositivo 4G de bajo consumo puede reducir el trabajo de campo en un punto remoto, pero necesita cobertura y un plan de servicio de batería. Un dispositivo RS485 cableado puede ser más fácil de mantener en una red de adquisición completa, pero sólo si la alimentación, la protección del cable, la conexión a tierra y el control de sobretensiones ya están dentro del alcance.

Ignorar el mantenimiento de las ventilaciones crea otro riesgo evitable. Una referencia ventilada puede reducir el error barométrico, pero la condensación, el bloqueo o la entrada de agua pueden comprometer las lecturas. Agregue verificaciones de referencia manuales después de la instalación, inundación, actividad de construcción y reemplazo de sensores para que el registro de datos siga siendo defendible.
